Extra Schwerlastrollen Serie QD, Rad P

 PDF Produktblatt

max 1400 kg
-30 °C - +80 °C
125-250 mm

+++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
++

Bodenschonend
+++

Witterungsbeständig

Lenkrolle

Dimensionen anzeigen
Lenkrolle mit Totalfeststeller

Dimensionen anzeigen
Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Teppich
Asphalt

Vorteile

leichter Lauf auf glatten Böden
stoß- und schlagfest
hohe Abriebfestigkeit
leicht zu reinigen
sehr beständig gegen viele aggressive Medien

Anwendungen

Gestelle
Maschinenwagen
Ausschusswagen
Schwere Transportwagen

Material

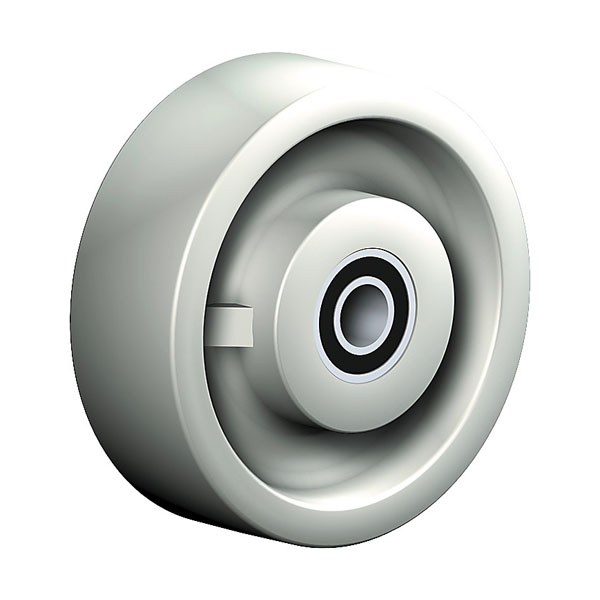

Vollrad: Guss-Polyamid 6 - 1. Wahl

Material Gabel

Gepresste Stahlschweißkonstruktion,
mit Axialkugellager und Schrägrollenlager,
staubgeschützt,
sehr starker Zentralbolzen,
Schmiernippel,
Radachse mit selbstsichernder Mutter Ausführung: verzinkt

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

30 von 30 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
QD 126 PK	Lenkrolle	125x45	700	177	150x110	105x80/121x59	12,5	110
Extra Schwerlastrollen Serie QD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 700 Bauhöhe H mm 177 Plattengröße TP mm 150x110 Lochabstand HS mm 105x80/121x59 Loch-Ø HD mm 12,5 Störkreisradius SR mm 110 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QDT 126 PK	Lenkrolle mit Totalfeststeller	125x45	700	177	150x110	105x80/121x59	12,5	125
Extra Schwerlastrollen Serie QD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 700 Bauhöhe H mm 177 Plattengröße TP mm 150x110 Lochabstand HS mm 105x80/121x59 Loch-Ø HD mm 12,5 Störkreisradius SR mm 125 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QDF 126 PK	Bockrolle	125x45	700	177	150x110	105x80/121x59	12,5
Extra Schwerlastrollen Serie QD, Rad P Bockrolle Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 700 Bauhöhe H mm 177 Plattengröße TP mm 150x110 Lochabstand HS mm 105x80/121x59 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QD 126 P	Lenkrolle	125x45	700	177	150x110	105x80/121x59	12,5	110
Extra Schwerlastrollen Serie QD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 700 Bauhöhe H mm 177 Plattengröße TP mm 150x110 Lochabstand HS mm 105x80/121x59 Loch-Ø HD mm 12,5 Störkreisradius SR mm 110 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QDT 126 P	Lenkrolle mit Totalfeststeller	125x45	700	177	150x110	105x80/121x59	12,5	125
Extra Schwerlastrollen Serie QD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 700 Bauhöhe H mm 177 Plattengröße TP mm 150x110 Lochabstand HS mm 105x80/121x59 Loch-Ø HD mm 12,5 Störkreisradius SR mm 125 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QDF 126 P	Bockrolle	125x45	700	177	150x110	105x80/121x59	12,5
Extra Schwerlastrollen Serie QD, Rad P Bockrolle Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 700 Bauhöhe H mm 177 Plattengröße TP mm 150x110 Lochabstand HS mm 105x80/121x59 Loch-Ø HD mm 12,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QD 151 PK	Lenkrolle	150x48	900	200	150x110	105x80/121x59	12,5	130
Extra Schwerlastrollen Serie QD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 150x48 Technische Daten Tragkraft kg 900 Bauhöhe H mm 200 Plattengröße TP mm 150x110 Lochabstand HS mm 105x80/121x59 Loch-Ø HD mm 12,5 Störkreisradius SR mm 130 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QDT 151 PK	Lenkrolle mit Totalfeststeller	150x48	900	200	150x110	105x80/121x59	12,5	130
Extra Schwerlastrollen Serie QD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x48 Technische Daten Tragkraft kg 900 Bauhöhe H mm 200 Plattengröße TP mm 150x110 Lochabstand HS mm 105x80/121x59 Loch-Ø HD mm 12,5 Störkreisradius SR mm 130 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QDF 151 PK	Bockrolle	150x48	900	200	150x110	105x80/121x59	12,5
Extra Schwerlastrollen Serie QD, Rad P Bockrolle Rad-∅ x Breite [mm]: 150x48 Technische Daten Tragkraft kg 900 Bauhöhe H mm 200 Plattengröße TP mm 150x110 Lochabstand HS mm 105x80/121x59 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QD 151 P	Lenkrolle	150x50	800	200	150x110	105x80/121x59	12,5	130
Extra Schwerlastrollen Serie QD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 150x50 Technische Daten Tragkraft kg 800 Bauhöhe H mm 200 Plattengröße TP mm 150x110 Lochabstand HS mm 105x80/121x59 Loch-Ø HD mm 12,5 Störkreisradius SR mm 130 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QDT 151 P	Lenkrolle mit Totalfeststeller	150x50	800	200	150x110	105x80/121x59	12,5	130
Extra Schwerlastrollen Serie QD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x50 Technische Daten Tragkraft kg 800 Bauhöhe H mm 200 Plattengröße TP mm 150x110 Lochabstand HS mm 105x80/121x59 Loch-Ø HD mm 12,5 Störkreisradius SR mm 130 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QDF 151 P	Bockrolle	150x50	800	200	150x110	105x80/121x59	12,5
Extra Schwerlastrollen Serie QD, Rad P Bockrolle Rad-∅ x Breite [mm]: 150x50 Technische Daten Tragkraft kg 800 Bauhöhe H mm 200 Plattengröße TP mm 150x110 Lochabstand HS mm 105x80/121x59 Loch-Ø HD mm 12,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QD 161 PK	Lenkrolle	160x50	850	205	150x110	105x80/121x59	12,5	135
Extra Schwerlastrollen Serie QD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 850 Bauhöhe H mm 205 Plattengröße TP mm 150x110 Lochabstand HS mm 105x80/121x59 Loch-Ø HD mm 12,5 Störkreisradius SR mm 135 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QDT 161 PK	Lenkrolle mit Totalfeststeller	160x50	850	205	150x110	105x80/121x59	12,5	135
Extra Schwerlastrollen Serie QD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 850 Bauhöhe H mm 205 Plattengröße TP mm 150x110 Lochabstand HS mm 105x80/121x59 Loch-Ø HD mm 12,5 Störkreisradius SR mm 135 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QDF 161 PK	Bockrolle	160x50	850	205	150x110	105x80/121x59	12,5
Extra Schwerlastrollen Serie QD, Rad P Bockrolle Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 850 Bauhöhe H mm 205 Plattengröße TP mm 150x110 Lochabstand HS mm 105x80/121x59 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QD 161 P	Lenkrolle	160x50	850	205	150x110	105x80/121x59	12,5	135
Extra Schwerlastrollen Serie QD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 850 Bauhöhe H mm 205 Plattengröße TP mm 150x110 Lochabstand HS mm 105x80/121x59 Loch-Ø HD mm 12,5 Störkreisradius SR mm 135 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QDT 161 P	Lenkrolle mit Totalfeststeller	160x50	850	205	150x110	105x80/121x59	12,5	135
Extra Schwerlastrollen Serie QD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 850 Bauhöhe H mm 205 Plattengröße TP mm 150x110 Lochabstand HS mm 105x80/121x59 Loch-Ø HD mm 12,5 Störkreisradius SR mm 135 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QDF 161 P	Bockrolle	160x50	850	205	150x110	105x80/121x59	12,5
Extra Schwerlastrollen Serie QD, Rad P Bockrolle Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 850 Bauhöhe H mm 205 Plattengröße TP mm 150x110 Lochabstand HS mm 105x80/121x59 Loch-Ø HD mm 12,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QD 201 PK	Lenkrolle	200x50	1200	250	150x110	105x80/121x59	12,5	160
Extra Schwerlastrollen Serie QD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 1200 Bauhöhe H mm 250 Plattengröße TP mm 150x110 Lochabstand HS mm 105x80/121x59 Loch-Ø HD mm 12,5 Störkreisradius SR mm 160 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QDT 201 PK	Lenkrolle mit Totalfeststeller	200x50	1200	250	150x110	105x80/121x59	12,5	160
Extra Schwerlastrollen Serie QD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 1200 Bauhöhe H mm 250 Plattengröße TP mm 150x110 Lochabstand HS mm 105x80/121x59 Loch-Ø HD mm 12,5 Störkreisradius SR mm 160 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QDF 201 PK	Bockrolle	200x50	1200	250	150x110	105x80/121x59	12,5
Extra Schwerlastrollen Serie QD, Rad P Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 1200 Bauhöhe H mm 250 Plattengröße TP mm 150x110 Lochabstand HS mm 105x80/121x59 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QD 201 P	Lenkrolle	200x50	1200	250	150x110	105x80/121x59	12,5	160
Extra Schwerlastrollen Serie QD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 1200 Bauhöhe H mm 250 Plattengröße TP mm 150x110 Lochabstand HS mm 105x80/121x59 Loch-Ø HD mm 12,5 Störkreisradius SR mm 160 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QDT 201 P	Lenkrolle mit Totalfeststeller	200x50	1200	250	150x110	105x80/121x59	12,5	160
Extra Schwerlastrollen Serie QD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 1200 Bauhöhe H mm 250 Plattengröße TP mm 150x110 Lochabstand HS mm 105x80/121x59 Loch-Ø HD mm 12,5 Störkreisradius SR mm 160 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QDF 201 P	Bockrolle	200x50	1200	250	150x110	105x80/121x59	12,5
Extra Schwerlastrollen Serie QD, Rad P Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 1200 Bauhöhe H mm 250 Plattengröße TP mm 150x110 Lochabstand HS mm 105x80/121x59 Loch-Ø HD mm 12,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QD 250 PK	Lenkrolle	250x60	1400	300	150x110	105x80/121x59	12,5	197
Extra Schwerlastrollen Serie QD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 250x60 Technische Daten Tragkraft kg 1400 Bauhöhe H mm 300 Plattengröße TP mm 150x110 Lochabstand HS mm 105x80/121x59 Loch-Ø HD mm 12,5 Störkreisradius SR mm 197 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QDT 250 PK	Lenkrolle mit Totalfeststeller	250x60	1400	300	150x110	105x80/121x59	12,5	197
Extra Schwerlastrollen Serie QD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 250x60 Technische Daten Tragkraft kg 1400 Bauhöhe H mm 300 Plattengröße TP mm 150x110 Lochabstand HS mm 105x80/121x59 Loch-Ø HD mm 12,5 Störkreisradius SR mm 197 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QDF 250 PK	Bockrolle	250x60	1400	300	150x110	105x80/121x59	12,5
Extra Schwerlastrollen Serie QD, Rad P Bockrolle Rad-∅ x Breite [mm]: 250x60 Technische Daten Tragkraft kg 1400 Bauhöhe H mm 300 Plattengröße TP mm 150x110 Lochabstand HS mm 105x80/121x59 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QD 250 P	Lenkrolle	250x60	1200	300	150x110	105x80/121x59	12,5	197
Extra Schwerlastrollen Serie QD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 250x60 Technische Daten Tragkraft kg 1200 Bauhöhe H mm 300 Plattengröße TP mm 150x110 Lochabstand HS mm 105x80/121x59 Loch-Ø HD mm 12,5 Störkreisradius SR mm 197 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QDT 250 P	Lenkrolle mit Totalfeststeller	250x60	1200	300	150x110	105x80/121x59	12,5	197
Extra Schwerlastrollen Serie QD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 250x60 Technische Daten Tragkraft kg 1200 Bauhöhe H mm 300 Plattengröße TP mm 150x110 Lochabstand HS mm 105x80/121x59 Loch-Ø HD mm 12,5 Störkreisradius SR mm 197 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QDF 250 P	Bockrolle	250x60	1200	300	150x110	105x80/121x59	12,5
Extra Schwerlastrollen Serie QD, Rad P Bockrolle Rad-∅ x Breite [mm]: 250x60 Technische Daten Tragkraft kg 1200 Bauhöhe H mm 300 Plattengröße TP mm 150x110 Lochabstand HS mm 105x80/121x59 Loch-Ø HD mm 12,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Gegenplatte 135x110x8 mm
Art.Nr. GEGENPLATTE 3

blank
Stahl blank
135x110x8
105x80

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M12x25 mm
Art.Nr. M 12X25

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten
