CD-L

	+40 °C
	-20 °C

	max.
	385 kg

LENKROLLE

• hervorragende
Stoßdämpfung
• minimaler Rollwiderstand
• sehr laufruhig
• hoher Fahrkomfort
• spurfrei in grau

Luftreifen mit Schlauch
Felge aus Stahlblech oder Kunststoff

Seite 365

LENKROLLE MIT TOTALFESTSTELLER

zweifaches Kugellager- verschraubt
oder vernietet
Stahlkugeln gehärtet, Dichtungsring,
Radachse verschraubt, verzinkt

Seite 112

BOCKROLLE

AUSWAHLHILFE:
leicht lenkend
verschleißarm
stoßfest
bodenschonend
witterungsbeständig

3 D C A D	Z e i l e										Lenkrolle		Lenkrolle mit Totalfeststeller		Bockrolle
3 D C A D	Z e i l e	Rad-Ø A x Breite B mm	Trag- kraft kg	Bau- höhe H mm	Platten- größe mm	Loch- abstand mm	Loch-Ø mm	Schwenk- radius mm		Rad- lager	Artikel- nummer	€	Artikel- nummer	€	Artikel- nummer	€
	1	150x32	50	187	70x90	75x45	9	122	122		330 PT 150 LK *	83,60	331 PT 150 LK *	100,70
	2	180x45	75	239	135x110	105x80	11	150	170		KD 180 LB **	86,30	KDT 180 LB **	104,20	KDF 180 LB **	73,60
	3	200x50	70	249	135x110	105x80	11	161	170		KD 200 LGB **	88,30	KDT 200 LGB **	105,70	KDF 200 LGB **	75,20
	4	200x50	70	249	135x110	105x80	11	161	170		KD 200 LSB	82,20	KDT 200 LSB	99,80	KDF 200 LSB	69,20
	5	220x70	150	258	135x110	105x80	11	177			CD 220 LB	143,10			CDF 220 LB	104,30
	6	260x85	150	295	170x170	140x140	15	223	223		CD 260 LB	171,40	CDT 260 LB	218,50
	7	260x85	150	295	230x130	190x75	15	60							CDF 260 LB	125,10
	8	260x85	150	295	170x170	140x140	15	223	223		CD 260 LKU	158,50	CDT 260 LKU	205,80
	9	260x85	150	295	230x130	190x75	15	60							CDF 260 LKU	115,00
	10	400x100	200	450	190x170	150x134	15	308			ED 400 LUK	546,00			EDF 400 LUK	318,20
	11	415x115	385	465	190x170	150x130	11	318			ED 401 LUK	889,80			EDF 401 LUK	678,00

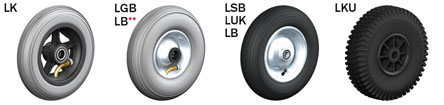

Gleitlager

Polyamid-Gleitlager

Rollenlager

Kugellager

Schrägrollenlager

* LK spurfrei • ** LB und LGB spurfrei


Gegenplatte nach EN 12532 105x85x3,5 mm € 135x110x5 mm €	Befestigungsschrauben Stahl 8.8 verzinkt M8x20 mm € 0,2,0 M10x20 mm € 0,4,0 M14x30 mm € 2,4,0
