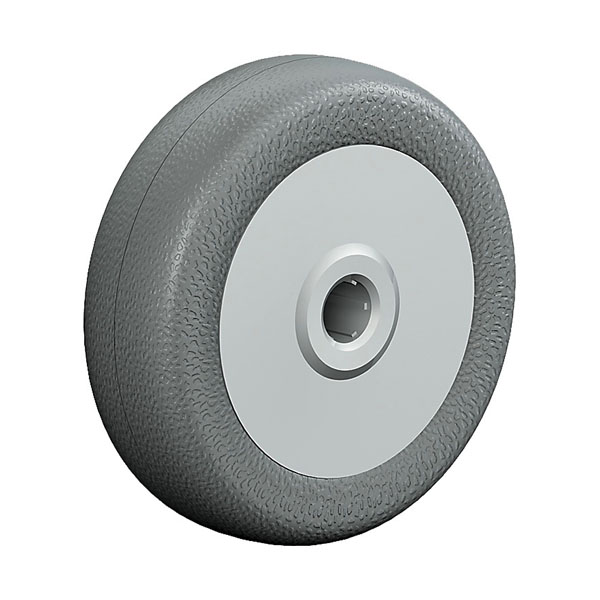

Apparaterollen Serie 315P, Rad TP

 PDF Produktblatt

max 60 kg
-20 °C - +60 °C
50-75 mm

++

Leicht lenkend
+++

Verschleißarm
+

Stoßfest
+++

Bodenschonend
++

Witterungsbeständig

Lenkrolle

Dimensionen anzeigen
Lenkrolle mit Totalfeststeller

Dimensionen anzeigen
Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Vorteile

geräuscharmer Lauf
geringer Rollwiderstand
hohe Stoßfestigkeit
spurfrei
leichte Reinigung
sehr beständig gegen viele aggressive Medien

Anwendungen

Beistelltische
Bücherwagen
Laboreinrichtungen
Metalltechnik
Instrumentenständer
Schulmöbel
Werkstätten
Tischlerei Holzbau
Gesundheitsberufe
Salatbars

Material

Laufbelag: Thermoplastisches Elastomer 95±3 Shore A**
Felge: Radkörper aus Polyamid 6 – 1. Wahl

Material Gabel

Ausführung: verzinkt-chromatiert, großes zweifaches Kugellager - Ø 46 mm, vernietet, Staubschutzring, Radachse verschraubt und gesichert, Rad-/ Totalfeststeller - Feder aus Edelstahl

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

12 von 12 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
315 PT 50 TPK	Lenkrolle	50x18	40	73	58x58	40x40/42x42	6,2	51
Apparaterollen Serie 315P, Rad TP Lenkrolle Rad-∅ x Breite [mm]: 50x18 Technische Daten Tragkraft kg 40 Bauhöhe H mm 73 Plattengröße TP mm 58x58 Lochabstand HS mm 40x40/42x42 Loch-Ø HD mm 6,2 Störkreisradius SR mm 51 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
316 PT 50 TPK	Lenkrolle mit Totalfeststeller	50x18	40	73	58x58	40x40/42x42	6,2	73
Apparaterollen Serie 315P, Rad TP Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 50x18 Technische Daten Tragkraft kg 40 Bauhöhe H mm 73 Plattengröße TP mm 58x58 Lochabstand HS mm 40x40/42x42 Loch-Ø HD mm 6,2 Störkreisradius SR mm 73 Radlagerung Kugellager
670 PT 50 TPK	Bockrolle	50x18	40	73	58x58	40x40/42x42	6,2
Apparaterollen Serie 315P, Rad TP Bockrolle Rad-∅ x Breite [mm]: 50x18 Technische Daten Tragkraft kg 40 Bauhöhe H mm 73 Plattengröße TP mm 58x58 Lochabstand HS mm 40x40/42x42 Loch-Ø HD mm 6,2 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
315 PT 50 V	Lenkrolle	50x18	40	73	58x58	40x40/42x42	6,2	51
Apparaterollen Serie 315P, Rad TP Lenkrolle Rad-∅ x Breite [mm]: 50x18 Technische Daten Tragkraft kg 40 Bauhöhe H mm 73 Plattengröße TP mm 58x58 Lochabstand HS mm 40x40/42x42 Loch-Ø HD mm 6,2 Störkreisradius SR mm 51 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
316 PT 50 V	Lenkrolle mit Totalfeststeller	50x18	40	73	58x58	40x40/42x42	6,2	73
Apparaterollen Serie 315P, Rad TP Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 50x18 Technische Daten Tragkraft kg 40 Bauhöhe H mm 73 Plattengröße TP mm 58x58 Lochabstand HS mm 40x40/42x42 Loch-Ø HD mm 6,2 Störkreisradius SR mm 73 Radlagerung Polyamid-Gleitlager
670 PT 50 V	Bockrolle	50x18	40	73	58x58	40x40/42x42	6,2
Apparaterollen Serie 315P, Rad TP Bockrolle Rad-∅ x Breite [mm]: 50x18 Technische Daten Tragkraft kg 40 Bauhöhe H mm 73 Plattengröße TP mm 58x58 Lochabstand HS mm 40x40/42x42 Loch-Ø HD mm 6,2 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
315 PT 75 DEK	Lenkrolle	75x25	60	97	58x58	40x40/42x42	6,2	68
Apparaterollen Serie 315P, Rad TP Lenkrolle Rad-∅ x Breite [mm]: 75x25 Technische Daten Tragkraft kg 60 Bauhöhe H mm 97 Plattengröße TP mm 58x58 Lochabstand HS mm 40x40/42x42 Loch-Ø HD mm 6,2 Störkreisradius SR mm 68 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
316 PT 75 DEK	Lenkrolle mit Totalfeststeller	75x25	60	97	58x58	40x40/42x42	6,2	83
Apparaterollen Serie 315P, Rad TP Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 75x25 Technische Daten Tragkraft kg 60 Bauhöhe H mm 97 Plattengröße TP mm 58x58 Lochabstand HS mm 40x40/42x42 Loch-Ø HD mm 6,2 Störkreisradius SR mm 83 Radlagerung Kugellager
670 PT 75 DEK	Bockrolle	75x25	60	97	58x58	40x40/42x42	6,2
Apparaterollen Serie 315P, Rad TP Bockrolle Rad-∅ x Breite [mm]: 75x25 Technische Daten Tragkraft kg 60 Bauhöhe H mm 97 Plattengröße TP mm 58x58 Lochabstand HS mm 40x40/42x42 Loch-Ø HD mm 6,2 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
315 PT 75 TPK	Lenkrolle	75x25	60	97	58x58	40x40/42x42	6,2	68
Apparaterollen Serie 315P, Rad TP Lenkrolle Rad-∅ x Breite [mm]: 75x25 Technische Daten Tragkraft kg 60 Bauhöhe H mm 97 Plattengröße TP mm 58x58 Lochabstand HS mm 40x40/42x42 Loch-Ø HD mm 6,2 Störkreisradius SR mm 68 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
316 PT 75 TPK	Lenkrolle mit Totalfeststeller	75x25	60	97	58x58	40x40/42x42	6,2	83
Apparaterollen Serie 315P, Rad TP Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 75x25 Technische Daten Tragkraft kg 60 Bauhöhe H mm 97 Plattengröße TP mm 58x58 Lochabstand HS mm 40x40/42x42 Loch-Ø HD mm 6,2 Störkreisradius SR mm 83 Radlagerung Kugellager
670 PT 75 TPK	Bockrolle	75x25	60	97	58x58	40x40/42x42	6,2
Apparaterollen Serie 315P, Rad TP Bockrolle Rad-∅ x Breite [mm]: 75x25 Technische Daten Tragkraft kg 60 Bauhöhe H mm 97 Plattengröße TP mm 58x58 Lochabstand HS mm 40x40/42x42 Loch-Ø HD mm 6,2 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Befestigungsschraube M6x20 mm
Art.Nr. M 6X20

verzinkt
Stahl 8.8 verzinkt
M6x20

Menge € /Stk., exkl. Versandkosten
