Apparaterollen Serie 315R, Rad P

 PDF Produktblatt

max 80 kg
-30 °C - +70 °C
50-100 mm

++

Leicht lenkend
+++

Verschleißarm
+

Stoßfest
++

Bodenschonend
++

Witterungsbeständig

Vorteile

leichter Lauf auf glatten Böden
stoß- und schlagfest
hohe Abriebfestigkeit
leicht zu reinigen
sehr beständig gegen viele aggressive Medien

Anwendungen

Beistelltische
Bücherwagen
Metalltechnik
Tischlerei Holzbau
Werkstätten

Material

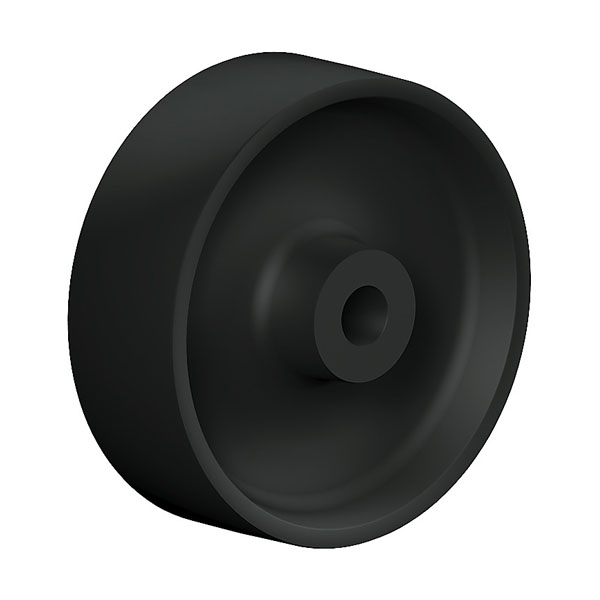

Vollrad: Guss-Polyamid 6 - 1. Wahl

Material Gabel

Ausführung: verzinkt-chromatiert, großes zweifaches Kugellager - Ø 46 mm, vernietet, Staubschutzring, Radachse verschraubt und gesichert, Rad-/ Totalfeststeller - Feder aus Edelstahl

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

12 von 12 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Loch-Ø HD mm	Störkreisradius SR mm
315 RÜ10 50 P	Lenkrolle	50x18	50	70	10,5	51
Apparaterollen Serie 315R, Rad P Lenkrolle Rad-∅ x Breite [mm]: 50x18 Technische Daten Tragkraft kg 50 Bauhöhe H mm 70 Loch-Ø HD mm 10,5 Störkreisradius SR mm 51 Radlagerung Polyamid-Gleitlager
316 RÜ10 50 P	Lenkrolle mit Totalfeststeller	50x18	50	70	10,5	73
Apparaterollen Serie 315R, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 50x18 Technische Daten Tragkraft kg 50 Bauhöhe H mm 70 Loch-Ø HD mm 10,5 Störkreisradius SR mm 73 Radlagerung Polyamid-Gleitlager
315 RÜ12 50 P	Lenkrolle	50x18	50	70	12,5	51
Apparaterollen Serie 315R, Rad P Lenkrolle Rad-∅ x Breite [mm]: 50x18 Technische Daten Tragkraft kg 50 Bauhöhe H mm 70 Loch-Ø HD mm 12,5 Störkreisradius SR mm 51 Radlagerung Polyamid-Gleitlager
316 RÜ12 50 P	Lenkrolle mit Totalfeststeller	50x18	50	70	12,5	73
Apparaterollen Serie 315R, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 50x18 Technische Daten Tragkraft kg 50 Bauhöhe H mm 70 Loch-Ø HD mm 12,5 Störkreisradius SR mm 73 Radlagerung Polyamid-Gleitlager
315 RÜ10 75 P	Lenkrolle	75x25	70	97	10,5	68
Apparaterollen Serie 315R, Rad P Lenkrolle Rad-∅ x Breite [mm]: 75x25 Technische Daten Tragkraft kg 70 Bauhöhe H mm 97 Loch-Ø HD mm 10,5 Störkreisradius SR mm 68 Radlagerung Polyamid-Gleitlager
316 RÜ10 75 P	Lenkrolle mit Totalfeststeller	75x25	70	97	10,5	83
Apparaterollen Serie 315R, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 75x25 Technische Daten Tragkraft kg 70 Bauhöhe H mm 97 Loch-Ø HD mm 10,5 Störkreisradius SR mm 83 Radlagerung Polyamid-Gleitlager
315 RÜ12 75 P	Lenkrolle	75x25	70	97	12,5	68
Apparaterollen Serie 315R, Rad P Lenkrolle Rad-∅ x Breite [mm]: 75x25 Technische Daten Tragkraft kg 70 Bauhöhe H mm 97 Loch-Ø HD mm 12,5 Störkreisradius SR mm 68 Radlagerung Polyamid-Gleitlager
316 RÜ12 75 P	Lenkrolle mit Totalfeststeller	75x25	70	97	12,5	83
Apparaterollen Serie 315R, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 75x25 Technische Daten Tragkraft kg 70 Bauhöhe H mm 97 Loch-Ø HD mm 12,5 Störkreisradius SR mm 83 Radlagerung Polyamid-Gleitlager
315 RÜ10 100 P	Lenkrolle	100x24	80	121	10,5	85
Apparaterollen Serie 315R, Rad P Lenkrolle Rad-∅ x Breite [mm]: 100x24 Technische Daten Tragkraft kg 80 Bauhöhe H mm 121 Loch-Ø HD mm 10,5 Störkreisradius SR mm 85 Radlagerung Polyamid-Gleitlager
316 RÜ10 100 P	Lenkrolle mit Totalfeststeller	100x24	80	121	10,5	96
Apparaterollen Serie 315R, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x24 Technische Daten Tragkraft kg 80 Bauhöhe H mm 121 Loch-Ø HD mm 10,5 Störkreisradius SR mm 96 Radlagerung Polyamid-Gleitlager
315 RÜ12 100 P	Lenkrolle	100x24	80	121	12,5	85
Apparaterollen Serie 315R, Rad P Lenkrolle Rad-∅ x Breite [mm]: 100x24 Technische Daten Tragkraft kg 80 Bauhöhe H mm 121 Loch-Ø HD mm 12,5 Störkreisradius SR mm 85 Radlagerung Polyamid-Gleitlager
316 RÜ12 100 P	Lenkrolle mit Totalfeststeller	100x24	80	121	12,5	96
Apparaterollen Serie 315R, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x24 Technische Daten Tragkraft kg 80 Bauhöhe H mm 121 Loch-Ø HD mm 12,5 Störkreisradius SR mm 96 Radlagerung Polyamid-Gleitlager

Passendes Zubehör

Adapter 16 mm für Rückenloch 10mm
Art.Nr. INBUS M12X35+ADAPTER 16

Edelstahl
Edelstahl V2A
M16x30

Menge € /Stk., exkl. Versandkosten
Inbus Befestigungsschraube M8x30 mm
Art.Nr. INBUS M8X30

verzinkt
Stahl 8.8 verzinkt
M8x30

Menge € /Stk., exkl. Versandkosten
Inbus Befestigungsschraube M10x30 mm
Art.Nr. INBUS M10X30

verzinkt
Stahl 8.8 verzinkt
M10x30

Menge € /Stk., exkl. Versandkosten
Inbus Befestigungsschraube M12x30 mm
Art.Nr. INBUS M12X30

verzinkt
Stahl 8.8 verzinkt
M12x30

Menge € /Stk., exkl. Versandkosten
Spreizhülse für Rundrohr R18
Art.Nr. R18

Rundrohr
Polyamid 6
Rohrinnen-Ø 18-21

Menge € /Stk., exkl. Versandkosten
Spreizhülse für Rundrohr R21
Art.Nr. R21

Rundrohr
Polyamid 6
Rohrinnen-Ø 21-24

Menge € /Stk., exkl. Versandkosten
Spreizhülse für Rundrohr R24
Art.Nr. R24

Rundrohr
Polyamid 6
Rohrinnen-Ø 24-28

Menge € /Stk., exkl. Versandkosten
Spreizhülse für Rundrohr R28
Art.Nr. R28

Rundrohr
Polyamid 6
Rohrinnen-Ø 28-31

Menge € /Stk., exkl. Versandkosten
Spreizhülse für Vierkantrohr VZ28
Art.Nr. VZ28

Vierkantrohr
Polyamid 6
Rohrinnen-Ø 28-31

Menge € /Stk., exkl. Versandkosten
Spreizhülse für Vierkantrohr V18
Art.Nr. V18

Vierkantrohr
Polyamid 6
Rohrinnen-Ø 18-21

Menge € /Stk., exkl. Versandkosten
Spreizhülse für Vierkantrohr V21
Art.Nr. V21

Vierkantrohr
Polyamid 6
Rohrinnen-Ø 21-24

Menge € /Stk., exkl. Versandkosten
Spreizhülse für Vierkantrohr V24
Art.Nr. V24

Vierkantrohr
Polyamid 6
Rohrinnen-Ø 24-28

Menge € /Stk., exkl. Versandkosten
