Apparaterollen Serie 800R, Rad GF

 PDF Produktblatt

max 120 kg
-20 °C - +70 °C
100-200 mm

++

Leicht lenkend
++

Verschleißarm
++

Stoßfest
+++

Bodenschonend
+++

Witterungsbeständig

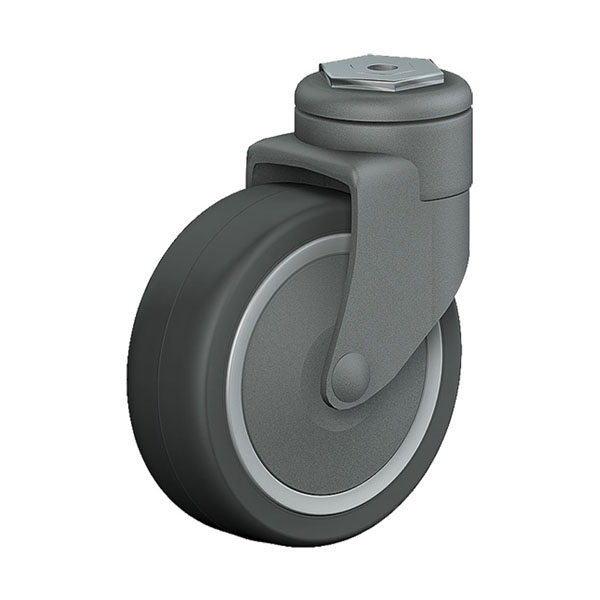

Lenkrolle

Dimensionen anzeigen

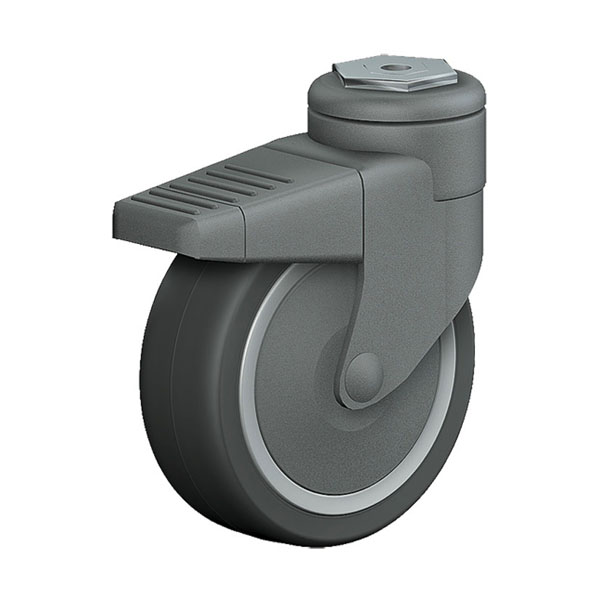

Lenkrolle mit Totalfeststeller

Dimensionen anzeigen

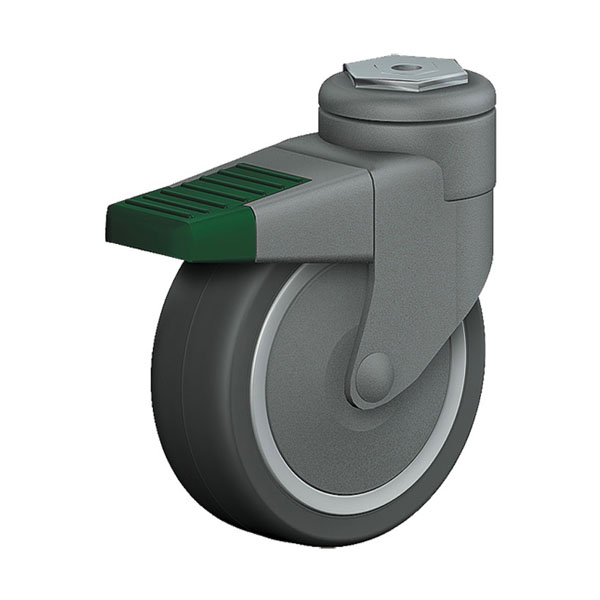

Mit Richtungsfeststeller

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Vorteile

geräuscharmer Lauf
geringer Rollwiderstand
hohe Stoßfestigkeit
spurfrei
leichte Reinigung
sehr beständig gegen viele aggressive Medien

Anwendungen

Küchenausstattung
Fahrbare Möbel
Metalltechnik
Werkstätten
Tischlerei Holzbau
Servierwagen

Material

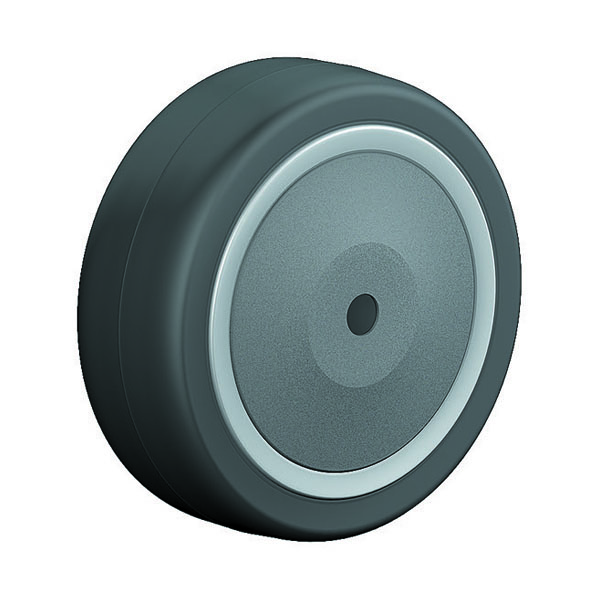

Laufbelag: Thermoplastisches Elastomer 95±3 Shore A**
Felge: Radkörper aus Polyamid 6 – 1. Wahl

Material Gabel

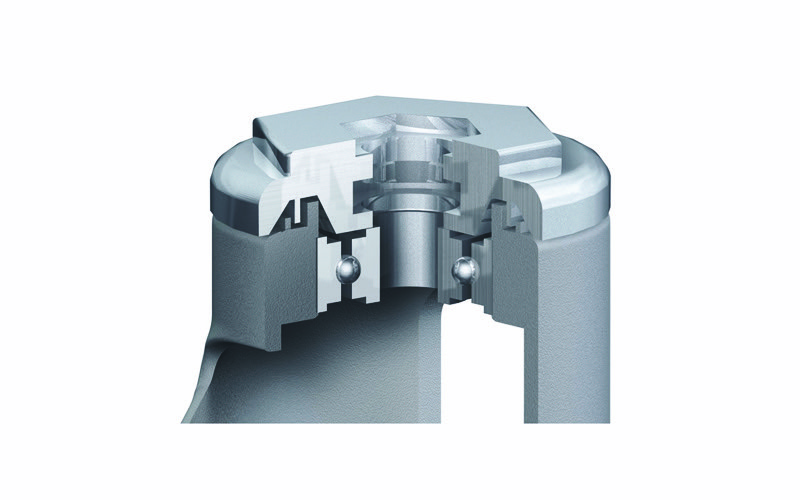

Ausführung: Polyamid 6- glasfaserverstärkt, grau - RAL 7005, wasserfestes Präzisionskugellager DIN 625 2RS - doppelt gedichtet, Radachse verschraubt, Total-/Richtungsfeststeller

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

12 von 12 Artikeln dieser Serie werden angezeigt.

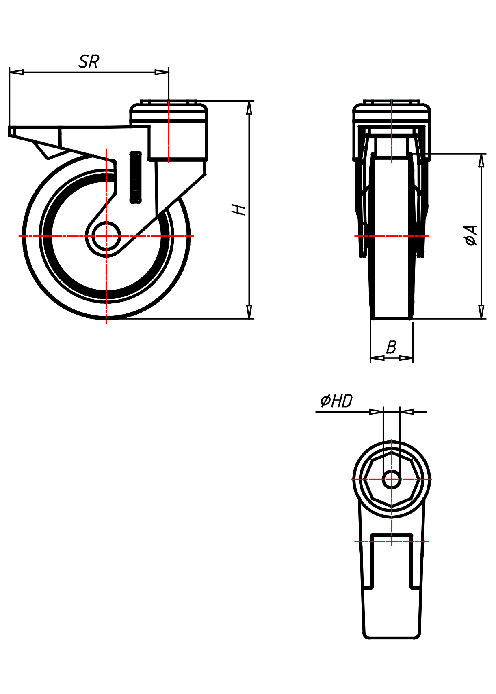

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Loch-Ø HD mm	Störkreisradius SR mm
800 RÜ12 102 GFK	Lenkrolle	100x32	90	145	12,5	94
Apparaterollen Serie 800R, Rad GF Lenkrolle Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 90 Bauhöhe H mm 145 Loch-Ø HD mm 12,5 Störkreisradius SR mm 94 Radlagerung Kugellager
801 RÜ12 102 GFK	Lenkrolle mit Totalfeststeller	100x32	90	145	12,5	110
Apparaterollen Serie 800R, Rad GF Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 90 Bauhöhe H mm 145 Loch-Ø HD mm 12,5 Störkreisradius SR mm 110 Radlagerung Kugellager
807 RÜ12 102 GFK	Lenkrolle mit Richtungsfeststeller	100x32	90	145	12,5	110
Apparaterollen Serie 800R, Rad GF Lenkrolle mit Richtungsfeststeller Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 90 Bauhöhe H mm 145 Loch-Ø HD mm 12,5 Störkreisradius SR mm 110 Radlagerung Kugellager
800 RÜ12 127 GFK	Lenkrolle	125x32	100	165	12,5	111
Apparaterollen Serie 800R, Rad GF Lenkrolle Rad-∅ x Breite [mm]: 125x32 Technische Daten Tragkraft kg 100 Bauhöhe H mm 165 Loch-Ø HD mm 12,5 Störkreisradius SR mm 111 Radlagerung Kugellager
801 RÜ12 127 GFK	Lenkrolle mit Totalfeststeller	125x32	100	165	12,5	120
Apparaterollen Serie 800R, Rad GF Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x32 Technische Daten Tragkraft kg 100 Bauhöhe H mm 165 Loch-Ø HD mm 12,5 Störkreisradius SR mm 120 Radlagerung Kugellager
807 RÜ12 127 GFK	Lenkrolle mit Richtungsfeststeller	125x32	100	165	12,5	120
Apparaterollen Serie 800R, Rad GF Lenkrolle mit Richtungsfeststeller Rad-∅ x Breite [mm]: 125x32 Technische Daten Tragkraft kg 100 Bauhöhe H mm 165 Loch-Ø HD mm 12,5 Störkreisradius SR mm 120 Radlagerung Kugellager
800 RÜ12 150 GFK	Lenkrolle	150x32	100	195	12,5	125
Apparaterollen Serie 800R, Rad GF Lenkrolle Rad-∅ x Breite [mm]: 150x32 Technische Daten Tragkraft kg 100 Bauhöhe H mm 195 Loch-Ø HD mm 12,5 Störkreisradius SR mm 125 Radlagerung Kugellager
801 RÜ12 150 GFK	Lenkrolle mit Totalfeststeller	150x32	100	195	12,5	134
Apparaterollen Serie 800R, Rad GF Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x32 Technische Daten Tragkraft kg 100 Bauhöhe H mm 195 Loch-Ø HD mm 12,5 Störkreisradius SR mm 134 Radlagerung Kugellager
807 RÜ12 150 GFK	Lenkrolle mit Richtungsfeststeller	150x32	100	195	12,5	134
Apparaterollen Serie 800R, Rad GF Lenkrolle mit Richtungsfeststeller Rad-∅ x Breite [mm]: 150x32 Technische Daten Tragkraft kg 100 Bauhöhe H mm 195 Loch-Ø HD mm 12,5 Störkreisradius SR mm 134 Radlagerung Kugellager
800 RÜ12 200 GFK	Lenkrolle	200x32	120	251	12,5	168
Apparaterollen Serie 800R, Rad GF Lenkrolle Rad-∅ x Breite [mm]: 200x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 251 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Kugellager
801 RÜ12 200 GFK	Lenkrolle mit Totalfeststeller	200x32	120	251	12,5	168
Apparaterollen Serie 800R, Rad GF Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 251 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Kugellager
807 RÜ12 200 GFK	Lenkrolle mit Richtungsfeststeller	200x32	120	251	12,5	168
Apparaterollen Serie 800R, Rad GF Lenkrolle mit Richtungsfeststeller Rad-∅ x Breite [mm]: 200x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 251 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Kugellager

Passendes Zubehör

Inbus Befestigungsschraube M10x30 mm
Art.Nr. INBUS M10X30

verzinkt
Stahl 8.8 verzinkt
M10x30

Menge € /Stk., exkl. Versandkosten
Inbus Befestigungsschraube M12x30 mm
Art.Nr. INBUS M12X30

verzinkt
Stahl 8.8 verzinkt
M12x30

Menge € /Stk., exkl. Versandkosten
Montagezapfen 19,0x45
Art.Nr. MONTAGEZAPFEN 19

Rundrohr
Stahl verzinkt
19x45
M8 auf 20

Menge € /Stk., exkl. Versandkosten
Montagezapfen 20,5x45
Art.Nr. MONTAGEZAPFEN 20,5

Rundrohr
Stahl verzinkt
20,5x45
M8 auf 20

Menge € /Stk., exkl. Versandkosten
Montagezapfen 21,5x45
Art.Nr. MONTAGEZAPFEN 21,5

Rundrohr
Stahl verzinkt
21,5x45
M8 auf 20

Menge € /Stk., exkl. Versandkosten
Montagezapfen 22,0x45
Art.Nr. MONTAGEZAPFEN 22

Rundrohr
Stahl verzinkt
22x45
M8 auf 20

Menge € /Stk., exkl. Versandkosten
Montagezapfen 25,5x45
Art.Nr. MONTAGEZAPFEN 25,5

Rundrohr
Stahl verzinkt
25,5x45
M8 auf 20

Menge € /Stk., exkl. Versandkosten
Montagezapfen 27,5x45
Art.Nr. MONTAGEZAPFEN 27,5

Rundrohr
Stahl verzinkt
27,5x45
M8 auf 20

Menge € /Stk., exkl. Versandkosten
Montagezapfen 32,0x45
Art.Nr. MONTAGEZAPFEN 32

Rundrohr
Stahl verzinkt
32x45
M6 auf 7

Menge € /Stk., exkl. Versandkosten
