Schwerlast Serie 61, Rad SU

 PDF Produktblatt

max 540 kg
-30 °C - +80 °C
100-150 mm

++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
++

Bodenschonend
++

Witterungsbeständig

Lenkrolle

Dimensionen anzeigen
Lenkrolle mit Radfeststeller

Dimensionen anzeigen
Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Vorteile

geräuscharmer Lauf
geringer Rollwiderstand
abrieb- und reißfest
hohe Stoßfestigkeit
sehr beständig gegen viele aggressive Medien

Anwendungen

Maschinenwagen
Arbeitsbühnen, Gerüste
Schwere Transportwagen

Material

Laufbelag: Guss-Polyurethan 95±3 Shore A
Felge: Gusseisen lackiert

Material Gabel

Sehr großes Schwenklager - für eine lange Lebensdauer, verzinkt, speziell geformte
Gabelschenkel - hohe Tragkraft, Radachse verschraubt - gesichert, Radfeststeller

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

6 von 6 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
61-100 SUB	Lenkrolle	100x43	300	125	128x102	105x80	11	79
Schwerlast Serie 61, Rad SU Lenkrolle Rad-∅ x Breite [mm]: 100x43 Technische Daten Tragkraft kg 300 Bauhöhe H mm 125 Plattengröße TP mm 128x102 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 79 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
61BR-100 SUB	Lenkrolle mit Totalfeststeller	100x43	300	125	128x102	105x80	11	100
Schwerlast Serie 61, Rad SU Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x43 Technische Daten Tragkraft kg 300 Bauhöhe H mm 125 Plattengröße TP mm 128x102 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 100 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
88-100 SUB	Bockrolle	100x43	300	125	122x77	100x48	11
Schwerlast Serie 61, Rad SU Bockrolle Rad-∅ x Breite [mm]: 100x43 Technische Daten Tragkraft kg 300 Bauhöhe H mm 125 Plattengröße TP mm 122x77 Lochabstand HS mm 100x48 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

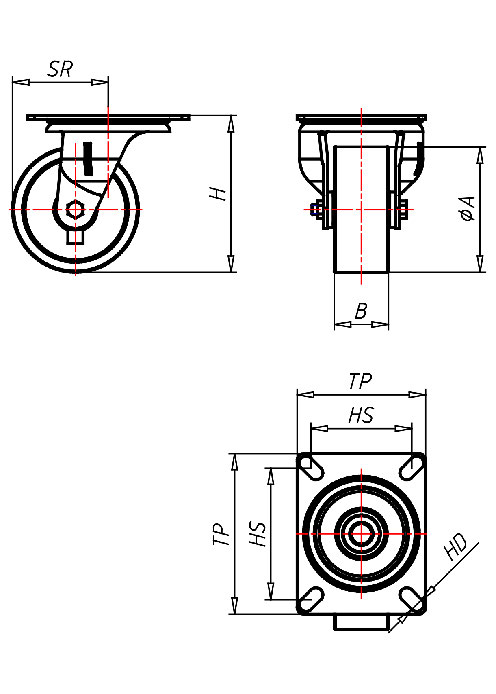

61-125 SUB	Lenkrolle	125x35	325	156	162x133	140x105	11	100
Schwerlast Serie 61, Rad SU Lenkrolle Rad-∅ x Breite [mm]: 125x35 Technische Daten Tragkraft kg 325 Bauhöhe H mm 156 Plattengröße TP mm 162x133 Lochabstand HS mm 140x105 Loch-Ø HD mm 11 Störkreisradius SR mm 100 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
61-150 SUB	Lenkrolle	150x45	540	181	162x133	140x105	11	119
Schwerlast Serie 61, Rad SU Lenkrolle Rad-∅ x Breite [mm]: 150x45 Technische Daten Tragkraft kg 540 Bauhöhe H mm 181 Plattengröße TP mm 162x133 Lochabstand HS mm 140x105 Loch-Ø HD mm 11 Störkreisradius SR mm 119 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
88-150 SUB	Bockrolle	150x45	540	195	165x110	137x74	11
Schwerlast Serie 61, Rad SU Bockrolle Rad-∅ x Breite [mm]: 150x45 Technische Daten Tragkraft kg 540 Bauhöhe H mm 195 Plattengröße TP mm 165x110 Lochabstand HS mm 137x74 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Befestigungsschraube M10x20 mm
Art.Nr. M 10X20

verzinkt
Stahl 8.8 verzinkt
M10x20

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten
