Schwerlast Serie GT, Rad CI

 PDF Produktblatt

max 1270 kg
-30 °C - +80 °C
100-250 mm

++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
+

Bodenschonend
+++

Witterungsbeständig

Lenkrolle

Dimensionen anzeigen
Radfeststeller

Dimensionen anzeigen
Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Vorteile

leichter Lauf auf glatten Böden
sehr hohe Tragkraft
sehr abriebfest
mit Gleit- oder Kugellager für hohe Temperaturen

Anwendungen

Maschinenwagen
Arbeitsbühnen, Gerüste
Schwere Transportwagen

Material

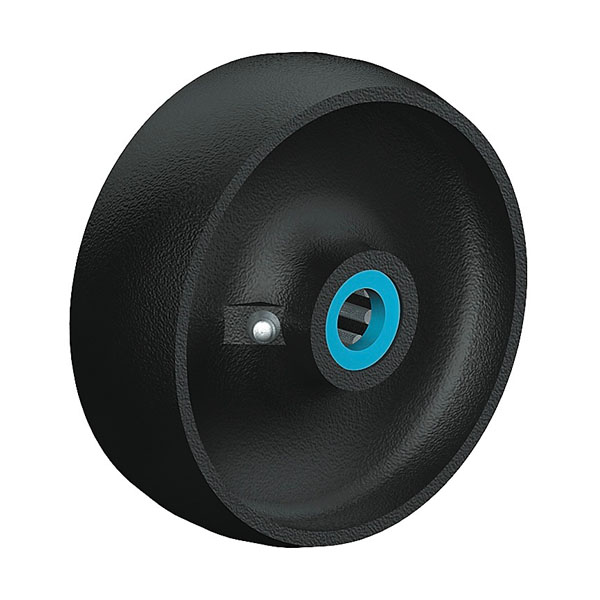

Vollrad: Lackiertes Gusseisenrad mit Lauffläche ballig überdreht, Rad-Ø 50 und 63 aus Zamac

Material Gabel

Schwerlastlenkgehäuse ohne Mittelbolzen mit gehärtetem Drehkranz und gehärteten Stahl- kugeln, geschmiedet und getempert, Schmiernippel, Radachse verschraubt und gesichert

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

24 von 24 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
GT 100 QK	Lenkrolle	100x32	450	140	138x110	105x80	10	103
Schwerlast Serie GT, Rad CI Lenkrolle Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 450 Bauhöhe H mm 140 Plattengröße TP mm 138x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10 Störkreisradius SR mm 103 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 100 QK	Bockrolle	100x32	450	140	138x110	105x80	10
Schwerlast Serie GT, Rad CI Bockrolle Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 450 Bauhöhe H mm 140 Plattengröße TP mm 138x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GT 100 CIB	Lenkrolle	100x38	450	140	138x110	105x80	10	104
Schwerlast Serie GT, Rad CI Lenkrolle Rad-∅ x Breite [mm]: 100x38 Technische Daten Tragkraft kg 450 Bauhöhe H mm 140 Plattengröße TP mm 138x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10 Störkreisradius SR mm 104 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 100 CIB	Bockrolle	100x38	450	140	138x110	105x80	10
Schwerlast Serie GT, Rad CI Bockrolle Rad-∅ x Breite [mm]: 100x38 Technische Daten Tragkraft kg 450 Bauhöhe H mm 140 Plattengröße TP mm 138x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GT 100 CI	Lenkrolle	100x38	450	140	138x110	105x80	10	104
Schwerlast Serie GT, Rad CI Lenkrolle Rad-∅ x Breite [mm]: 100x38 Technische Daten Tragkraft kg 450 Bauhöhe H mm 140 Plattengröße TP mm 138x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10 Störkreisradius SR mm 104 Radlagerung Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 100 CI	Bockrolle	100x38	450	140	138x110	105x80	10
Schwerlast Serie GT, Rad CI Bockrolle Rad-∅ x Breite [mm]: 100x38 Technische Daten Tragkraft kg 450 Bauhöhe H mm 140 Plattengröße TP mm 138x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10 Radlagerung Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GT 125 CIK	Lenkrolle	125x41	600	165	138x110	105x80	10	116
Schwerlast Serie GT, Rad CI Lenkrolle Rad-∅ x Breite [mm]: 125x41 Technische Daten Tragkraft kg 600 Bauhöhe H mm 165 Plattengröße TP mm 138x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10 Störkreisradius SR mm 116 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 125 CIK	Bockrolle	125x41	600	165	138x110	105x80	10
Schwerlast Serie GT, Rad CI Bockrolle Rad-∅ x Breite [mm]: 125x41 Technische Daten Tragkraft kg 600 Bauhöhe H mm 165 Plattengröße TP mm 138x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GT 125 CI	Lenkrolle	125x41	600	165	138x110	105x80	10	116
Schwerlast Serie GT, Rad CI Lenkrolle Rad-∅ x Breite [mm]: 125x41 Technische Daten Tragkraft kg 600 Bauhöhe H mm 165 Plattengröße TP mm 138x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10 Störkreisradius SR mm 116 Radlagerung Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 125 CI	Bockrolle	125x41	600	165	138x110	105x80	10
Schwerlast Serie GT, Rad CI Bockrolle Rad-∅ x Breite [mm]: 125x41 Technische Daten Tragkraft kg 600 Bauhöhe H mm 165 Plattengröße TP mm 138x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10 Radlagerung Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GT 130 QK	Lenkrolle	130x40	600	168	138x110	105x80	10	119
Schwerlast Serie GT, Rad CI Lenkrolle Rad-∅ x Breite [mm]: 130x40 Technische Daten Tragkraft kg 600 Bauhöhe H mm 168 Plattengröße TP mm 138x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10 Störkreisradius SR mm 119 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 130 QK	Bockrolle	130x40	600	168	138x110	105x80	10
Schwerlast Serie GT, Rad CI Bockrolle Rad-∅ x Breite [mm]: 130x40 Technische Daten Tragkraft kg 600 Bauhöhe H mm 168 Plattengröße TP mm 138x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GT 151 QK	Lenkrolle	150x55	1100	200	150x105	105x80	13	151
Schwerlast Serie GT, Rad CI Lenkrolle Rad-∅ x Breite [mm]: 150x55 Technische Daten Tragkraft kg 1100 Bauhöhe H mm 200 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 151 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 151 QK	Bockrolle	150x55	1100	200	150x105	105x80	13
Schwerlast Serie GT, Rad CI Bockrolle Rad-∅ x Breite [mm]: 150x55 Technische Daten Tragkraft kg 1100 Bauhöhe H mm 200 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GT 150 CIB	Lenkrolle	150x45	1100	200	150x105	105x80	13	150
Schwerlast Serie GT, Rad CI Lenkrolle Rad-∅ x Breite [mm]: 150x45 Technische Daten Tragkraft kg 1100 Bauhöhe H mm 200 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 150 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 150 CIB	Bockrolle	150x45	1100	200	150x105	105x80	13
Schwerlast Serie GT, Rad CI Bockrolle Rad-∅ x Breite [mm]: 150x45 Technische Daten Tragkraft kg 1100 Bauhöhe H mm 200 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GT 150 CI	Lenkrolle	150x45	1100	200	150x105	105x80	13	150
Schwerlast Serie GT, Rad CI Lenkrolle Rad-∅ x Breite [mm]: 150x45 Technische Daten Tragkraft kg 1100 Bauhöhe H mm 200 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 150 Radlagerung Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 150 CI	Bockrolle	150x45	1100	200	150x105	105x80	13
Schwerlast Serie GT, Rad CI Bockrolle Rad-∅ x Breite [mm]: 150x45 Technische Daten Tragkraft kg 1100 Bauhöhe H mm 200 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GT 200 QK	Lenkrolle	200x50	1200	250	150x105	105x80	13	187
Schwerlast Serie GT, Rad CI Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 1200 Bauhöhe H mm 250 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 187 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 200 QK	Bockrolle	200x50	1200	250	150x105	105x80	13
Schwerlast Serie GT, Rad CI Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 1200 Bauhöhe H mm 250 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GT 200 CI	Lenkrolle	200x45	1200	250	150x105	105x80	13	186
Schwerlast Serie GT, Rad CI Lenkrolle Rad-∅ x Breite [mm]: 200x45 Technische Daten Tragkraft kg 1200 Bauhöhe H mm 250 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 186 Radlagerung Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 200 CI	Bockrolle	200x45	1200	250	150x105	105x80	13
Schwerlast Serie GT, Rad CI Bockrolle Rad-∅ x Breite [mm]: 200x45 Technische Daten Tragkraft kg 1200 Bauhöhe H mm 250 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GT 250 CIB	Lenkrolle	250x51	1270	300	150x105	105x80	13	190
Schwerlast Serie GT, Rad CI Lenkrolle Rad-∅ x Breite [mm]: 250x51 Technische Daten Tragkraft kg 1270 Bauhöhe H mm 300 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 190 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 250 CIB	Bockrolle	250x51	1270	300	150x105	105x80	13
Schwerlast Serie GT, Rad CI Bockrolle Rad-∅ x Breite [mm]: 250x51 Technische Daten Tragkraft kg 1270 Bauhöhe H mm 300 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Gegenplatte 135x110x5 mm
Art.Nr. GEGENPLATTE 2

blank
Stahl blank
135x110x5
105x80

Menge € /Stk., exkl. Versandkosten
Gegenplatte 135x110x8 mm
Art.Nr. GEGENPLATTE 3

blank
Stahl blank
135x110x8
105x80

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M10x20 mm
Art.Nr. M 10X20

verzinkt
Stahl 8.8 verzinkt
M10x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M12x25 mm
Art.Nr. M 12X25

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten
