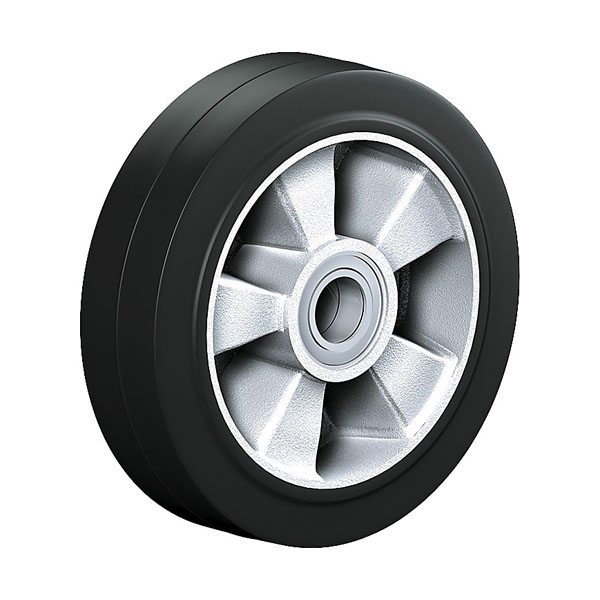

Schwerlast Serie PD, Rad E

 PDF Produktblatt

max 450 kg
-20 °C - +70 °C
100-250 mm

++

Leicht lenkend
++

Verschleißarm
+++

Stoßfest
+++

Bodenschonend
++

Witterungsbeständig

Lenkrolle

Dimensionen anzeigen
Lenkrolle mit Totalfeststeller

Dimensionen anzeigen
Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Vorteile

hoher Fahrkomfort
sehr laufruhig
geringer Rollwiderstand
abriebfest
korrosionsbeständig
spurfrei in grau

Anwendungen

Gestelle
Maschinenwagen
Arbeitsbühnen, Gerüste
Schwere Transportwagen

Material

Laufbelag: Elastik-Vollgummireifen, schwarz, 73±5 Shore A, aufvulkanisiert
Felge: Spritzguss-Aluminiumlegierung

Material Gabel

Ausführung: elektrolytisch verzinkt, gehärtete Stahlkugeln, zweifache Kugelbahnen aus gehärtetem Stahlblech, mit starkem Zentralzapfen verschraubt und gesichert – nachstellbar, Staubring und Dichtung aus thermoplastischem Kunststoff, Radachse verschraubt, Totalfeststeller nachstellbar –
Vor- oder Nachlauf möglich

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

45 von 45 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
PD 100 EK	Lenkrolle	100x40	150	139	105x85	80x60	8,5	94
Schwerlast Serie PD, Rad E Lenkrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 139 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 94 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 100 EK	Lenkrolle mit Totalfeststeller	100x40	150	139	105x85	80x60	8,5	140
Schwerlast Serie PD, Rad E Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 139 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 100 EK	Bockrolle	100x40	150	139	105x85	80x60	8,5
Schwerlast Serie PD, Rad E Bockrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 139 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 100 EB	Lenkrolle	100x40	150	139	105x85	80x60	8,5	94
Schwerlast Serie PD, Rad E Lenkrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 139 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 94 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 100 EB	Lenkrolle mit Totalfeststeller	100x40	150	139	105x85	80x60	8,5	140
Schwerlast Serie PD, Rad E Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 139 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 100 EB	Bockrolle	100x40	150	139	105x85	80x60	8,5
Schwerlast Serie PD, Rad E Bockrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 139 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 125 LEK	Lenkrolle	125x40	180	164	135x110	105x80	10,5	106
Schwerlast Serie PD, Rad E Lenkrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 180 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 106 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 125 LEK	Lenkrolle mit Totalfeststeller	125x40	180	164	135x110	105x80	10,5	140
Schwerlast Serie PD, Rad E Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 180 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 125 LEK	Bockrolle	125x40	180	164	135x110	105x80	10,5
Schwerlast Serie PD, Rad E Bockrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 180 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 125 LEB	Lenkrolle	125x40	180	164	135x110	105x80	10,5	106
Schwerlast Serie PD, Rad E Lenkrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 180 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 106 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 125 LEB	Lenkrolle mit Totalfeststeller	125x40	180	164	135x110	105x80	10,5	140
Schwerlast Serie PD, Rad E Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 180 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 125 LEB	Bockrolle	125x40	180	164	135x110	105x80	10,5
Schwerlast Serie PD, Rad E Bockrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 180 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 125 EK	Lenkrolle	125x50	220	164	135x110	105x80	10,5	107
Schwerlast Serie PD, Rad E Lenkrolle Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 220 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 107 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 125 EK	Lenkrolle mit Totalfeststeller	125x50	220	164	135x110	105x80	10,5	140
Schwerlast Serie PD, Rad E Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 220 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 125 EK	Bockrolle	125x50	220	164	135x110	105x80	10,5
Schwerlast Serie PD, Rad E Bockrolle Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 220 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 125 EB	Lenkrolle	125x50	220	164	135x110	105x80	10,5	107
Schwerlast Serie PD, Rad E Lenkrolle Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 220 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 107 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 125 EB	Lenkrolle mit Totalfeststeller	125x50	220	164	135x110	105x80	10,5	140
Schwerlast Serie PD, Rad E Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 220 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 125 EB	Bockrolle	125x50	220	164	135x110	105x80	10,5
Schwerlast Serie PD, Rad E Bockrolle Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 220 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PS 160 EK	Lenkrolle	160x50	300	208	135x110	105x80	12,5	145
Schwerlast Serie PD, Rad E Lenkrolle Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 208 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 145 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PST 160 EK	Lenkrolle mit Totalfeststeller	160x50	300	208	135x110	105x80	12,5	170
Schwerlast Serie PD, Rad E Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 208 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PSF 160 EK	Bockrolle	160x50	300	208	135x110	105x80	12,5
Schwerlast Serie PD, Rad E Bockrolle Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 208 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PS 160 EB	Lenkrolle	160x50	300	208	135x110	105x80	12,5	145
Schwerlast Serie PD, Rad E Lenkrolle Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 208 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 145 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PST 160 EB	Lenkrolle mit Totalfeststeller	160x50	300	208	135x110	105x80	12,5	170
Schwerlast Serie PD, Rad E Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 208 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PSF 160 EB	Bockrolle	160x50	300	208	135x110	105x80	12,5
Schwerlast Serie PD, Rad E Bockrolle Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 208 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 180 EK	Lenkrolle	180x50	350	240	135x110	105x80	12,5	157
Schwerlast Serie PD, Rad E Lenkrolle Rad-∅ x Breite [mm]: 180x50 Technische Daten Tragkraft kg 350 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 157 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 180 EK	Lenkrolle mit Totalfeststeller	180x50	350	240	135x110	105x80	12,5	170
Schwerlast Serie PD, Rad E Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 180x50 Technische Daten Tragkraft kg 350 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 180 EK	Bockrolle	180x50	350	240	135x110	105x80	12,5
Schwerlast Serie PD, Rad E Bockrolle Rad-∅ x Breite [mm]: 180x50 Technische Daten Tragkraft kg 350 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 180 EB	Lenkrolle	180x50	350	240	135x110	105x80	12,5	157
Schwerlast Serie PD, Rad E Lenkrolle Rad-∅ x Breite [mm]: 180x50 Technische Daten Tragkraft kg 350 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 157 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 180 EB	Lenkrolle mit Totalfeststeller	180x50	350	240	135x110	105x80	12,5	170
Schwerlast Serie PD, Rad E Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 180x50 Technische Daten Tragkraft kg 350 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 180 EB	Bockrolle	180x50	350	240	135x110	105x80	12,5
Schwerlast Serie PD, Rad E Bockrolle Rad-∅ x Breite [mm]: 180x50 Technische Daten Tragkraft kg 350 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 200 EK	Lenkrolle	200x50	450	250	135x110	105x80	12,5	167
Schwerlast Serie PD, Rad E Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 167 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 200 EK	Lenkrolle mit Totalfeststeller	200x50	450	250	135x110	105x80	12,5	170
Schwerlast Serie PD, Rad E Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 200 EK	Bockrolle	200x50	450	250	135x110	105x80	12,5
Schwerlast Serie PD, Rad E Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 200 EB	Lenkrolle	200x50	450	250	135x110	105x80	12,5	167
Schwerlast Serie PD, Rad E Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 167 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 200 EB	Lenkrolle mit Totalfeststeller	200x50	450	250	135x110	105x80	12,5	170
Schwerlast Serie PD, Rad E Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 200 EB	Bockrolle	200x50	450	250	135x110	105x80	12,5
Schwerlast Serie PD, Rad E Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 230 EK	Lenkrolle	230x50	450	295	135x110	105x80	12,5	188
Schwerlast Serie PD, Rad E Lenkrolle Rad-∅ x Breite [mm]: 230x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 295 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 188 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 230 EK	Lenkrolle mit Totalfeststeller	230x50	450	295	135x110	105x80	12,5	188
Schwerlast Serie PD, Rad E Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 230x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 295 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 188 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 230 EK	Bockrolle	230x50	450	295	135x110	105x80	12,5
Schwerlast Serie PD, Rad E Bockrolle Rad-∅ x Breite [mm]: 230x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 295 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 230 EB	Lenkrolle	230x50	450	295	135x110	105x80	12,5	188
Schwerlast Serie PD, Rad E Lenkrolle Rad-∅ x Breite [mm]: 230x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 295 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 188 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 230 EB	Lenkrolle mit Totalfeststeller	230x50	450	295	135x110	105x80	12,5	188
Schwerlast Serie PD, Rad E Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 230x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 295 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 188 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 230 EB	Bockrolle	230x50	450	295	135x110	105x80	12,5
Schwerlast Serie PD, Rad E Bockrolle Rad-∅ x Breite [mm]: 230x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 295 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 250 LEK	Lenkrolle	250x50	450	305	135x110	105x80	12,5	198
Schwerlast Serie PD, Rad E Lenkrolle Rad-∅ x Breite [mm]: 250x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 305 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 198 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 250 LEK	Lenkrolle mit Totalfeststeller	250x50	450	305	135x110	105x80	12,5	198
Schwerlast Serie PD, Rad E Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 250x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 305 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 198 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 250 LEK	Bockrolle	250x50	450	305	135x110	105x80	12,5
Schwerlast Serie PD, Rad E Bockrolle Rad-∅ x Breite [mm]: 250x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 305 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Gegenplatte 105x85x3,5 mm
Art.Nr. GEGENPLATTE 1

blank
Stahl blank
105x85x3,5
80x60

Menge € /Stk., exkl. Versandkosten
Gegenplatte 135x110x5 mm
Art.Nr. GEGENPLATTE 2

blank
Stahl blank
135x110x5
105x80

Menge € /Stk., exkl. Versandkosten
Gegenplatte 135x110x8 mm
Art.Nr. GEGENPLATTE 3

blank
Stahl blank
135x110x8
105x80

Menge € /Stk., exkl. Versandkosten
Richtungsfeststeller DL3
Art.Nr. DL 3

360 Grad
Stahlblech verzinkt
135x110
105x80

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M8x20 mm
Art.Nr. M 8X20

verzinkt
Stahl 8.8 verzinkt
M8x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M10x20 mm
Art.Nr. M 10X20

verzinkt
Stahl 8.8 verzinkt
M10x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M12x25 mm
Art.Nr. M 12X25

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten
