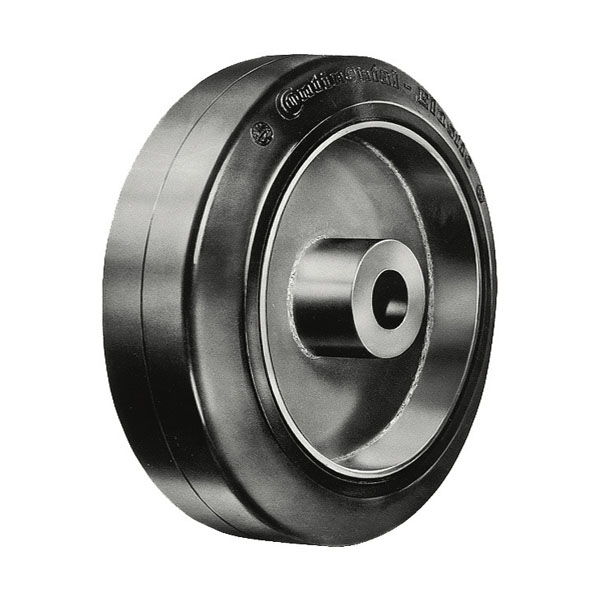

Wheels Series ES

 PDF product sheet

max 7000 kg
-20 °C - +70 °C
200-500 mm

++

swivels easily
+++

wear resistant
+++

shock proof
++

floor protective
++

weather proof

Advantages

excellent running performance
low rolling resistance
silent in motion
high abrasion resistance
high load capacity

Applications

Fork-lifts

Material

Tread: vulcanized elastic solid rubber tyre 73±5 Shore A
Wheel Center: Strong steel welded construction - zinc plated

Cadenas Partcommunity-Portal

For a PDF with the technical description and detailed 3D CAD plans, please select the desired version. You can then download a PDF with the technical description or access detailed 3D CAD plans via our Cadenas Partcommunity portal.

The models have been carefully designed and validated for correctness. However, we take no responsibility for any incorrect or incomplete data.

Select version

34 of 34 items in this series are displayed.

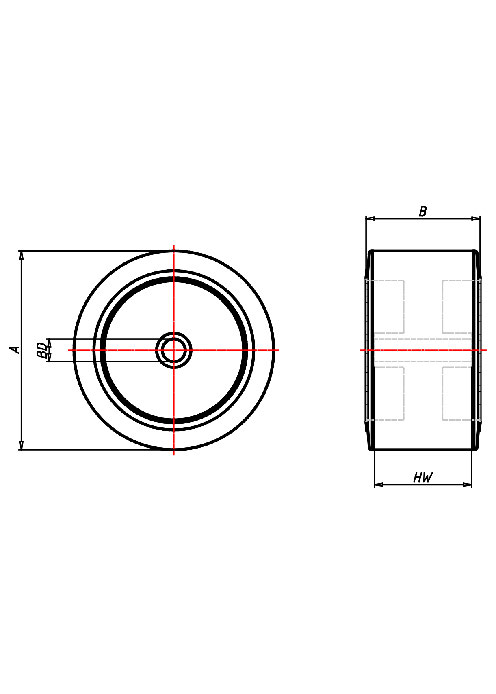

Article number	Articel type	Wheel-Ø A x width B mm	Load Capacity kg	Hub width mm	Fixing length mm	Bore diameter mm
200x50 ESK 20	Wheel	200x50	500	50	50	20
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 200x50 Technische Daten Tragkraft kg 500 Nabenlänge mm 50 Einbaulänge mm 50 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 20 PDF Data sheet 3D model (Cardenas Customer portal)
200x80 ESK 30	Wheel	200x80	700	80	80	30
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 200x80 Technische Daten Tragkraft kg 700 Nabenlänge mm 80 Einbaulänge mm 80 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 30 PDF Data sheet 3D model (Cardenas Customer portal)
200x100 ESK 30	Wheel	200x100	800	100	100	30
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 200x100 Technische Daten Tragkraft kg 800 Nabenlänge mm 100 Einbaulänge mm 100 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 30 PDF Data sheet 3D model (Cardenas Customer portal)
200x150 ESK 35	Wheel	200x150	1000	150	150	35
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 200x150 Technische Daten Tragkraft kg 1000 Nabenlänge mm 150 Einbaulänge mm 150 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 35 PDF Data sheet 3D model (Cardenas Customer portal)
250x50 ESK 20	Wheel	250x50	600	50	50	20
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 250x50 Technische Daten Tragkraft kg 600 Nabenlänge mm 50 Einbaulänge mm 50 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 20 PDF Data sheet 3D model (Cardenas Customer portal)
250x70 ESK 30	Wheel	250x70	700	70	70	30
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 250x70 Technische Daten Tragkraft kg 700 Nabenlänge mm 70 Einbaulänge mm 70 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 30 PDF Data sheet 3D model (Cardenas Customer portal)
250x80 ESK 30	Wheel	250x80	800	80	80	30
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 250x80 Technische Daten Tragkraft kg 800 Nabenlänge mm 80 Einbaulänge mm 80 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 30 PDF Data sheet 3D model (Cardenas Customer portal)
250x100 ESK 35	Wheel	250x100	900	100	100	35
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 250x100 Technische Daten Tragkraft kg 900 Nabenlänge mm 100 Einbaulänge mm 100 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 35 PDF Data sheet 3D model (Cardenas Customer portal)
250x120 ESK 35	Wheel	250x120	1100	120	120	35
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 250x120 Technische Daten Tragkraft kg 1100 Nabenlänge mm 120 Einbaulänge mm 120 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 35 PDF Data sheet 3D model (Cardenas Customer portal)
250x150 ESK 35	Wheel	250x150	1200	150	150	35
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 250x150 Technische Daten Tragkraft kg 1200 Nabenlänge mm 150 Einbaulänge mm 150 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 35 PDF Data sheet 3D model (Cardenas Customer portal)
300x50 ESK 20	Wheel	300x50	600	50	50	20
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 300x50 Technische Daten Tragkraft kg 600 Nabenlänge mm 50 Einbaulänge mm 50 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 20 PDF Data sheet 3D model (Cardenas Customer portal)
300x80 ESK 30	Wheel	300x80	900	80	80	30
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 300x80 Technische Daten Tragkraft kg 900 Nabenlänge mm 80 Einbaulänge mm 80 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 30 PDF Data sheet 3D model (Cardenas Customer portal)
300x100 ESK 35	Wheel	300x100	1200	100	100	35
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 300x100 Technische Daten Tragkraft kg 1200 Nabenlänge mm 100 Einbaulänge mm 100 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 35 PDF Data sheet 3D model (Cardenas Customer portal)
300x120 ESK 35	Wheel	300x120	1400	120	120	35
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 300x120 Technische Daten Tragkraft kg 1400 Nabenlänge mm 120 Einbaulänge mm 120 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 35 PDF Data sheet 3D model (Cardenas Customer portal)
300x150 ESK 40	Wheel	300x150	1600	150	150	40
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 300x150 Technische Daten Tragkraft kg 1600 Nabenlänge mm 150 Einbaulänge mm 150 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 40 PDF Data sheet 3D model (Cardenas Customer portal)
300x200 ESK 40	Wheel	300x200	2000	200	200	40
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 300x200 Technische Daten Tragkraft kg 2000 Nabenlänge mm 200 Einbaulänge mm 200 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 40 PDF Data sheet 3D model (Cardenas Customer portal)
300x220 ESK 40	Wheel	300x220	2500	220	220	40
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 300x220 Technische Daten Tragkraft kg 2500 Nabenlänge mm 220 Einbaulänge mm 220 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 40 PDF Data sheet 3D model (Cardenas Customer portal)
350x80 ESK 30	Wheel	350x80	900	80	80	30
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 350x80 Technische Daten Tragkraft kg 900 Nabenlänge mm 80 Einbaulänge mm 80 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 30 PDF Data sheet 3D model (Cardenas Customer portal)
350x100 ESK 35	Wheel	350x100	1300	100	100	35
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 350x100 Technische Daten Tragkraft kg 1300 Nabenlänge mm 100 Einbaulänge mm 100 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 35 PDF Data sheet 3D model (Cardenas Customer portal)
350x150 ESK 40	Wheel	350x150	1800	150	150	40
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 350x150 Technische Daten Tragkraft kg 1800 Nabenlänge mm 150 Einbaulänge mm 150 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 40 PDF Data sheet 3D model (Cardenas Customer portal)
350x200 ESK 40	Wheel	350x200	2200	170	170	40
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 350x200 Technische Daten Tragkraft kg 2200 Nabenlänge mm 170 Einbaulänge mm 170 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 40 PDF Data sheet 3D model (Cardenas Customer portal)
400x80 ESK 30	Wheel	400x80	900	80	80	30
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 400x80 Technische Daten Tragkraft kg 900 Nabenlänge mm 80 Einbaulänge mm 80 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 30 PDF Data sheet 3D model (Cardenas Customer portal)
400x100 ESK 35	Wheel	400x100	1200	100	100	35
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 400x100 Technische Daten Tragkraft kg 1200 Nabenlänge mm 100 Einbaulänge mm 100 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 35 PDF Data sheet 3D model (Cardenas Customer portal)
400x150 ESK 40	Wheel	400x150	2000	150	150	40
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 400x150 Technische Daten Tragkraft kg 2000 Nabenlänge mm 150 Einbaulänge mm 150 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 40 PDF Data sheet 3D model (Cardenas Customer portal)
400x200 ESK 60	Wheel	400x200	3000	170	170	60
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 400x200 Technische Daten Tragkraft kg 3000 Nabenlänge mm 170 Einbaulänge mm 170 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 60 PDF Data sheet 3D model (Cardenas Customer portal)
400x230 ESK 60	Wheel	400x230	4000	190	190	60
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 400x230 Technische Daten Tragkraft kg 4000 Nabenlänge mm 190 Einbaulänge mm 190 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 60 PDF Data sheet 3D model (Cardenas Customer portal)
400x250 ESK 60	Wheel	400x250	4500	220	220	60
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 400x250 Technische Daten Tragkraft kg 4500 Nabenlänge mm 220 Einbaulänge mm 220 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 60 PDF Data sheet 3D model (Cardenas Customer portal)
400x300 ESK 60	Wheel	400x300	5000	300	300	60
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 400x300 Technische Daten Tragkraft kg 5000 Nabenlänge mm 300 Einbaulänge mm 300 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 60 PDF Data sheet 3D model (Cardenas Customer portal)
500x70 ESK 35	Wheel	500x70	900	70	70	35
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 500x70 Technische Daten Tragkraft kg 900 Nabenlänge mm 70 Einbaulänge mm 70 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 35 PDF Data sheet 3D model (Cardenas Customer portal)
500x100 ESK 40	Wheel	500x100	1500	100	100	40
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 500x100 Technische Daten Tragkraft kg 1500 Nabenlänge mm 100 Einbaulänge mm 100 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 40 PDF Data sheet 3D model (Cardenas Customer portal)
500x150 ESK 60	Wheel	500x150	2500	150	150	60
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 500x150 Technische Daten Tragkraft kg 2500 Nabenlänge mm 150 Einbaulänge mm 150 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 60 PDF Data sheet 3D model (Cardenas Customer portal)
500x200 ESK 60	Wheel	500x200	4500	170	170	60
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 500x200 Technische Daten Tragkraft kg 4500 Nabenlänge mm 170 Einbaulänge mm 170 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 60 PDF Data sheet 3D model (Cardenas Customer portal)
500x230 ESK 60	Wheel	500x230	5000	190	190	60
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 500x230 Technische Daten Tragkraft kg 5000 Nabenlänge mm 190 Einbaulänge mm 190 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 60 PDF Data sheet 3D model (Cardenas Customer portal)
500x300 ESK 60	Wheel	500x300	7000	270	270	60
Wheels Series ES, Wheel Wheel Wheel-∅ x width [mm]: 500x300 Technische Daten Tragkraft kg 7000 Nabenlänge mm 270 Einbaulänge mm 270 Radlagerung 2 Ball bearings Bohrungsdurchmesser mm 60 PDF Data sheet 3D model (Cardenas Customer portal)
