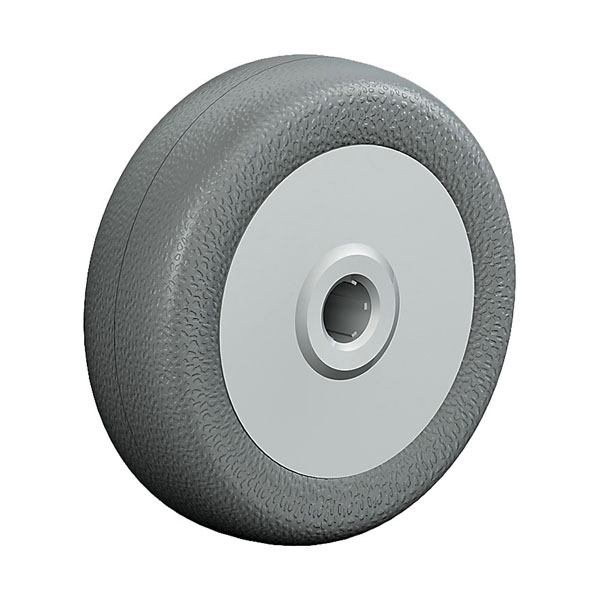

Wheels Series TP

 PDF product sheet

max 110 kg
-20 °C - +60 °C
50-150 mm

++

swivels easily
+++

wear resistant
++

shock proof
+++

floor protective
+++

weather proof

Advantages

silent in motion
low rolling resistance
high resistance to shocks
non-marking
easy to clean
good chemical resistance

Applications

Bins
Refuse bins
Trash containers
Refuse containers

Material

Tread: Thermoplastic elastomer coating 95±3 Shore A**
High quality nylon wheel centre

Cadenas Partcommunity-Portal

For a PDF with the technical description and detailed 3D CAD plans, please select the desired version. You can then download a PDF with the technical description or access detailed 3D CAD plans via our Cadenas Partcommunity portal.

The models have been carefully designed and validated for correctness. However, we take no responsibility for any incorrect or incomplete data.

Select version

12 of 12 items in this series are displayed.

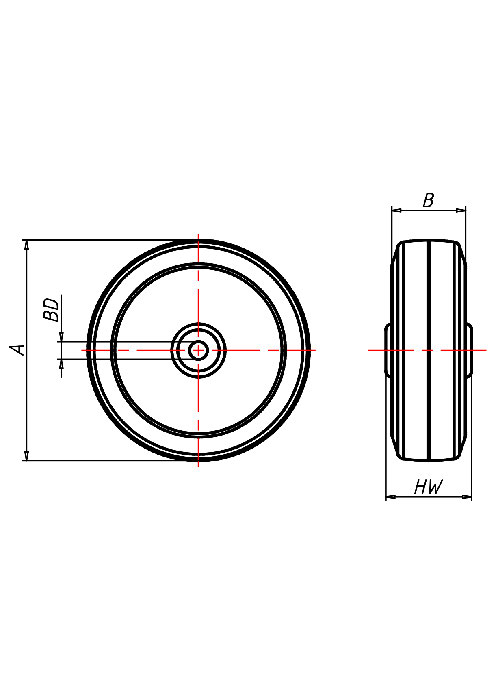

Article number	Articel type	Wheel-Ø A x width B mm	Load Capacity kg	Hub width mm	Fixing length mm	Bore diameter mm
50 TP-8	Wheel	50x19	40	22	22	8
Wheels Series TP, Wheel Wheel Wheel-∅ x width [mm]: 50x19 Technische Daten Tragkraft kg 40 Nabenlänge mm 22 Einbaulänge mm 22 Radlagerung Plain bearing Bohrungsdurchmesser mm 8 PDF Data sheet
50 TPK 6	Wheel	50x19	40	22	22	6
Wheels Series TP, Wheel Wheel Wheel-∅ x width [mm]: 50x19 Technische Daten Tragkraft kg 40 Nabenlänge mm 22 Einbaulänge mm 22 Radlagerung Cone bearing Bohrungsdurchmesser mm 6 PDF Data sheet
50 TP-6	Wheel	50x19	40	22	22	6
Wheels Series TP, Wheel Wheel Wheel-∅ x width [mm]: 50x19 Technische Daten Tragkraft kg 40 Nabenlänge mm 22 Einbaulänge mm 22 Radlagerung Plain bearing Bohrungsdurchmesser mm 6 PDF Data sheet
75 TPK 6	Wheel	75x22	60	28	28	6
Wheels Series TP, Wheel Wheel Wheel-∅ x width [mm]: 75x22 Technische Daten Tragkraft kg 60 Nabenlänge mm 28 Einbaulänge mm 28 Radlagerung Cone bearing Bohrungsdurchmesser mm 6 PDF Data sheet 3D model (Cardenas Customer portal)
75 TPKX 6	Wheel	75x22	60	28	28	6
Wheels Series TP, Wheel Wheel Wheel-∅ x width [mm]: 75x22 Technische Daten Tragkraft kg 60 Nabenlänge mm 28 Einbaulänge mm 28 Radlagerung Stainless steel cone bearing Bohrungsdurchmesser mm 6 PDF Data sheet
75 TP-6	Wheel	75x23	60	28	28	6
Wheels Series TP, Wheel Wheel Wheel-∅ x width [mm]: 75x23 Technische Daten Tragkraft kg 60 Nabenlänge mm 28 Einbaulänge mm 28 Radlagerung Plain bearing Bohrungsdurchmesser mm 6 PDF Data sheet
76 TPK 8	Wheel	75x30	70	40	40	8
Wheels Series TP, Wheel Wheel Wheel-∅ x width [mm]: 75x30 Technische Daten Tragkraft kg 70 Nabenlänge mm 40 Einbaulänge mm 40 Radlagerung Cone bearing Bohrungsdurchmesser mm 8
102 TPKX 8	Wheel	100x32	90	36	36	8
Wheels Series TP, Wheel Wheel Wheel-∅ x width [mm]: 100x32 Technische Daten Tragkraft kg 90 Nabenlänge mm 36 Einbaulänge mm 36 Radlagerung Cone bearing Bohrungsdurchmesser mm 8 PDF Data sheet
102 TP-12	Wheel	100x32	80	36	36	12
Wheels Series TP, Wheel Wheel Wheel-∅ x width [mm]: 100x32 Technische Daten Tragkraft kg 80 Nabenlänge mm 36 Einbaulänge mm 36 Radlagerung Plain bearing Bohrungsdurchmesser mm 12 PDF Data sheet
127 TPKX 8	Wheel	125x32	100	36	36	8
Wheels Series TP, Wheel Wheel Wheel-∅ x width [mm]: 125x32 Technische Daten Tragkraft kg 100 Nabenlänge mm 36 Einbaulänge mm 36 Radlagerung Stainless steel cone bearing Bohrungsdurchmesser mm 8 PDF Data sheet 3D model (Cardenas Customer portal)
127 TP-12	Wheel	125x32	90	36	36	12
Wheels Series TP, Wheel Wheel Wheel-∅ x width [mm]: 125x32 Technische Daten Tragkraft kg 90 Nabenlänge mm 36 Einbaulänge mm 36 Radlagerung Plain bearing Bohrungsdurchmesser mm 12 PDF Data sheet 3D model (Cardenas Customer portal)
150 TPK 8	Wheel	150x32	110	36	36	8
Wheels Series TP, Wheel Wheel Wheel-∅ x width [mm]: 150x32 Technische Daten Tragkraft kg 110 Nabenlänge mm 36 Einbaulänge mm 36 Radlagerung Cone bearing Bohrungsdurchmesser mm 8 PDF Data sheet
