Edelstahlrollen Serie IN, Rad AEL

 PDF Produktblatt

max 250 kg
-20 °C - +70 °C
80-200 mm

++

Leicht lenkend
+++

Verschleißarm
++

Stoßfest
+++

Bodenschonend
+++

Witterungsbeständig

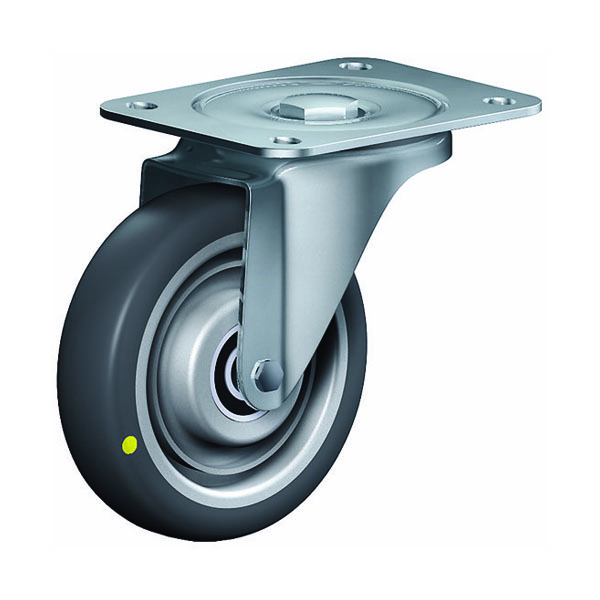

Lenkrolle

Dimensionen anzeigen

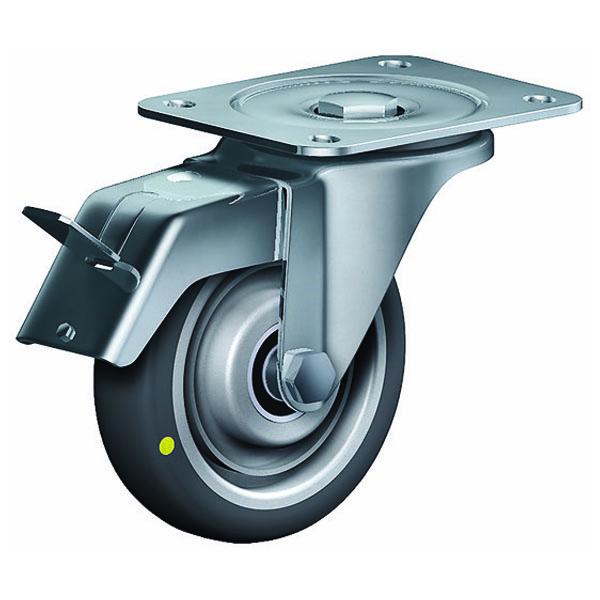

Lenkrolle mit Totalfeststeller

Dimensionen anzeigen

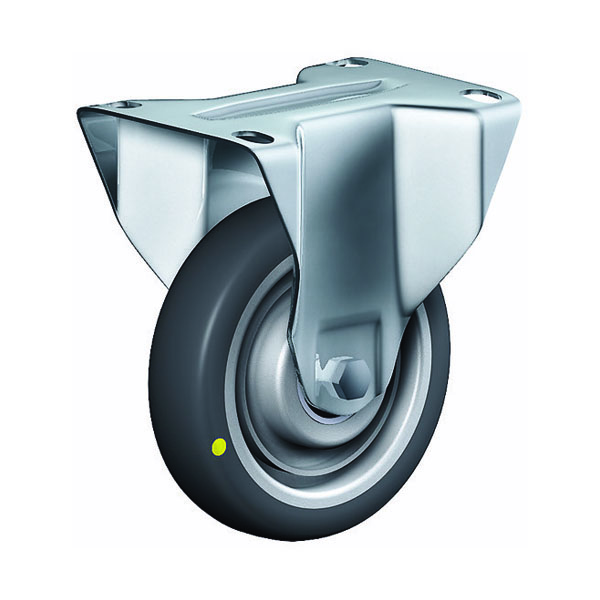

Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Vorteile

elektrisch leitfähig
geräuscharmer Lauf
geringer Rollwiderstand
spurfrei
hohe Stoßfestigkeit
sehr beständig gegen viele aggressive Medien

Anwendungen

Transportwagen
Nassbereich
Mechatronik

Material

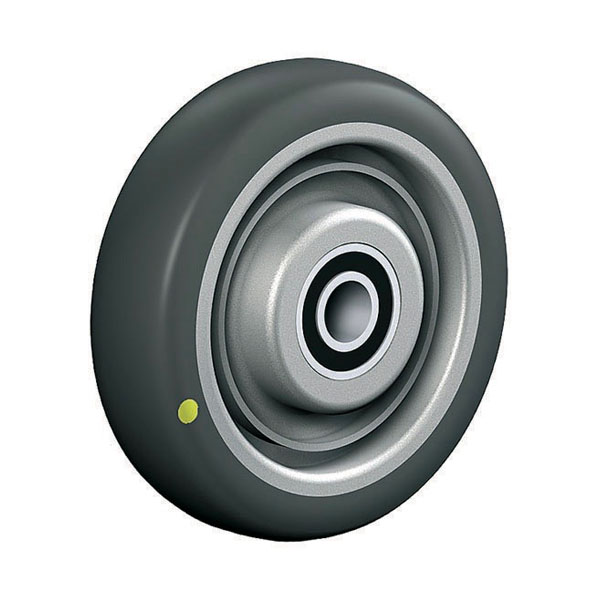

Laufbelag: Polyurethan, 90±3 Shore A Elektrisch leitfähig <10⁴Ω
Felge: Polyamid 6 – 1. Wahl

Material Gabel

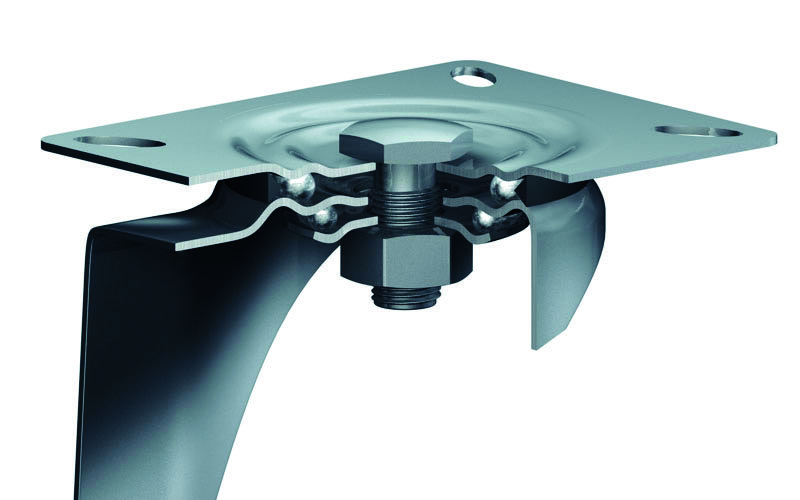

Ausführung: Edelstahl poliert, Gehäuse mit Platte zweifaches Kugellager - verschraubt, mit Staubschutzring, Radachse verschraubt - gesichert, Totalfeststeller nachstellbar

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

18 von 18 Artikeln dieser Serie werden angezeigt.

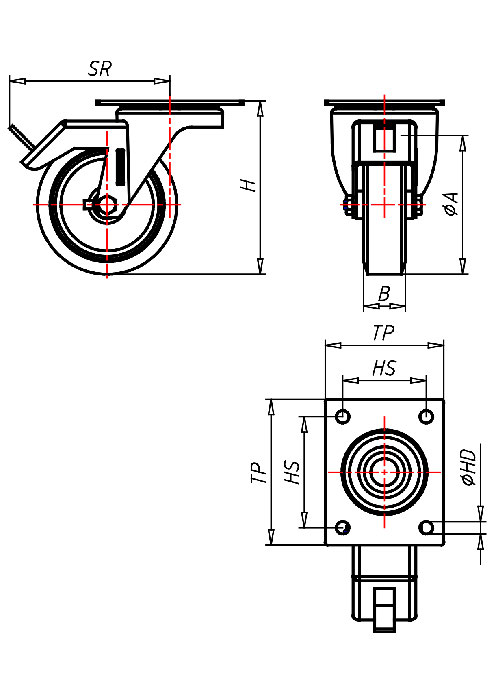

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
IN 80 AELK	Lenkrolle	80x32	130	100	105x85	80x60	9	82
Edelstahlrollen Serie IN, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 80x32 Technische Daten Tragkraft kg 130 Bauhöhe H mm 100 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 82 Radlagerung Kugellager PDF Datenblatt
INT 80 AELK	Lenkrolle mit Totalfeststeller	80x32	130	100	105x85	80x60	9	115
Edelstahlrollen Serie IN, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x32 Technische Daten Tragkraft kg 130 Bauhöhe H mm 100 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 115 Radlagerung Kugellager

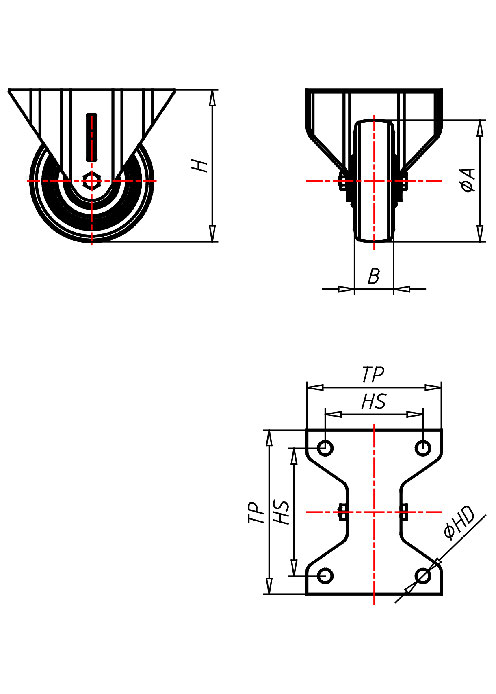

INF 80 AELK	Bockrolle	80x32	130	100	105x85	80x60	9
Edelstahlrollen Serie IN, Rad AEL Bockrolle Rad-∅ x Breite [mm]: 80x32 Technische Daten Tragkraft kg 130 Bauhöhe H mm 100 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Kugellager PDF Datenblatt
IN 102 AELK	Lenkrolle	100x32	150	125	105x85	80x60	9	96
Edelstahlrollen Serie IN, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 150 Bauhöhe H mm 125 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 96 Radlagerung Kugellager PDF Datenblatt
INT 102 AELK	Lenkrolle mit Totalfeststeller	100x32	150	125	105x85	80x60	9	120
Edelstahlrollen Serie IN, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 150 Bauhöhe H mm 125 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 120 Radlagerung Kugellager PDF Datenblatt
INF 102 AELK	Bockrolle	100x32	150	125	105x85	80x60	9
Edelstahlrollen Serie IN, Rad AEL Bockrolle Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 150 Bauhöhe H mm 125 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Kugellager PDF Datenblatt
INV 100 AELK	Lenkrolle	100x32	150	125	135x110	105x80	11	101
Edelstahlrollen Serie IN, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 150 Bauhöhe H mm 125 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 101 Radlagerung Kugellager PDF Datenblatt
INVT 102 AELK	Lenkrolle mit Totalfeststeller	100x32	150	125	135x110	105x80	11	150
Edelstahlrollen Serie IN, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 150 Bauhöhe H mm 125 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 150 Radlagerung Kugellager
INVF 102 AELK	Bockrolle	100x32	150	125	135x110	105x80	11
Edelstahlrollen Serie IN, Rad AEL Bockrolle Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 150 Bauhöhe H mm 125 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager
IN 127 AELK	Lenkrolle	125x46	250	155	135x110	105x80	11	115
Edelstahlrollen Serie IN, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 125x46 Technische Daten Tragkraft kg 250 Bauhöhe H mm 155 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 115 Radlagerung Kugellager PDF Datenblatt
INT 127AELK	Lenkrolle mit Totalfeststeller	125x46	250	155	135x110	105x80	11	155
Edelstahlrollen Serie IN, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x46 Technische Daten Tragkraft kg 250 Bauhöhe H mm 155 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 155 Radlagerung Kugellager
INF 127 AELK	Bockrolle	125x46	250	155	135x110	105x80	11
Edelstahlrollen Serie IN, Rad AEL Bockrolle Rad-∅ x Breite [mm]: 125x46 Technische Daten Tragkraft kg 250 Bauhöhe H mm 155 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt

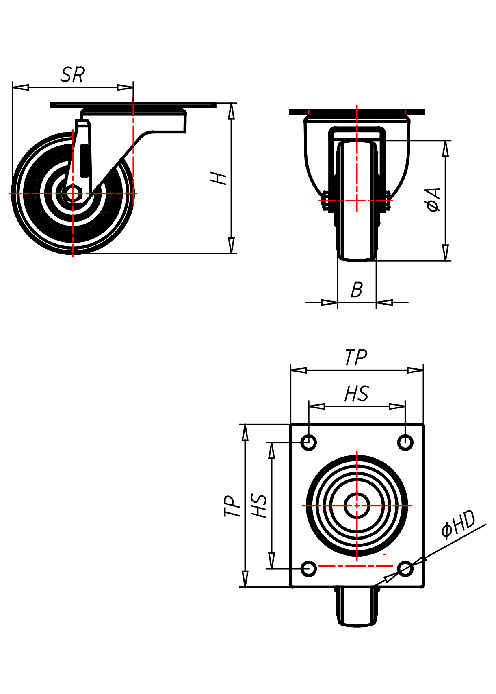

IN 160 AELK	Lenkrolle	160x46	250	180	135x110	105x80	11	127
Edelstahlrollen Serie IN, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 160x46 Technische Daten Tragkraft kg 250 Bauhöhe H mm 180 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 127 Radlagerung Rollenlager PDF Datenblatt

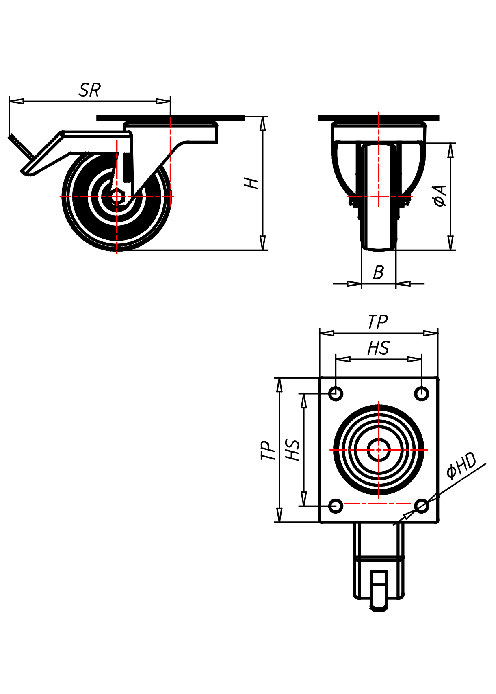

INT 160 AELK	Lenkrolle mit Totalfeststeller	160x46	250	180	135x110	105x80	11	150
Edelstahlrollen Serie IN, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160x46 Technische Daten Tragkraft kg 250 Bauhöhe H mm 180 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 150 Radlagerung Rollenlager PDF Datenblatt
INF 160 AELK	Bockrolle	160x46	250	180	135x110	105x80	11
Edelstahlrollen Serie IN, Rad AEL Bockrolle Rad-∅ x Breite [mm]: 160x46 Technische Daten Tragkraft kg 250 Bauhöhe H mm 180 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt
IN 200 AELK	Lenkrolle	200x50	400	230	135x110	105x80	11	162
Edelstahlrollen Serie IN, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 400 Bauhöhe H mm 230 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 162 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INT 200 AELK	Lenkrolle mit Totalfeststeller	200x50	250	230	135x110	105x80	11	190
Edelstahlrollen Serie IN, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 250 Bauhöhe H mm 230 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 190 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INF 200 AELK	Bockrolle	200x50	400	230	135x110	105x80	11
Edelstahlrollen Serie IN, Rad AEL Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 400 Bauhöhe H mm 230 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Befestigungsschraube Edelstahl M8x20 mm
Art.Nr. M 8X20 INOX

Edelstahl
Edelstahl V2A
M8x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube Edelstahl M10x20 mm
Art.Nr. M 10X20 INOX

Edelstahl
Edelstahl V2A
M10x20

Menge € /Stk., exkl. Versandkosten
Fussschutz Edelstahl und PU
Art.Nr. FUSSSCHUTZ PU

Menge € /Stk., exkl. Versandkosten
