Edelstahlrollen Serie IN, Rad EL

 PDF Produktblatt

max 205 kg
-20 °C - +60 °C
80-200 mm

++

Leicht lenkend
++

Verschleißarm
++

Stoßfest
++

Bodenschonend
++

Witterungsbeständig

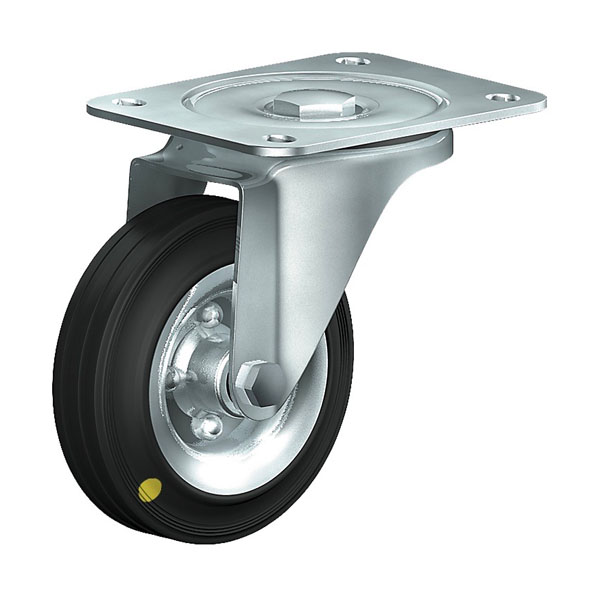

Lenkrolle

Dimensionen anzeigen

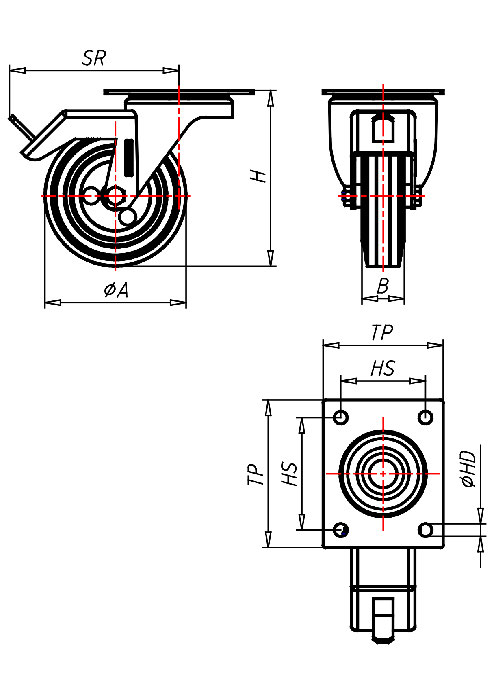

Lenkrolle mit Totalfeststeller

Dimensionen anzeigen

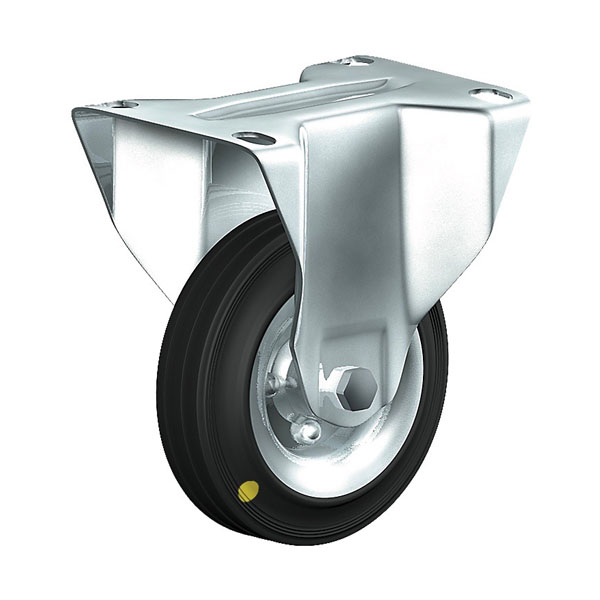

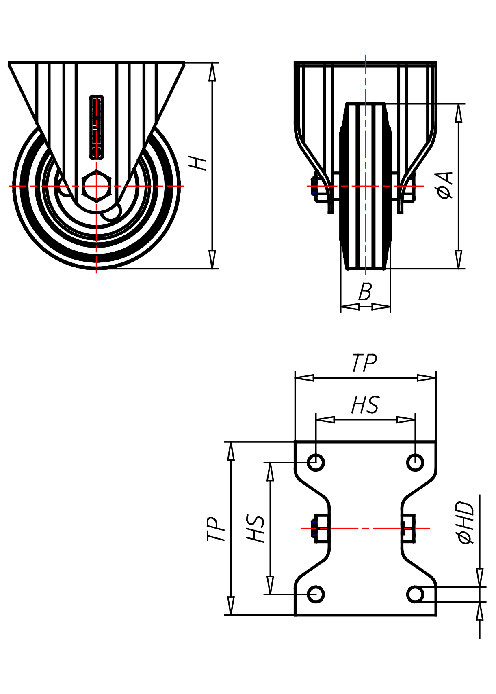

Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Vorteile

elektrisch leitfähig
geräuscharmer Lauf
großer Fahrkomfort
beständig gegen verdünnte Säuren

Anwendungen

Transportwagen
Nassbereich

Material

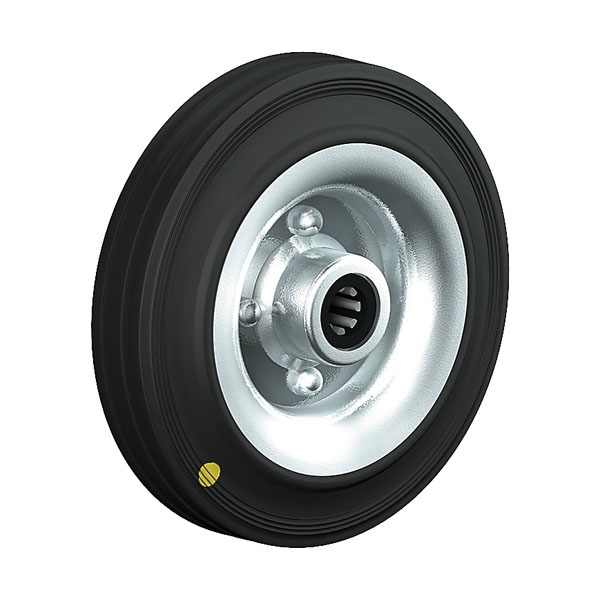

Lauffläche: Vollgummi elektrisch leitfähig, elektrisch leitfähig, Durchgangswiderstand <10⁴Ω
Felge: Verschraubte Edelstahlfelge, Durchgangswiderstand <10⁴Ω

Material Gabel

Ausführung: Edelstahl poliert, Gehäuse mit Platte zweifaches Kugellager - verschraubt, mit Staubschutzring, Radachse verschraubt - gesichert, Totalfeststeller nachstellbar

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

21 von 21 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
IN 80 ELBX	Lenkrolle	80x30	50	100	105x85	80x60	9	81
Edelstahlrollen Serie IN, Rad EL Lenkrolle Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 50 Bauhöhe H mm 100 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 81 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INT 80 ELBX	Lenkrolle mit Totalfeststeller	80x30	50	100	105x85	80x60	9	115
Edelstahlrollen Serie IN, Rad EL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 50 Bauhöhe H mm 100 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 115 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INF 80 ELBX	Bockrolle	80x30	50	100	105x85	80x60	9
Edelstahlrollen Serie IN, Rad EL Bockrolle Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 50 Bauhöhe H mm 100 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INV 100 ELBX	Lenkrolle	100x30	100	125	135x110	105x80	11	101
Edelstahlrollen Serie IN, Rad EL Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 100 Bauhöhe H mm 125 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 101 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INVT 100 ELBX	Lenkrolle mit Totalfeststeller	100x30	100	125	135x110	105x80	11	150
Edelstahlrollen Serie IN, Rad EL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 100 Bauhöhe H mm 125 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 150 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INVF 100 ELBX	Bockrolle	100x30	100	125	135x110	105x80	11
Edelstahlrollen Serie IN, Rad EL Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 100 Bauhöhe H mm 125 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
IN 100 ELBX	Lenkrolle	100x30	100	125	105x85	80x60	9	91
Edelstahlrollen Serie IN, Rad EL Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 100 Bauhöhe H mm 125 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 91 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INT 100 ELBX	Lenkrolle mit Totalfeststeller	100x30	100	125	105x85	80x60	9	120
Edelstahlrollen Serie IN, Rad EL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 100 Bauhöhe H mm 125 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 120 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INF 100 ELBX	Bockrolle	100x30	100	125	105x85	80x60	9
Edelstahlrollen Serie IN, Rad EL Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 100 Bauhöhe H mm 125 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
IN 125 ELBX	Lenkrolle	125x38	100	155	135x110	105x80	11	114
Edelstahlrollen Serie IN, Rad EL Lenkrolle Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 100 Bauhöhe H mm 155 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 114 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INT 125 ELBX	Lenkrolle mit Totalfeststeller	125x38	100	155	135x110	105x80	11	155
Edelstahlrollen Serie IN, Rad EL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 100 Bauhöhe H mm 155 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 155 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INF 125 ELBX	Bockrolle	125x38	100	155	135x110	105x80	11
Edelstahlrollen Serie IN, Rad EL Bockrolle Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 100 Bauhöhe H mm 155 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
IN 160 ELBX	Lenkrolle	160x40	135	185	135x110	105x80	11	132
Edelstahlrollen Serie IN, Rad EL Lenkrolle Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 135 Bauhöhe H mm 185 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 132 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INT 160 ELBX	Lenkrolle mit Totalfeststeller	160x40	135	185	135x110	105x80	11	150
Edelstahlrollen Serie IN, Rad EL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 135 Bauhöhe H mm 185 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 150 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INF 160 ELBX	Bockrolle	160x40	135	185	135x110	105x80	11
Edelstahlrollen Serie IN, Rad EL Bockrolle Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 135 Bauhöhe H mm 185 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
IN 180 ELBX	Lenkrolle	180x50	135	220	135x110	105x80	11	152
Edelstahlrollen Serie IN, Rad EL Lenkrolle Rad-∅ x Breite [mm]: 180x50 Technische Daten Tragkraft kg 135 Bauhöhe H mm 220 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 152 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INT 180 ELBX	Lenkrolle mit Totalfeststeller	180x50	135	220	135x110	105x80	11	190
Edelstahlrollen Serie IN, Rad EL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 180x50 Technische Daten Tragkraft kg 135 Bauhöhe H mm 220 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 190 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INF 180 ELBX	Bockrolle	180x50	135	220	135x110	105x80	11
Edelstahlrollen Serie IN, Rad EL Bockrolle Rad-∅ x Breite [mm]: 180x50 Technische Daten Tragkraft kg 135 Bauhöhe H mm 220 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
IN 200 ELBX	Lenkrolle	200x50	205	230	135x110	105x80	11	162
Edelstahlrollen Serie IN, Rad EL Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 205 Bauhöhe H mm 230 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 162 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INT 200 ELBX	Lenkrolle mit Totalfeststeller	200x50	205	230	135x110	105x80	11	190
Edelstahlrollen Serie IN, Rad EL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 205 Bauhöhe H mm 230 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 190 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INF 200 ELBX	Bockrolle	200x50	205	230	135x110	105x80	11
Edelstahlrollen Serie IN, Rad EL Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 205 Bauhöhe H mm 230 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Befestigungsschraube Edelstahl M8x20 mm
Art.Nr. M 8X20 INOX

Edelstahl
Edelstahl V2A
M8x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube Edelstahl M10x20 mm
Art.Nr. M 10X20 INOX

Edelstahl
Edelstahl V2A
M10x20

Menge € /Stk., exkl. Versandkosten
Fussschutz Edelstahl und PU
Art.Nr. FUSSSCHUTZ PU

Menge € /Stk., exkl. Versandkosten
