Katalogseite 394
Seite 1 von 2 gefundenen Seiten
 A-Spring Kugelrollen gefedert |
 |
 |
 |
 |
 |
 |
|
|
SERIE 1
 |
| 3 D C A D |
Z e i l e |
 |

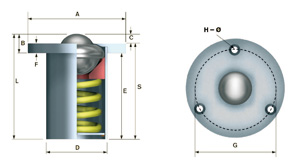

Abmessungen (mm) | ||||||||||||||||
| Kugel-Ø mm |
Serie | Ausführung Gehäuse |
Ausführung Kugeln |
Trag- kraft kg |
Tragkraft depress kg |
A | B | C | D | E | F | G | H | L | S | Artikelnummer | € | ||
 |
1 | 19 | 1 | Stahl verzinkt | Carbon-Stahl | 10 | 30 | 66,6 | 11,4 | 3,5 | 36,5 | 51,6 | 7,9 | 50,8 | 3x7 | 63,0 | 59,5 | A3011-13 | 125,80 |
|
2 | 25,4 | 1 | Stahl verzinkt | Carbon-Stahl | 35 | 100 | 75,0 | 13,8 | 5,9 | 44,5 | 53,3 | 7,9 | 60,3 | 3x7 | 67,1 | 61,2 | A1018-13 | 154,10 |
|
3 | 25,4 | 1 | Stahl verzinkt | Carbon-Stahl | 50 | 130 | 71,3 | 19,3 | 6,7 | 44,5 | 52,9 | 2,0 | 60,4 | 2x5,1 | 72,2 | 61,3 | A1507-13 | 85,40 |
|
4 | 32 | 1 | Stahl verzinkt | Carbon-Stahl | 100 | 180 | 89,0 | 17,0 | 7,5 | 60 | 77,5 | 9,5 | 73,0 | 3x7 | 94,6 | 87,1 | A1028-13 | 224,80 |
|
5 | 40 | 1 | Stahl verzinkt | Carbon-Stahl | 100 | 170 | 101,6 | 17,7 | 8,2 | 69,8 | 90,0 | 9,5 | 85,7 | 3x9 | 107,7 | 99,5 | A2010-13 | 305,90 |
|
6 | 50 | 1 | Stahl verzinkt | Carbon-Stahl | 170 | 410 | 152,4 | 25,7 | 13,0 | 101,6 | 114,0 | 12,7 | 127,0 | 3x9 | 139,7 | 126,7 | A4008-13 | 708,20 |
