Katalogseite 395
Seite 1 von 1 gefundenen Seiten
 A-Spring Kugelrollen gefedert |
 |
 |
 |
 |
 |
 |
|
|
SERIE 3
 |
| 3 D C A D |
Z e i l e |
 |

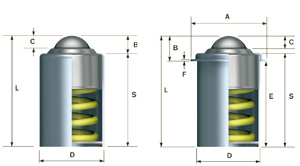

Abmessungen (mm) | ||||||||||||||||
| Kugel-Ø mm |
Serie | Ausführung Gehäuse |
Ausführung Kugeln |
Trag- kraft kg |
Tragkraft depress kg |
A | B | C | D | E | F | G | H | L | S | Artikelnummer | € | ||
 |
1 | 19 | 3 | Stahl verzinkt | Carbon-Stahl | 10 | 35 | - | 9,5 | 4,7 | 36,5 | - | - | - | - | 65,1 | 55,6 | A3009-13 | 81,80 |
|
2 | 25,4 | 3 | Stahl verzinkt | Carbon-Stahl | 35 | 140 | - | 11,9 | 6,3 | 44,5 | - | - | - | - | 70,6 | 58,7 | A1016-13 | 76,10 |
|
3 | 25,4 | 3 | Stahl verzinkt | Carbon-Stahl | 50 | 130 | - | 12,5 | 6,7 | 44,5 | - | - | - | - | 72,9 | 60,4 | A1508-13 | 73,00 |
|
4 | 32 | 3 | Stahl verzinkt | Carbon-Stahl | 100 | 200 | - | 10,4 | 7,7 | 60,0 | - | - | - | - | 95,3 | 84,9 | A1026-13 | 147,30 |
|
5 | 40 | 3 | Stahl verzinkt | Carbon-Stahl | 100 | 190 | - | 12,7 | 9,1 | 69,8 | - | - | - | - | 107,6 | 94,9 | A2008-13 | 200,20 |
|
6 | 50 | 3 | Stahl verzinkt | Carbon-Stahl | 170 | 410 | - | - | 13,0 | 101,6 | - | - | - | - | 138,7 | 126,7 | A4006-13 | 648,90 |
|
7 | 19 | 4 | Stahl verzinkt | Carbon-Stahl | 10 | 30 | 45,0 | 11,4 | 3,5 | 36,5 | 51,6 | 7,9 | - | - | 63,0 | 59,5 | A3010-13 | 106,20 |
|
8 | 25,4 | 4 | Stahl verzinkt | Carbon-Stahl | 35 | 100 | 50,0 | 13,8 | 5,9 | 44,5 | 53,3 | 7,9 | - | - | 67,1 | 61,2 | ||
|
9 | 25,4 | 4 | Stahl verzinkt | Carbon-Stahl | 50 | 130 | 56,0 | 19,3 | 6,7 | 44,5 | 52,9 | 2,0 | - | - | 72,2 | 61,3 | ||
|
10 | 25,4 | 4 | Stahl verzinkt | Carbon-Stahl | 100 | 180 | 75,0 | 17,0 | 7,5 | 60,0 | 77,5 | 9,5 | - | - | 94,6 | 87,1 | A1027-13 | 223,80 |
|
11 | 40 | 4 | Stahl verzinkt | Carbon-Stahl | 100 | 170 | 75,0 | 17,7 | 8,2 | 69,8 | 90,0 | 9,5 | - | - | 107,7 | 99,5 | A2009-13 | 283,60 |
|
12 | 50 | 4 | Stahl verzinkt | Carbon-Stahl | 170 | 410 | 114,3 | 25,7 | 13,0 | 101,6 | 114,0 | 12,7 | - | - | 139,7 | 126,7 | A4007-13 | 659,10 |
