Seilrollen Serie Seilrollen, Rad Polyamid
  •  Seilrollen Serie Seilrollen, Rad Polyamid

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

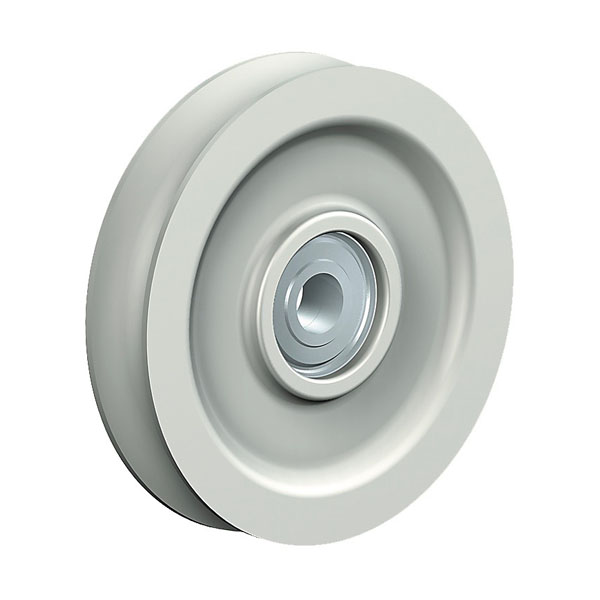

Seilrollen Serie Seilrollen Polyamid

PDF Produktblatt
  • max 320 kg
  • -30 °C - +80 °C
  • 40-134 mm
  •  Seilrollen Serie Seilrollen, Rad Polyamid

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Beschreibung

Bodenbeschaffenheit

Vorteile

  • hohe Abriebfestigkeit
  • sehr beständig gegen viele aggressive Medien
  • mit diversen Bock- und Lenkgehäusen auf Anfrage

Material

Material

Vollrad: Polyamid 6 – 1. Wahl

Dokumente/CAD

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD Pläne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

13 von 13 Artikeln dieser Serie werden angezeigt.

Artikelnummer Artikelart Preis € Menge
560/40 20,20

Seilrollen Serie Seilrollen, Rad Polyamid

Seilrolle Rad-∅ x Breite [mm]: 40x13

Seilrollen Serie Seilrollen, Rad Polyamid

Technische Daten

  • Tragkraft kg 47,5
  • Seil-Ø max. mm 5
  • Nuttiefe mm 5
  • Nutradius mm 2,5
  • Nabenlänge mm 13
  • Einbaulänge mm 7
  • Radlagerung 1 Rillen-Kugellager
  • Bohrungsdurchmesser mm 8
560/50 32,60

Seilrollen Serie Seilrollen, Rad Polyamid

Seilrolle Rad-∅ x Breite [mm]: 50x13

Seilrollen Serie Seilrollen, Rad Polyamid

Technische Daten

  • Tragkraft kg 47,5
  • Seil-Ø max. mm 4
  • Nuttiefe mm 6
  • Nutradius mm 2
  • Nabenlänge mm 13
  • Einbaulänge mm 8
  • Radlagerung 1 Rillen-Kugellager
  • Bohrungsdurchmesser mm 10
570/65 40,30

Seilrollen Serie Seilrollen, Rad Polyamid

Seilrolle Rad-∅ x Breite [mm]: 65x12

Seilrollen Serie Seilrollen, Rad Polyamid

Technische Daten

  • Tragkraft kg 137
  • Seil-Ø max. mm 8
  • Nuttiefe mm 5
  • Nutradius mm 4
  • Nabenlänge mm 13
  • Einbaulänge mm 8
  • Radlagerung 1 Rillen-Kugellager
  • Bohrungsdurchmesser mm 10
560/65 33,90

Seilrollen Serie Seilrollen, Rad Polyamid

Seilrolle Rad-∅ x Breite [mm]: 65x13

Seilrollen Serie Seilrollen, Rad Polyamid

Technische Daten

  • Tragkraft kg 81
  • Seil-Ø max. mm 5
  • Nuttiefe mm 6
  • Nutradius mm 2,5
  • Nabenlänge mm 13
  • Einbaulänge mm 8
  • Radlagerung 1 Rillen-Kugellager
  • Bohrungsdurchmesser mm 10
560/71 37,20

Seilrollen Serie Seilrollen, Rad Polyamid

Seilrolle Rad-∅ x Breite [mm]: 71x12,5

Seilrollen Serie Seilrollen, Rad Polyamid

Technische Daten

  • Tragkraft kg 100
  • Seil-Ø max. mm 3
  • Nuttiefe mm 4,5
  • Nutradius mm 1,75
  • Nabenlänge mm 13
  • Einbaulänge mm 8
  • Radlagerung 1 Rillen-Kugellager
  • Bohrungsdurchmesser mm 10
56/78 10,00

Seilrollen Serie Seilrollen, Rad Polyamid

Seilrolle Rad-∅ x Breite [mm]: 78x12

Seilrollen Serie Seilrollen, Rad Polyamid

Technische Daten

  • Tragkraft kg 50
  • Seil-Ø max. mm 8
  • Nuttiefe mm 4
  • Nutradius mm 4
  • Nabenlänge mm 15
  • Einbaulänge mm 15
  • Radlagerung Polyamid-Gleitlager
  • Bohrungsdurchmesser mm 10
560/78 38,60

Seilrollen Serie Seilrollen, Rad Polyamid

Seilrolle Rad-∅ x Breite [mm]: 78x15

Seilrollen Serie Seilrollen, Rad Polyamid

Technische Daten

  • Tragkraft kg 138
  • Seil-Ø max. mm 8
  • Nuttiefe mm 11
  • Nutradius mm 4
  • Nabenlänge mm 15
  • Einbaulänge mm 8
  • Radlagerung 1 Rillen-Kugellager
  • Bohrungsdurchmesser mm 10
570/78 38,00

Seilrollen Serie Seilrollen, Rad Polyamid

Seilrolle Rad-∅ x Breite [mm]: 78x19

Seilrollen Serie Seilrollen, Rad Polyamid

Technische Daten

  • Tragkraft kg 245
  • Seil-Ø max. mm 12
  • Nuttiefe mm 6
  • Nutradius mm 6
  • Nabenlänge mm 19,5
  • Einbaulänge mm 12
  • Radlagerung 1 Rillen-Kugellager
  • Bohrungsdurchmesser mm 15

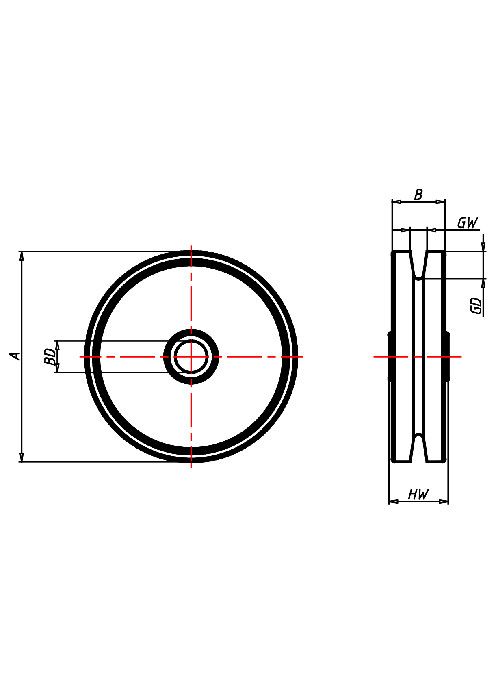

560/80 33,90

Seilrollen Serie Seilrollen, Rad Polyamid

Seilrolle Rad-∅ x Breite [mm]: 80x13

Seilrollen Serie Seilrollen, Rad Polyamid

Technische Daten

  • Tragkraft kg 85
  • Seil-Ø max. mm 4
  • Nuttiefe mm 6
  • Nutradius mm 2
  • Nabenlänge mm 13
  • Einbaulänge mm 8
  • Radlagerung 1 Rillen-Kugellager
  • Bohrungsdurchmesser mm 10
570/80 39,00

Seilrollen Serie Seilrollen, Rad Polyamid

Seilrolle Rad-∅ x Breite [mm]: 80x21

Seilrollen Serie Seilrollen, Rad Polyamid

Technische Daten

  • Tragkraft kg 125
  • Seil-Ø max. mm 8
  • Nuttiefe mm 15
  • Nutradius mm 4
  • Nabenlänge mm 19,5
  • Einbaulänge mm 12
  • Radlagerung 1 Rillen-Kugellager
  • Bohrungsdurchmesser mm 15
560/98 51,20

Seilrollen Serie Seilrollen, Rad Polyamid

Seilrolle Rad-∅ x Breite [mm]: 98x20

Seilrollen Serie Seilrollen, Rad Polyamid

Technische Daten

  • Tragkraft kg 150
  • Seil-Ø max. mm 6
  • Nuttiefe mm 9
  • Nutradius mm 3
  • Nabenlänge mm 20
  • Einbaulänge mm 20
  • Radlagerung 2 Rillen-Kugellager
  • Bohrungsdurchmesser mm 10
56/100 63,90

Seilrollen Serie Seilrollen, Rad Polyamid

Seilrolle Rad-∅ x Breite [mm]: 100x12

Seilrollen Serie Seilrollen, Rad Polyamid

Technische Daten

  • Tragkraft kg 70
  • Seil-Ø max. mm 4
  • Nuttiefe mm 9,5
  • Nutradius mm 2
  • Nabenlänge mm 17
  • Einbaulänge mm 17
  • Radlagerung Polyamid-Gleitlager
  • Bohrungsdurchmesser mm 10
560/134 47,80

Seilrollen Serie Seilrollen, Rad Polyamid

Seilrolle Rad-∅ x Breite [mm]: 134x15

Seilrollen Serie Seilrollen, Rad Polyamid

Technische Daten

  • Tragkraft kg 145
  • Seil-Ø max. mm 5
  • Nuttiefe mm 9
  • Nutradius mm 2,6
  • Nabenlänge mm 17
  • Einbaulänge mm 10
  • Radlagerung 1 Rillen-Kugellager
  • Bohrungsdurchmesser mm 12
