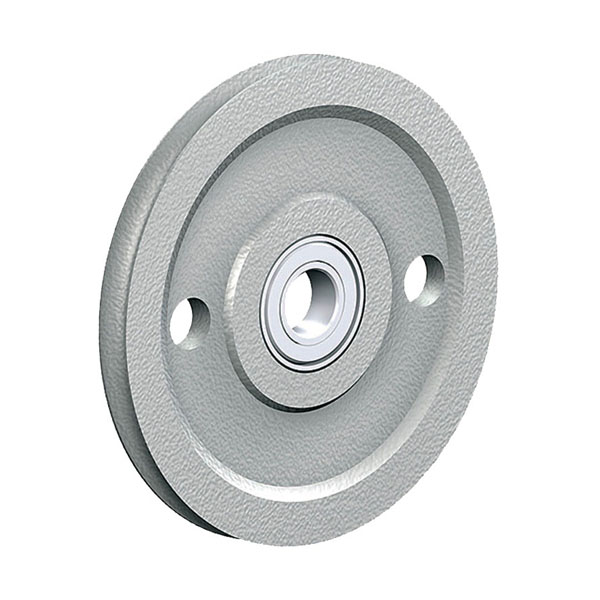

Seilrollen Serie Seilrollen, Rad Grauguss
  • Seilrollen Serie Seilrollen, Rad Grauguss

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Seilrollen Serie Seilrollen Grauguss

PDF Produktblatt
  • max 800 kg
  • -20 °C - +80 °C
  • 92-260 mm
  • ++
    Leicht lenkend
  • +++
    Verschleißarm
  • +++
    Stoßfest
  • ++
    Bodenschonend
  • +++
    Witterungsbeständig
  • Seilrollen Serie Seilrollen, Rad Grauguss

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Beschreibung

Vorteile

  • hohe Tragkraft
  • Seilrille voll bearbeitet
  • mit diversen Bock- und Lenkgehäusen auf Anfrage

Material

Material

Vollrad: WHCK - Radkörper aus Grauguss

Dokumente/CAD

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

6 von 6 Artikeln dieser Serie werden angezeigt.

Artikelnummer Artikelart Preis € Menge
92 WHCK 15

Seilrollen Serie Seilrollen, Rad Grauguss

Seilrolle Rad-∅ x Breite [mm]: 92x11

Seilrollen Serie Seilrollen, Rad Grauguss

Technische Daten

  • Tragkraft kg 250
  • Seil-Ø max. mm 7
  • Nuttiefe mm 6
  • Nutradius mm 3,5
  • Nabenlänge mm 11
  • Einbaulänge mm 11
  • Radlagerung 1 Rillen-Kugellager 6202 ZZ
  • Bohrungsdurchmesser mm 15
140 WHCK 17

Seilrollen Serie Seilrollen, Rad Grauguss

Seilrolle Rad-∅ x Breite [mm]: 140x12

Technische Daten

  • Tragkraft kg 330
  • Seil-Ø max. mm 7
  • Nuttiefe mm 7,5
  • Nutradius mm 3,5
  • Nabenlänge mm 12
  • Einbaulänge mm 12
  • Radlagerung 1 Rillen-Kugellager 6203 ZZ
  • Bohrungsdurchmesser mm 17

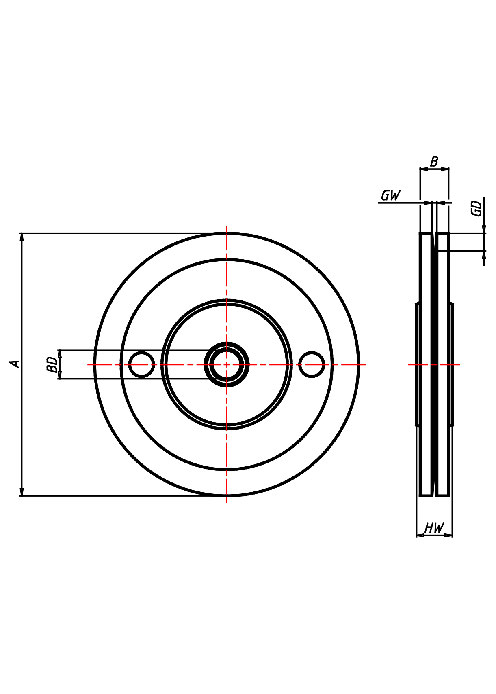

185 WHCK 20

Seilrollen Serie Seilrollen, Rad Grauguss

Seilrolle Rad-∅ x Breite [mm]: 185x20

Seilrollen Serie Seilrollen, Rad Grauguss

Technische Daten

  • Tragkraft kg 550
  • Seil-Ø max. mm 7
  • Nuttiefe mm 12,5
  • Nutradius mm 3,5
  • Nabenlänge mm 25
  • Einbaulänge mm 25
  • Radlagerung 1 Rillen-Kugellager 6204 2RS
  • Bohrungsdurchmesser mm 20
225 WHCK 25

Seilrollen Serie Seilrollen, Rad Grauguss

Seilrolle Rad-∅ x Breite [mm]: 225x22

Seilrollen Serie Seilrollen, Rad Grauguss

Technische Daten

  • Tragkraft kg 650
  • Seil-Ø max. mm 7
  • Nuttiefe mm 12,5
  • Nutradius mm 3,5
  • Nabenlänge mm 29
  • Einbaulänge mm 29
  • Radlagerung 2 Rillen-Kugellager 6305 2RS
  • Bohrungsdurchmesser mm 25
235 WHCK 25

Seilrollen Serie Seilrollen, Rad Grauguss

Seilrolle Rad-∅ x Breite [mm]: 235x38

Technische Daten

  • Tragkraft kg 750
  • Seil-Ø max. mm 10
  • Nuttiefe mm 17,5
  • Nutradius mm 5,0
  • Nabenlänge mm 49
  • Einbaulänge mm 49
  • Radlagerung 2 Rillen-Kugellager 6307 2RS
  • Bohrungsdurchmesser mm 25
260 WHCK 25

Seilrollen Serie Seilrollen, Rad Grauguss

Seilrolle Rad-∅ x Breite [mm]: 260x38

Seilrollen Serie Seilrollen, Rad Grauguss

Technische Daten

  • Tragkraft kg 800
  • Seil-Ø max. mm 11
  • Nuttiefe mm 20
  • Nutradius mm 5,6
  • Nabenlänge mm 49
  • Einbaulänge mm 49
  • Radlagerung 2 Rillen-Kugellager 6205 2RS
  • Bohrungsdurchmesser mm 25
