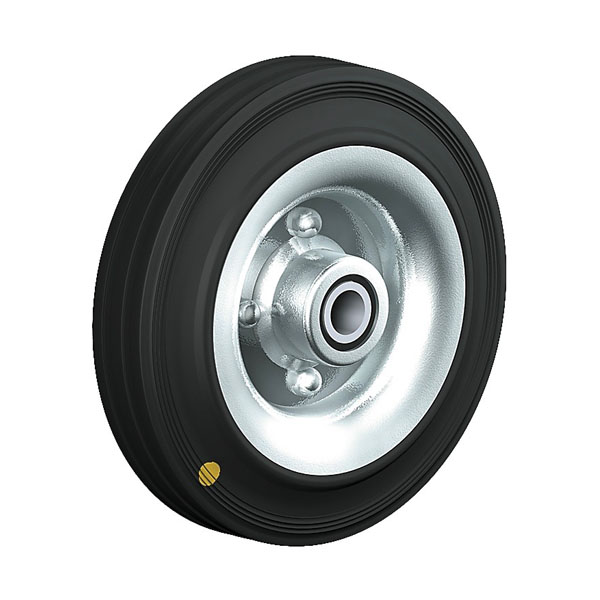

Lose Räder Serie ELV

 PDF Produktblatt

max 205 kg
-20 °C - +60 °C
100-200 mm

++

Leicht lenkend
++

Verschleißarm
++

Stoßfest
++

Bodenschonend
++

Witterungsbeständig

Vorteile

elektrisch leitfähig
geräuscharmer Lauf
großer Fahrkomfort
beständig gegen verdünnte Säuren

Anwendungen

Müllbehälter

Material

Lauffläche: Vollgummi elektrisch leitfähig, elektrisch leitfähig, Durchgangswiderstand <10⁴Ω
Felge: Verschraubte Stahlfelge verzinkt, Durchgangswiderstand <10#*4

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

6 von 6 Artikeln dieser Serie werden angezeigt.

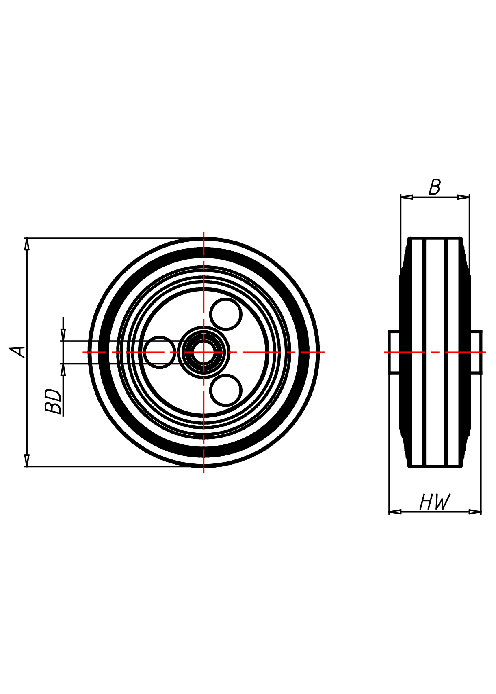

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Nabenlänge mm	Einbaulänge mm	Bohrungsdurchmesser mm
100 ELB 10	Rad	100x30	70	40	40	10
Lose Räder Serie ELV, Rad Rad Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 70 Nabenlänge mm 40 Einbaulänge mm 40 Radlagerung Rollenlager Bohrungsdurchmesser mm 10 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
125 ELB 15	Rad	125x38	100	49	49	15
Lose Räder Serie ELV, Rad Rad Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 100 Nabenlänge mm 49 Einbaulänge mm 49 Radlagerung Rollenlager Bohrungsdurchmesser mm 15 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
160 ELB 20	Rad	160x40	135	49	49	20
Lose Räder Serie ELV, Rad Rad Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 135 Nabenlänge mm 49 Einbaulänge mm 49 Radlagerung Rollenlager Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
200 ELK 20	Rad	200x50	205	59	59	20
Lose Räder Serie ELV, Rad Rad Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 205 Nabenlänge mm 59 Einbaulänge mm 59 Radlagerung 2 Rillen-Kugellager 6204 ZZ Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
200 ELB 20	Rad	200x50	205	59	59	20
Lose Räder Serie ELV, Rad Rad Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 205 Nabenlänge mm 59 Einbaulänge mm 59 Radlagerung Rollenlager Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
200 ELK 25	Rad	200x50	205	59	59	25
Lose Räder Serie ELV, Rad Rad Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 205 Nabenlänge mm 59 Einbaulänge mm 59 Radlagerung 2 Rillen-Kugellager 6005 ZZ Bohrungsdurchmesser mm 25 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
