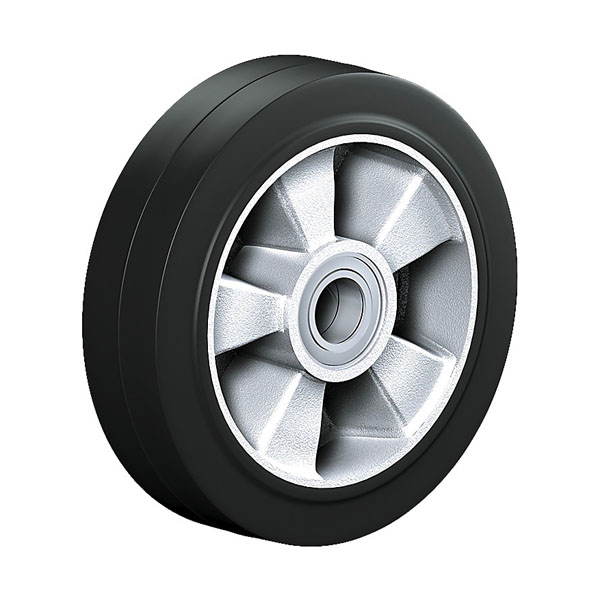

Hubwagen-/Staplerräder Serie E

 PDF Produktblatt

max 700 kg
-20 °C - +70 °C
100-300 mm

++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
+++

Bodenschonend
++

Witterungsbeständig

Vorteile

hoher Fahrkomfort
sehr laufruhig
geringer Rollwiderstand
abriebfest
korrosionsbeständig
spurfrei in grau

Anwendungen

Müllbehälter

Material

Laufbelag: Elastik-Vollgummireifen, schwarz, 73±5 Shore A, aufvulkanisiert
Felge: Spritzguss-Aluminiumlegierung

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

27 von 27 Artikeln dieser Serie werden angezeigt.

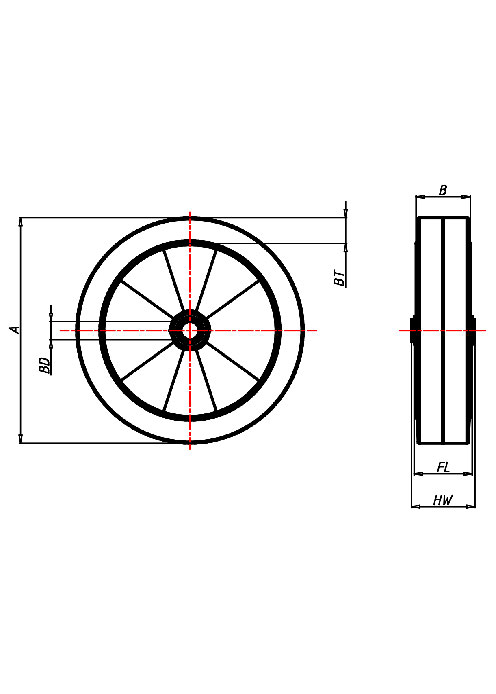

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Reifenstärke mm	Nabenlänge mm	Einbaulänge mm	Bohrungsdurchmesser mm
100 EK 15	Rad	100x40	150	28,5	40	38	15
Hubwagen-/Staplerräder Serie E, Rad Rad Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 150 Reifenstärke mm 28,5 Nabenlänge mm 40 Einbaulänge mm 38 Radlagerung 2 Rillen-Kugellager 6202 ZZ Bohrungsdurchmesser mm 15 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
100 EB 15	Rad	100x40	150	28,5	40	40	15
Hubwagen-/Staplerräder Serie E, Rad Rad Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 150 Reifenstärke mm 28,5 Nabenlänge mm 40 Einbaulänge mm 40 Radlagerung Rollenlager + Nabendeckel Bohrungsdurchmesser mm 15 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
125 LEK 15	Rad	125x40	180	20	40	38	15
Hubwagen-/Staplerräder Serie E, Rad Rad Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 180 Reifenstärke mm 20 Nabenlänge mm 40 Einbaulänge mm 38 Radlagerung 2 Rillen-Kugellager 6204 ZZ Bohrungsdurchmesser mm 15 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
125 LEB 15	Rad	125x40	180	20	40	40	15
Hubwagen-/Staplerräder Serie E, Rad Rad Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 180 Reifenstärke mm 20 Nabenlänge mm 40 Einbaulänge mm 40 Radlagerung Rollenlager + Nabendeckel Bohrungsdurchmesser mm 15 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
125 EK 20	Rad	125x50	220	34	50	44	20
Hubwagen-/Staplerräder Serie E, Rad Rad Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 220 Reifenstärke mm 34 Nabenlänge mm 50 Einbaulänge mm 44 Radlagerung 2 Rillen-Kugellager 6204 ZZ Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
125 EB 15	Rad	125x50	220	34	50	50	15
Hubwagen-/Staplerräder Serie E, Rad Rad Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 220 Reifenstärke mm 34 Nabenlänge mm 50 Einbaulänge mm 50 Radlagerung Rollenlager + Nabendeckel Bohrungsdurchmesser mm 15 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
160 EK 20	Rad	160x50	300	30	60	54	20
Hubwagen-/Staplerräder Serie E, Rad Rad Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 300 Reifenstärke mm 30 Nabenlänge mm 60 Einbaulänge mm 54 Radlagerung 2 Rillen-Kugellager 6204 ZZ Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
160 EB 20	Rad	160x50	300	30	60	60	20
Hubwagen-/Staplerräder Serie E, Rad Rad Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 300 Reifenstärke mm 30 Nabenlänge mm 60 Einbaulänge mm 60 Radlagerung Rollenlager + Nabendeckel Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
180 EK 20	Rad	180x50	350	20	60	54	20
Hubwagen-/Staplerräder Serie E, Rad Rad Rad-∅ x Breite [mm]: 180x50 Technische Daten Tragkraft kg 350 Reifenstärke mm 20 Nabenlänge mm 60 Einbaulänge mm 54 Radlagerung 2 Rillen-Kugellager 6204 ZZ Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
180 EB 20	Rad	180x50	350	20	60	60	20
Hubwagen-/Staplerräder Serie E, Rad Rad Rad-∅ x Breite [mm]: 180x50 Technische Daten Tragkraft kg 350 Reifenstärke mm 20 Nabenlänge mm 60 Einbaulänge mm 60 Radlagerung Rollenlager + Nabendeckel Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
200 EK 20	Rad	200x50	450	30	60	54	20
Hubwagen-/Staplerräder Serie E, Rad Rad Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Reifenstärke mm 30 Nabenlänge mm 60 Einbaulänge mm 54 Radlagerung 2 Rillen-Kugellager 6204 ZZ Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
200 EB 20	Rad	200x50	450	30	60	60	20
Hubwagen-/Staplerräder Serie E, Rad Rad Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Reifenstärke mm 30 Nabenlänge mm 60 Einbaulänge mm 60 Radlagerung Rollenlager + Nabendeckel Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
200 EK 25	Rad	200x50	450	30	60	52	25
Hubwagen-/Staplerräder Serie E, Rad Rad Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Reifenstärke mm 30 Nabenlänge mm 60 Einbaulänge mm 52 Radlagerung 2 Rillen-Kugellager 6005 ZZ Bohrungsdurchmesser mm 25 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
200 EB 25	Rad	200x50	450	30	60	60	25
Hubwagen-/Staplerräder Serie E, Rad Rad Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Reifenstärke mm 30 Nabenlänge mm 60 Einbaulänge mm 60 Radlagerung Rollenlager + Nabendeckel Bohrungsdurchmesser mm 25 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
230 EK 20	Rad	230x50	500	30	60	54	20
Hubwagen-/Staplerräder Serie E, Rad Rad Rad-∅ x Breite [mm]: 230x50 Technische Daten Tragkraft kg 500 Reifenstärke mm 30 Nabenlänge mm 60 Einbaulänge mm 54 Radlagerung 2 Rillen-Kugellager 6204 ZZ Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
230 EB 20	Rad	230x50	500	30	60	60	20
Hubwagen-/Staplerräder Serie E, Rad Rad Rad-∅ x Breite [mm]: 230x50 Technische Daten Tragkraft kg 500 Reifenstärke mm 30 Nabenlänge mm 60 Einbaulänge mm 60 Radlagerung Rollenlager + Nabendeckel Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
230 EK 25	Rad	230x50	500	30	60	50	25
Hubwagen-/Staplerräder Serie E, Rad Rad Rad-∅ x Breite [mm]: 230x50 Technische Daten Tragkraft kg 500 Reifenstärke mm 30 Nabenlänge mm 60 Einbaulänge mm 50 Radlagerung 2 Rillen-Kugellager 6005 ZZ Bohrungsdurchmesser mm 25 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
230 EB 25	Rad	230x50	500	30	60	60	25
Hubwagen-/Staplerräder Serie E, Rad Rad Rad-∅ x Breite [mm]: 230x50 Technische Daten Tragkraft kg 500 Reifenstärke mm 30 Nabenlänge mm 60 Einbaulänge mm 60 Radlagerung Rollenlager + Nabendeckel Bohrungsdurchmesser mm 25 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
250 LEK 20	Rad	250x50	530	33	60	54	20
Hubwagen-/Staplerräder Serie E, Rad Rad Rad-∅ x Breite [mm]: 250x50 Technische Daten Tragkraft kg 530 Reifenstärke mm 33 Nabenlänge mm 60 Einbaulänge mm 54 Radlagerung 2 Rillen-Kugellager 6204 ZZ Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
250 LEB 20	Rad	250x50	530	33	60	60	20
Hubwagen-/Staplerräder Serie E, Rad Rad Rad-∅ x Breite [mm]: 250x50 Technische Daten Tragkraft kg 530 Reifenstärke mm 33 Nabenlänge mm 60 Einbaulänge mm 60 Radlagerung Rollenlager + Nabendeckel Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
250 LEK 25	Rad	250x50	530	33	60	50	25
Hubwagen-/Staplerräder Serie E, Rad Rad Rad-∅ x Breite [mm]: 250x50 Technische Daten Tragkraft kg 530 Reifenstärke mm 33 Nabenlänge mm 60 Einbaulänge mm 50 Radlagerung 2 Rillen-Kugellager 6005 ZZ Bohrungsdurchmesser mm 25 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
250 LEB 25	Rad	250x50	530	33	60	60	25
Hubwagen-/Staplerräder Serie E, Rad Rad Rad-∅ x Breite [mm]: 250x50 Technische Daten Tragkraft kg 530 Reifenstärke mm 33 Nabenlänge mm 60 Einbaulänge mm 60 Radlagerung Rollenlager + Nabendeckel Bohrungsdurchmesser mm 25 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
250 EK 20	Rad	250x60	600	30	70	64	20
Hubwagen-/Staplerräder Serie E, Rad Rad Rad-∅ x Breite [mm]: 250x60 Technische Daten Tragkraft kg 600 Reifenstärke mm 30 Nabenlänge mm 70 Einbaulänge mm 64 Radlagerung 2 Rillen-Kugellager 6204 ZZ Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
250 EB 20	Rad	250x60	600	30	70	70	20
Hubwagen-/Staplerräder Serie E, Rad Rad Rad-∅ x Breite [mm]: 250x60 Technische Daten Tragkraft kg 600 Reifenstärke mm 30 Nabenlänge mm 70 Einbaulänge mm 70 Radlagerung Rollenlager + Nabendeckel Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
250 EK 25	Rad	250x60	600	30	70	60	25
Hubwagen-/Staplerräder Serie E, Rad Rad Rad-∅ x Breite [mm]: 250x60 Technische Daten Tragkraft kg 600 Reifenstärke mm 30 Nabenlänge mm 70 Einbaulänge mm 60 Radlagerung 2 Rillen-Kugellager 6005 ZZ Bohrungsdurchmesser mm 25 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
250 EB 25	Rad	250x60	600	30	70	70	25
Hubwagen-/Staplerräder Serie E, Rad Rad Rad-∅ x Breite [mm]: 250x60 Technische Daten Tragkraft kg 600 Reifenstärke mm 30 Nabenlänge mm 70 Einbaulänge mm 70 Radlagerung Rollenlager + Nabendeckel Bohrungsdurchmesser mm 25 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
300 EK 30	Rad	300x60	700	31	75	74	30
Hubwagen-/Staplerräder Serie E, Rad Rad Rad-∅ x Breite [mm]: 300x60 Technische Daten Tragkraft kg 700 Reifenstärke mm 31 Nabenlänge mm 75 Einbaulänge mm 74 Radlagerung 2 Rillen-Kugellager 6206 ZZ Bohrungsdurchmesser mm 30 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
