Transportrollen Serie CR, Rad TLSBA

 PDF Produktblatt

max 300 kg
-20° C - +80 °C
125-200 mm

+++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
+++

Bodenschonend
++

Witterungsbeständig

Vorteile

durch ballige - weiche Lauffläche sehr ergonomisch
sehr geräuscharmer Lauf
sehr geringer Rollwiderstand
sehr drehfreudig
abrieb- und reißfest
sehr beständig gegen viele aggressive Medien

Anwendungen

Metalltechnik
Werkstätten
Tischlerei Holzbau
Bau

Material

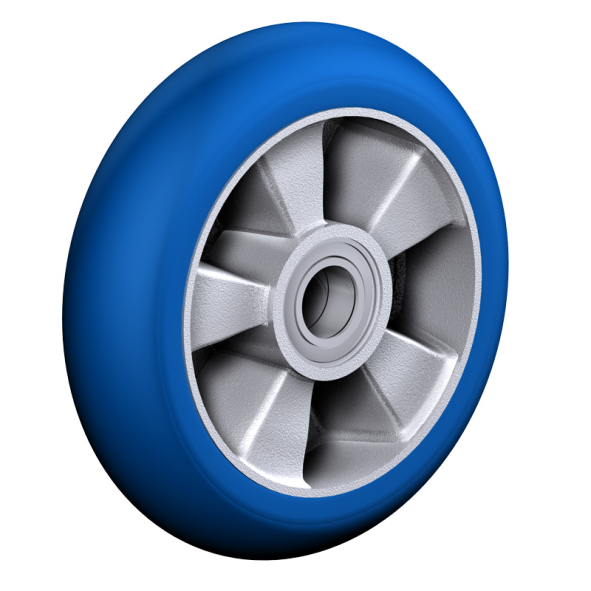

Laufbelag: Guss-Polyurethane 85 ± 2 Shore A ballig - weich
Felge: Spritzguss-Aluminium-Legierung

Material Gabel

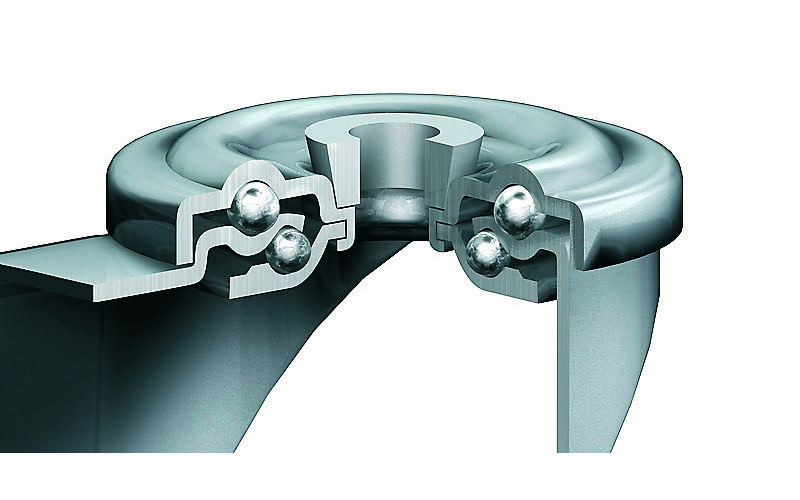

Transportlenkgehäuse mit Rückenloch, Ausführung: elektrolytisch verzinkt - chrompassiviert, zweifaches Kugellager - vernietet, Stahlkugeln gehärtet, Radachse verschraubt, Totalfeststeller

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

6 von 6 Artikeln dieser Serie werden angezeigt.

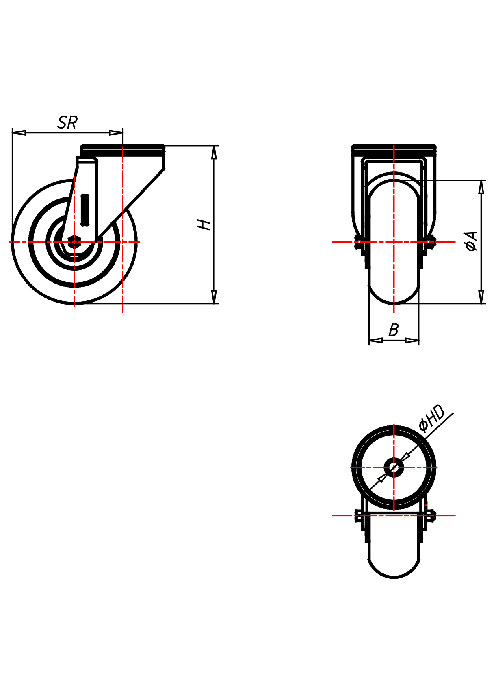

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Loch-Ø HD mm	Störkreisradius SR mm

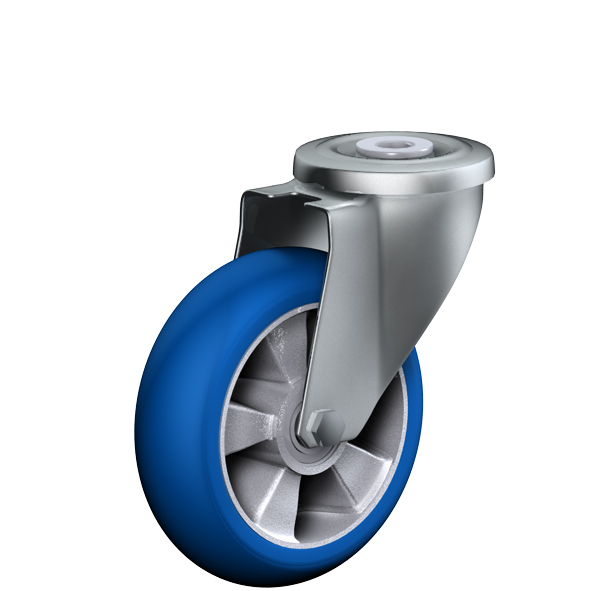

CRS 125 TLSBAK	Lenkrolle	125x50	200	160	12,5	114
Transportrollen Serie CR, Rad TLSBA Lenkrolle Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Loch-Ø HD mm 12,5 Störkreisradius SR mm 114 Radlagerung Kugellager PDF Datenblatt

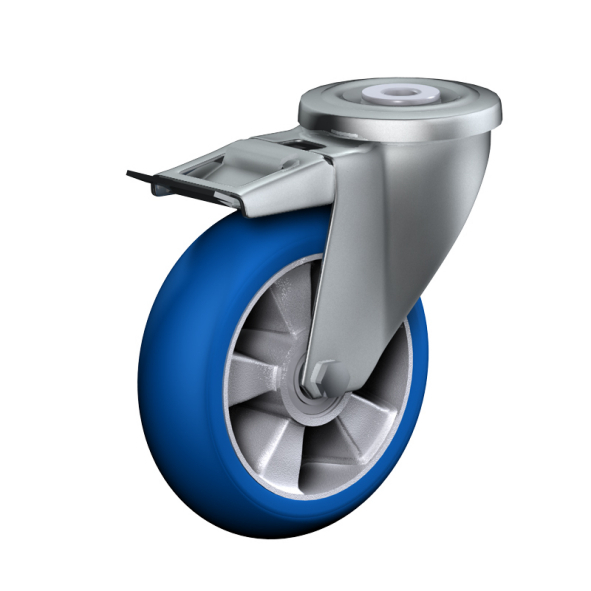

CRST 125 TLSBAK	Lenkrolle mit Totalfeststeller	125x50	200	160	12,5	140
Transportrollen Serie CR, Rad TLSBA Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt
CRS 150 TLSBAK	Lenkrolle	150x50	200	191	12,5	133
Transportrollen Serie CR, Rad TLSBA Lenkrolle Rad-∅ x Breite [mm]: 150x50 Technische Daten Tragkraft kg 200 Bauhöhe H mm 191 Loch-Ø HD mm 12,5 Störkreisradius SR mm 133 Radlagerung Kugellager PDF Datenblatt
CRST 150 TLSBAK	Lenkrolle mit Totalfeststeller	150x50	200	191	12,5	168
Transportrollen Serie CR, Rad TLSBA Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x50 Technische Daten Tragkraft kg 200 Bauhöhe H mm 191 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Kugellager
CR 200 TLSBAK	Lenkrolle	200x50	300	240	12,5	161
Transportrollen Serie CR, Rad TLSBA Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 161 Radlagerung Kugellager PDF Datenblatt

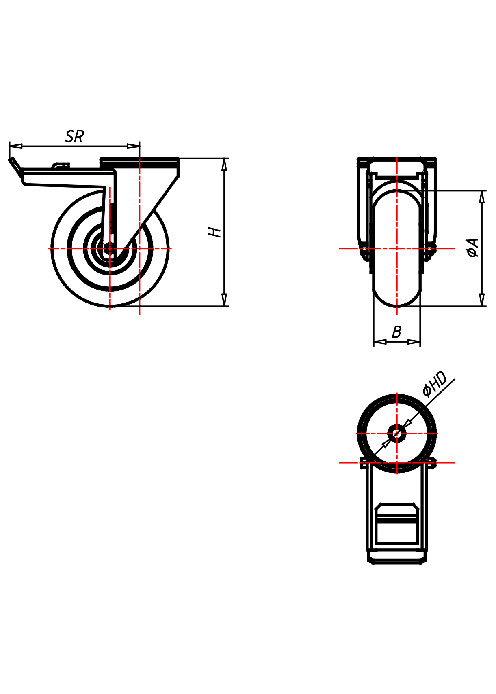

CRT 200 TLSBAK	Lenkrolle mit Totalfeststeller	200x50	300	240	12,5	168
Transportrollen Serie CR, Rad TLSBA Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt
