Transportrollen Serie CR, Rad EL

 PDF Produktblatt

max 205 kg
-20 °C - +60 °C
80-200 mm

++

Leicht lenkend
++

Verschleißarm
++

Stoßfest
++

Bodenschonend
++

Witterungsbeständig

Bodenbeschaffenheit

PVC/Estrich
Asphalt
Hindernisse

Vorteile

elektrisch leitfähig
geräuscharmer Lauf
großer Fahrkomfort
beständig gegen verdünnte Säuren

Anwendungen

Prüfgeräte

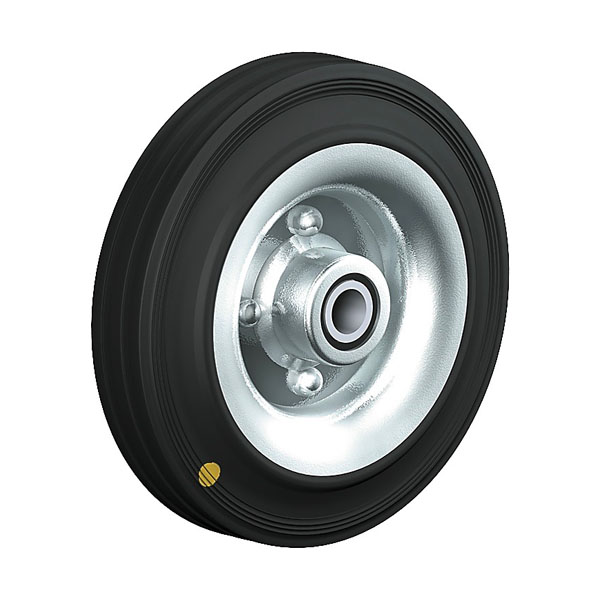

Material

Lauffläche: Vollgummi elektrisch leitfähig, elektrisch leitfähig, Durchgangswiderstand <10⁴Ω
Felge: Verschraubte Stahlfelge verzinkt, Durchgangswiderstand <10#*4

Material Gabel

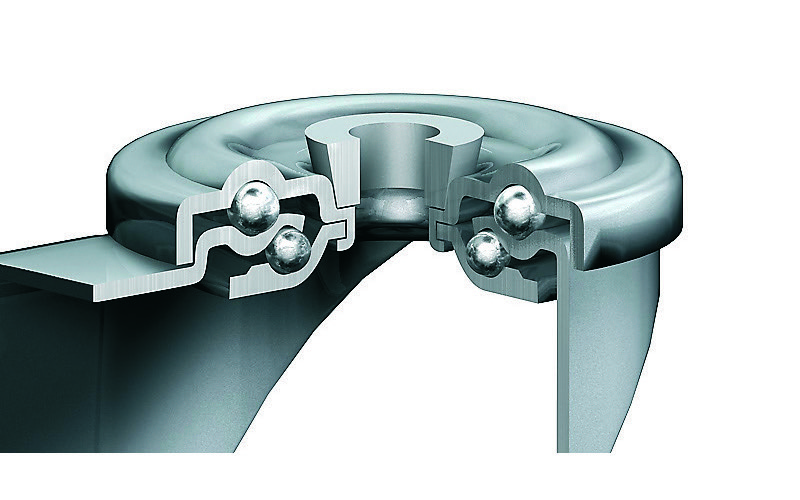

Transportlenkgehäuse mit Rückenloch, Ausführung: elektrolytisch verzinkt - chrompassiviert, zweifaches Kugellager - vernietet, Stahlkugeln gehärtet, Radachse verschraubt, Totalfeststeller

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD Pläne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

14 von 14 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Loch-Ø HD mm	Störkreisradius SR mm	Preis €

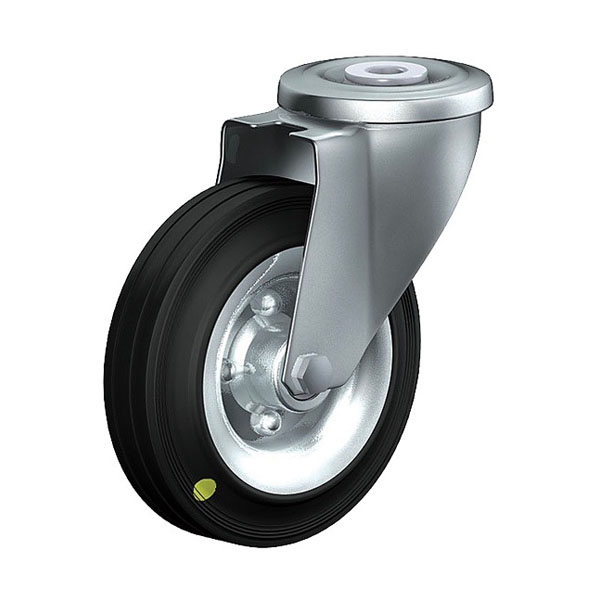

CR 80 ELB	Lenkrolle	80x25	60	106	12,5	74	40,40
Transportrollen Serie CR, Rad EL Lenkrolle Rad-∅ x Breite [mm]: 80x25 Technische Daten Tragkraft kg 60 Bauhöhe H mm 106 Loch-Ø HD mm 12,5 Störkreisradius SR mm 74 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

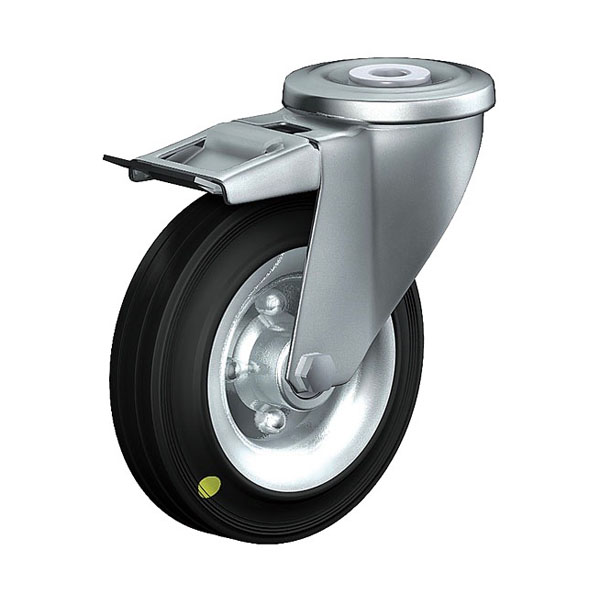

CRT 80 ELB	Lenkrolle mit Totalfeststeller	80x25	60	106	12,5	108	54,20
Transportrollen Serie CR, Rad EL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x25 Technische Daten Tragkraft kg 60 Bauhöhe H mm 106 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Rollenlager PDF Datenblatt
CR 100 ELB	Lenkrolle	100x30	120	128	12,5	88	44,70
Transportrollen Serie CR, Rad EL Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 88 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 100 ELB	Lenkrolle mit Totalfeststeller	100x30	120	128	12,5	108	57,10
Transportrollen Serie CR, Rad EL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRS 125 ELB	Lenkrolle	125x38	130	160	12,5	113	60,40
Transportrollen Serie CR, Rad EL Lenkrolle Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 130 Bauhöhe H mm 160 Loch-Ø HD mm 12,5 Störkreisradius SR mm 113 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRST 125 ELB	Lenkrolle mit Totalfeststeller	125x38	130	160	12,5	140	73,00
Transportrollen Serie CR, Rad EL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 130 Bauhöhe H mm 160 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 160 ELK	Lenkrolle	160x40	180	191	12,5	133	85,40
Transportrollen Serie CR, Rad EL Lenkrolle Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 180 Bauhöhe H mm 191 Loch-Ø HD mm 12,5 Störkreisradius SR mm 133 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 160 ELK	Lenkrolle mit Totalfeststeller	160x40	180	191	12,5	168	100,10
Transportrollen Serie CR, Rad EL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 180 Bauhöhe H mm 191 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

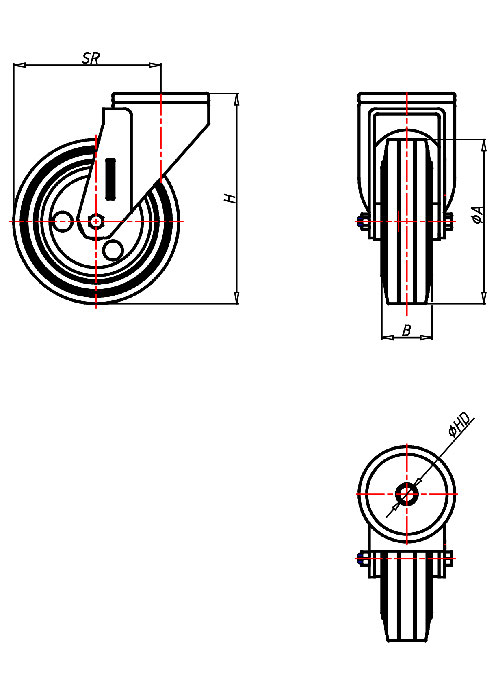

CR 160 ELB	Lenkrolle	160x40	180	191	12,5	133	69,50
Transportrollen Serie CR, Rad EL Lenkrolle Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 180 Bauhöhe H mm 191 Loch-Ø HD mm 12,5 Störkreisradius SR mm 133 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 160 ELB	Lenkrolle mit Totalfeststeller	160x40	180	191	12,5	168	84,30
Transportrollen Serie CR, Rad EL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 180 Bauhöhe H mm 191 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 200 ELK	Lenkrolle	200x50	205	240	12,5	161	88,60
Transportrollen Serie CR, Rad EL Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 205 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 161 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

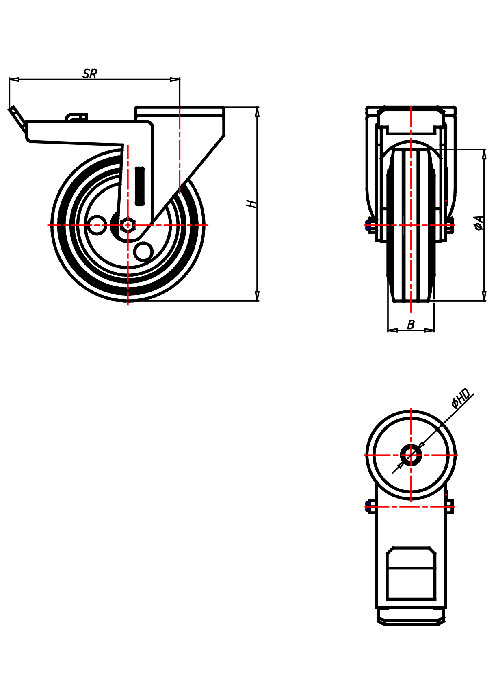

CRT 200 ELK	Lenkrolle mit Totalfeststeller	200x50	205	240	12,5	168	107,30
Transportrollen Serie CR, Rad EL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 205 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 200 ELB	Lenkrolle	200x50	205	240	12,5	161	94,10
Transportrollen Serie CR, Rad EL Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 205 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 161 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 200 ELB	Lenkrolle mit Totalfeststeller	200x50	205	240	12,5	168	112,50
Transportrollen Serie CR, Rad EL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 205 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Gewinde M10x30
Art.Nr. GEWINDE M10 I

verzinkt
Stahl 8.8 verzinkt
M10x25

Menge € 2,60/Stk., exkl. Versandkosten
Gewinde M12x30
Art.Nr. GEWINDE M12 II

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € 3,90/Stk., exkl. Versandkosten
Gewinde M14x30
Art.Nr. GEWINDE M14 I

verzinkt
Stahl 8.8 verzinkt
M14x30

Menge € 4,30/Stk., exkl. Versandkosten
Gewinde M16x30
Art.Nr. GEWINDE M16 I

verzinkt
Stahl 8.8 verzinkt
M16x30

Menge € 6,70/Stk., exkl. Versandkosten
Montagezapfen 16,5x45
Art.Nr. MONTAGEZAPFEN 16,5

Rundrohr
Stahl verzinkt
16x45
M8 auf 20

Menge € 6,30/Stk., exkl. Versandkosten
Montagezapfen 19,0x45
Art.Nr. MONTAGEZAPFEN 19

Rundrohr
Stahl verzinkt
19x45
M8 auf 20

Menge € 6,30/Stk., exkl. Versandkosten
Montagezapfen 20,5x45
Art.Nr. MONTAGEZAPFEN 20,5

Rundrohr
Stahl verzinkt
20,5x45
M8 auf 20

Menge € 6,30/Stk., exkl. Versandkosten
Montagezapfen 22,0x45
Art.Nr. MONTAGEZAPFEN 22

Rundrohr
Stahl verzinkt
22x45
M8 auf 20

Menge € 6,30/Stk., exkl. Versandkosten
Montagezapfen 25,5x45
Art.Nr. MONTAGEZAPFEN 25,5

Rundrohr
Stahl verzinkt
25,5x45
M8 auf 20

Menge € 6,80/Stk., exkl. Versandkosten
Montagezapfen 27,5x45
Art.Nr. MONTAGEZAPFEN 27,5

Rundrohr
Stahl verzinkt
27,5x45
M8 auf 20

Menge € 6,80/Stk., exkl. Versandkosten
Montagezapfen 32,0x45
Art.Nr. MONTAGEZAPFEN 32

Rundrohr
Stahl verzinkt
32x45
M6 auf 7

Menge € 9,80/Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € auf Anfrage/Stk., exkl. Versandkosten
