Apparaterollen Serie 800P, Rad AEL

 PDF Produktblatt

max 120 kg
-20 °C - +70 °C
100-200 mm

++

Leicht lenkend
++

Verschleißarm
++

Stoßfest
+++

Bodenschonend
+++

Witterungsbeständig

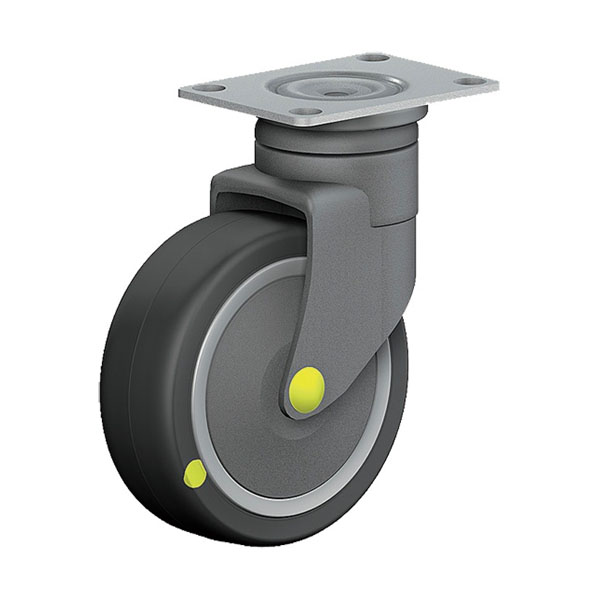

Lenkrolle

Dimensionen anzeigen

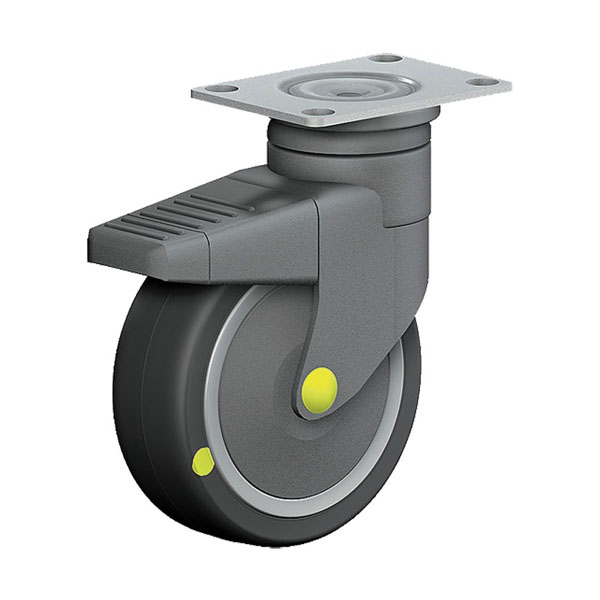

Lenkrolle mit Totalfeststeller

Dimensionen anzeigen

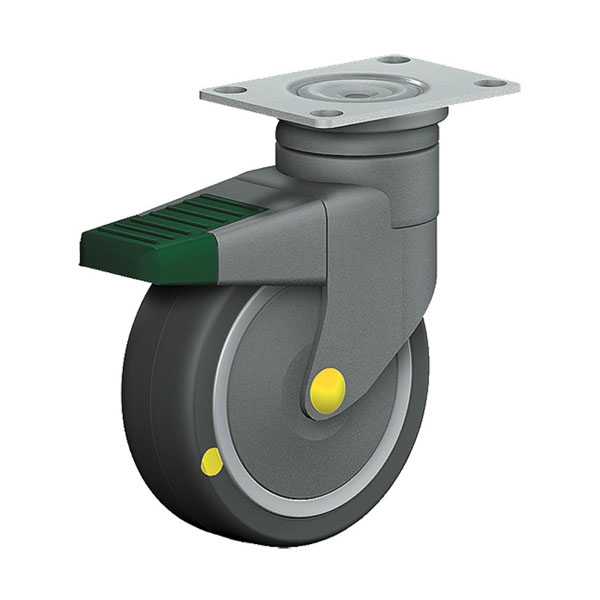

Mit Richtungsfeststeller

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Vorteile

elektrisch leitfähig
geräuscharmer Lauf
geringer Rollwiderstand
spurfrei
hohe Stoßfestigkeit
sehr beständig gegen viele aggressive Medien

Anwendungen

Metalltechnik
Werkstätten
Tischlerei Holzbau

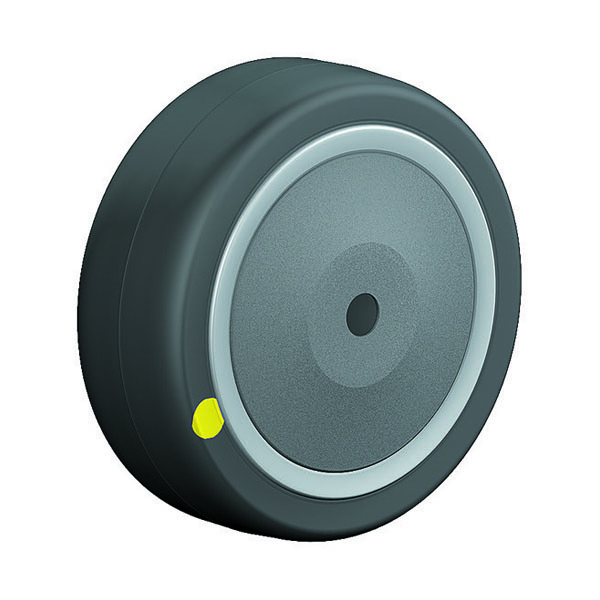

Material

Laufbelag: Polyurethan, 90±3 Shore A Elektrisch leitfähig <10⁴Ω
Felge: Polyamid 6 – 1. Wahl

Material Gabel

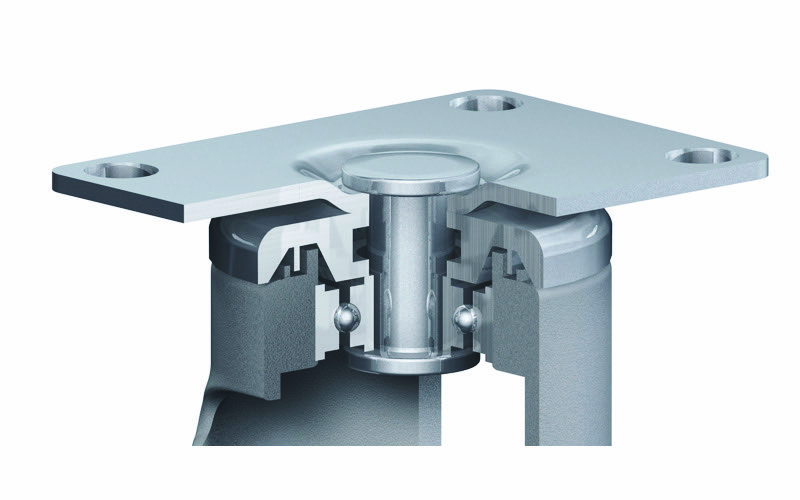

Ausführung: Polyamid 6- glasfaserverstärkt, grau - RAL 7005, wasserfestes Präzisionskugellager DIN 625 2RS - doppelt gedichtet, Radachse verschraubt, Total-/Richtungsfeststeller

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

12 von 12 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
800 PT 102 AELK	Lenkrolle	100x32	100	145	90x70	70x50	8,5	94
Apparaterollen Serie 800P, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 100 Bauhöhe H mm 145 Plattengröße TP mm 90x70 Lochabstand HS mm 70x50 Loch-Ø HD mm 8,5 Störkreisradius SR mm 94 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

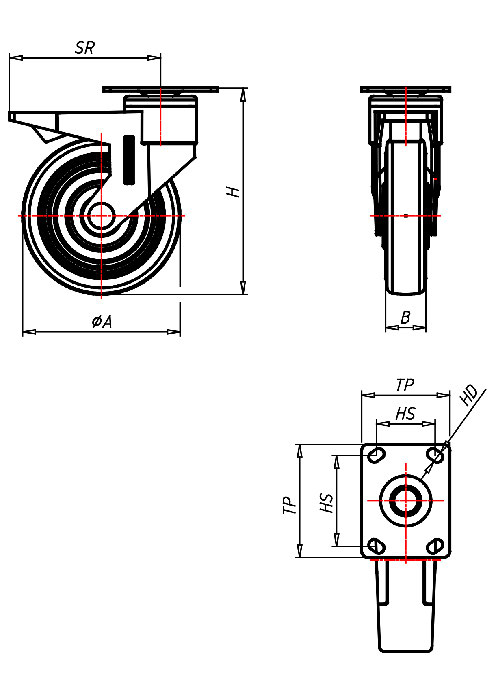

801 PT 102 AELK	Lenkrolle mit Totalfeststeller	100x32	100	145	90x70	70x50	8,5	110
Apparaterollen Serie 800P, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 100 Bauhöhe H mm 145 Plattengröße TP mm 90x70 Lochabstand HS mm 70x50 Loch-Ø HD mm 8,5 Störkreisradius SR mm 110 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
807 PT 102 AELK	Lenkrolle mit Richtungsfeststeller	100x32	100	145	90x70	70x50	8,5	110
Apparaterollen Serie 800P, Rad AEL Lenkrolle mit Richtungsfeststeller Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 100 Bauhöhe H mm 145 Plattengröße TP mm 90x70 Lochabstand HS mm 70x50 Loch-Ø HD mm 8,5 Störkreisradius SR mm 110 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

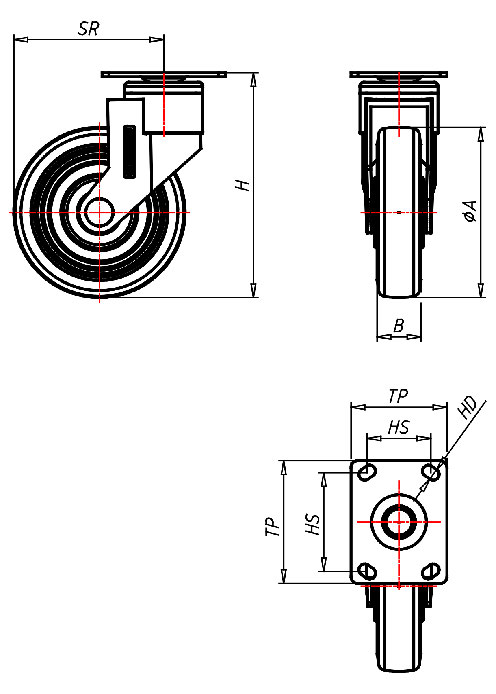

800 PT 127 AELK	Lenkrolle	125x32	100	165	90x70	70x50	8,5	111
Apparaterollen Serie 800P, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 125x32 Technische Daten Tragkraft kg 100 Bauhöhe H mm 165 Plattengröße TP mm 90x70 Lochabstand HS mm 70x50 Loch-Ø HD mm 8,5 Störkreisradius SR mm 111 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
801 PT 127 AELK	Lenkrolle mit Totalfeststeller	125x32	100	165	90x70	70x50	8,5	120
Apparaterollen Serie 800P, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x32 Technische Daten Tragkraft kg 100 Bauhöhe H mm 165 Plattengröße TP mm 90x70 Lochabstand HS mm 70x50 Loch-Ø HD mm 8,5 Störkreisradius SR mm 120 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
807 PT 127 AELK	Lenkrolle mit Richtungsfeststeller	125x32	100	165	90x70	70x50	8,5	120
Apparaterollen Serie 800P, Rad AEL Lenkrolle mit Richtungsfeststeller Rad-∅ x Breite [mm]: 125x32 Technische Daten Tragkraft kg 100 Bauhöhe H mm 165 Plattengröße TP mm 90x70 Lochabstand HS mm 70x50 Loch-Ø HD mm 8,5 Störkreisradius SR mm 120 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
800 PT 150 AELK	Lenkrolle	150x32	120	195	90x70	70x50	8,5	125
Apparaterollen Serie 800P, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 150x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 195 Plattengröße TP mm 90x70 Lochabstand HS mm 70x50 Loch-Ø HD mm 8,5 Störkreisradius SR mm 125 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
801 PT 150 AELK	Lenkrolle mit Totalfeststeller	150x32	120	195	90x70	70x50	8,5	134
Apparaterollen Serie 800P, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 195 Plattengröße TP mm 90x70 Lochabstand HS mm 70x50 Loch-Ø HD mm 8,5 Störkreisradius SR mm 134 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
807 PT 150 AELK	Lenkrolle mit Richtungsfeststeller	150x32	120	195	90x70	70x50	8,5	134
Apparaterollen Serie 800P, Rad AEL Lenkrolle mit Richtungsfeststeller Rad-∅ x Breite [mm]: 150x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 195 Plattengröße TP mm 90x70 Lochabstand HS mm 70x50 Loch-Ø HD mm 8,5 Störkreisradius SR mm 134 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
800 PT 200 AELK	Lenkrolle	200x32	120	251	90x70	70x50	8,5	168
Apparaterollen Serie 800P, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 200x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 251 Plattengröße TP mm 90x70 Lochabstand HS mm 70x50 Loch-Ø HD mm 8,5 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
801 PT 200 AELK	Lenkrolle mit Totalfeststeller	200x32	120	251	90x70	70x50	8,5	168
Apparaterollen Serie 800P, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 251 Plattengröße TP mm 90x70 Lochabstand HS mm 70x50 Loch-Ø HD mm 8,5 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
807 PT 200 AELK	Lenkrolle mit Richtungsfeststeller	200x32	120	251	90x70	70x50	8,5	168
Apparaterollen Serie 800P, Rad AEL Lenkrolle mit Richtungsfeststeller Rad-∅ x Breite [mm]: 200x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 251 Plattengröße TP mm 90x70 Lochabstand HS mm 70x50 Loch-Ø HD mm 8,5 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Befestigungsschraube M8x20 mm
Art.Nr. M 8X20

verzinkt
Stahl 8.8 verzinkt
M8x20

Menge € /Stk., exkl. Versandkosten
