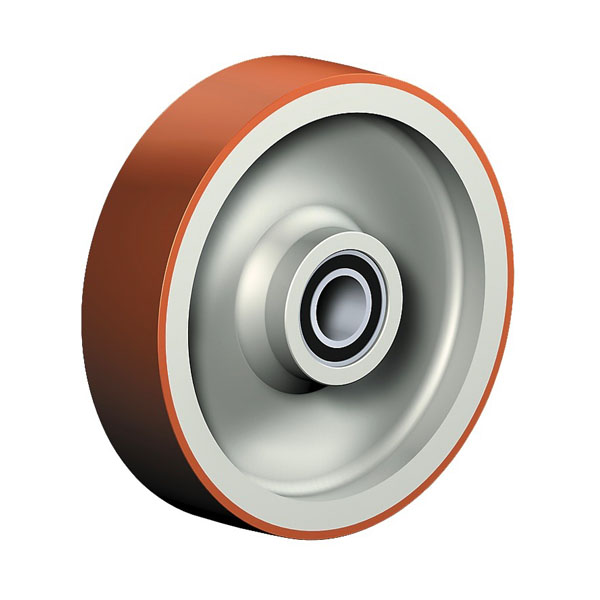

Wheels Series AL

 PDF product sheet

max 550 kg
-30 °C - +80 °C
80-200 mm

++

swivels easily
++

wear resistant
++

shock proof
++

floor protective
+++

weather proof

Advantages

low rolling resistance
high abrasion and tear resistance
easy to clean
good chemical resistance

Applications

Fork-lifts

Material

Coated in injected polyurethane, 58±3 Shore D
High quality nylon wheel centre

Cadenas Partcommunity-Portal

For a PDF with the technical description and detailed 3D CAD plans, please select the desired version. You can then download a PDF with the technical description or access detailed 3D CAD plans via our Cadenas Partcommunity portal.

The models have been carefully designed and validated for correctness. However, we take no responsibility for any incorrect or incomplete data.

Select version

16 of 16 items in this series are displayed.

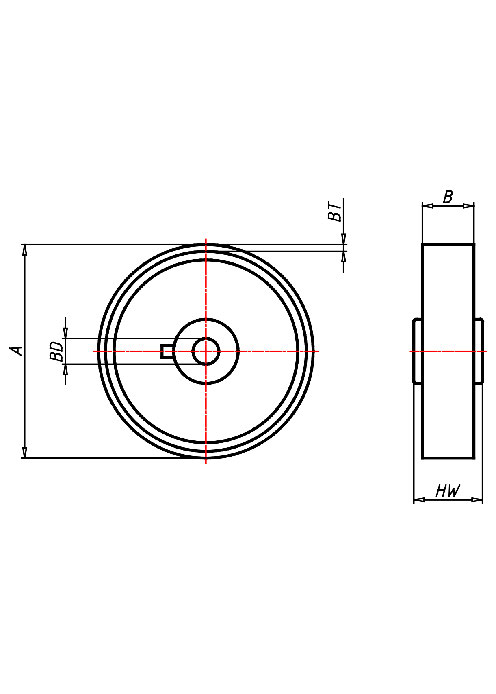

Article number	Articel type	Wheel-Ø A x width B mm	Load Capacity kg	Band thickness mm	Hub width mm	Fixing length mm	Bore diameter mm
80 ALBX 12	Wheel	80x24	100	3,5	40	40	12
Wheels Series AL, Wheel Wheel Wheel-∅ x width [mm]: 80x24 Technische Daten Tragkraft kg 100 Reifenstärke mm 3,5 Nabenlänge mm 40 Einbaulänge mm 40 Radlagerung Stainless steel roller bearing Bohrungsdurchmesser mm 12 PDF Data sheet 3D model (Cardenas Customer portal)
80 ALB 12	Wheel	80x25	100	3,5	40	40	12
Wheels Series AL, Wheel Wheel Wheel-∅ x width [mm]: 80x25 Technische Daten Tragkraft kg 100 Reifenstärke mm 3,5 Nabenlänge mm 40 Einbaulänge mm 40 Radlagerung Roller bearing Bohrungsdurchmesser mm 12 PDF Data sheet 3D model (Cardenas Customer portal)
80 AL-12	Wheel	80x25	100	3,5	40	40	12
Wheels Series AL, Wheel Wheel Wheel-∅ x width [mm]: 80x25 Technische Daten Tragkraft kg 100 Reifenstärke mm 3,5 Nabenlänge mm 40 Einbaulänge mm 40 Radlagerung Nylon plain bearing Bohrungsdurchmesser mm 12 PDF Data sheet 3D model (Cardenas Customer portal)
100 ALBX 15	Wheel	100x30	160	2,5	40	40	15
Wheels Series AL, Wheel Wheel Wheel-∅ x width [mm]: 100x30 Technische Daten Tragkraft kg 160 Reifenstärke mm 2,5 Nabenlänge mm 40 Einbaulänge mm 40 Radlagerung Stainless steel roller bearing Bohrungsdurchmesser mm 15 PDF Data sheet 3D model (Cardenas Customer portal)
100 ALB 15	Wheel	100x30	160	2,5	40	40	15
Wheels Series AL, Wheel Wheel Wheel-∅ x width [mm]: 100x30 Technische Daten Tragkraft kg 160 Reifenstärke mm 2,5 Nabenlänge mm 40 Einbaulänge mm 40 Radlagerung Roller bearing Bohrungsdurchmesser mm 15 PDF Data sheet 3D model (Cardenas Customer portal)
100 AL-15	Wheel	100x30	160	2,5	40	40	15
Wheels Series AL, Wheel Wheel Wheel-∅ x width [mm]: 100x30 Technische Daten Tragkraft kg 160 Reifenstärke mm 2,5 Nabenlänge mm 40 Einbaulänge mm 40 Radlagerung Nylon plain bearing Bohrungsdurchmesser mm 15 PDF Data sheet 3D model (Cardenas Customer portal)
125 ALBX 15	Wheel	125x30	230	4	40	40	15
Wheels Series AL, Wheel Wheel Wheel-∅ x width [mm]: 125x30 Technische Daten Tragkraft kg 230 Reifenstärke mm 4 Nabenlänge mm 40 Einbaulänge mm 40 Radlagerung Stainless steel roller bearing Bohrungsdurchmesser mm 15 PDF Data sheet 3D model (Cardenas Customer portal)
125 ALB 15	Wheel	125x30	230	4	40	40	15
Wheels Series AL, Wheel Wheel Wheel-∅ x width [mm]: 125x30 Technische Daten Tragkraft kg 230 Reifenstärke mm 4 Nabenlänge mm 40 Einbaulänge mm 40 Radlagerung Roller bearing Bohrungsdurchmesser mm 15 PDF Data sheet 3D model (Cardenas Customer portal)
125 AL-15	Wheel	125x30	230	4	40	40	15
Wheels Series AL, Wheel Wheel Wheel-∅ x width [mm]: 125x30 Technische Daten Tragkraft kg 230 Reifenstärke mm 4 Nabenlänge mm 40 Einbaulänge mm 40 Radlagerung Nylon plain bearing Bohrungsdurchmesser mm 15 PDF Data sheet 3D model (Cardenas Customer portal)
150 ALBX 20	Wheel	150x40	350	5	50	50	20
Wheels Series AL, Wheel Wheel Wheel-∅ x width [mm]: 150x40 Technische Daten Tragkraft kg 350 Reifenstärke mm 5 Nabenlänge mm 50 Einbaulänge mm 50 Radlagerung Stainless steel roller bearing Bohrungsdurchmesser mm 20 PDF Data sheet 3D model (Cardenas Customer portal)
150 ALB 20	Wheel	150x40	350	5	50	50	20
Wheels Series AL, Wheel Wheel Wheel-∅ x width [mm]: 150x40 Technische Daten Tragkraft kg 350 Reifenstärke mm 5 Nabenlänge mm 50 Einbaulänge mm 50 Radlagerung Roller bearing Bohrungsdurchmesser mm 20 PDF Data sheet 3D model (Cardenas Customer portal)
150 AL-20	Wheel	150x40	350	5	50	50	20
Wheels Series AL, Wheel Wheel Wheel-∅ x width [mm]: 150x40 Technische Daten Tragkraft kg 350 Reifenstärke mm 5 Nabenlänge mm 50 Einbaulänge mm 50 Radlagerung Nylon plain bearing Bohrungsdurchmesser mm 20 PDF Data sheet 3D model (Cardenas Customer portal)
200 ALK 20	Wheel	200x50	550	4,5	60	54	20
Wheels Series AL, Wheel Wheel Wheel-∅ x width [mm]: 200x50 Technische Daten Tragkraft kg 550 Reifenstärke mm 4,5 Nabenlänge mm 60 Einbaulänge mm 54 Radlagerung 2 Ball bearings 6204 2RS Bohrungsdurchmesser mm 20 PDF Data sheet 3D model (Cardenas Customer portal)
200 ALBX 20	Wheel	200x50	550	4,5	60	60	20
Wheels Series AL, Wheel Wheel Wheel-∅ x width [mm]: 200x50 Technische Daten Tragkraft kg 550 Reifenstärke mm 4,5 Nabenlänge mm 60 Einbaulänge mm 60 Radlagerung Stainless steel roller bearing Bohrungsdurchmesser mm 20 PDF Data sheet 3D model (Cardenas Customer portal)
200 ALB 20	Wheel	200x50	550	4,5	60	60	20
Wheels Series AL, Wheel Wheel Wheel-∅ x width [mm]: 200x50 Technische Daten Tragkraft kg 550 Reifenstärke mm 4,5 Nabenlänge mm 60 Einbaulänge mm 60 Radlagerung Roller bearing Bohrungsdurchmesser mm 20 PDF Data sheet 3D model (Cardenas Customer portal)
200 AL-20	Wheel	200x50	550	4,5	60	60	20
Wheels Series AL, Wheel Wheel Wheel-∅ x width [mm]: 200x50 Technische Daten Tragkraft kg 550 Reifenstärke mm 4,5 Nabenlänge mm 60 Einbaulänge mm 60 Radlagerung Nylon plain bearing Bohrungsdurchmesser mm 20 PDF Data sheet 3D model (Cardenas Customer portal)
