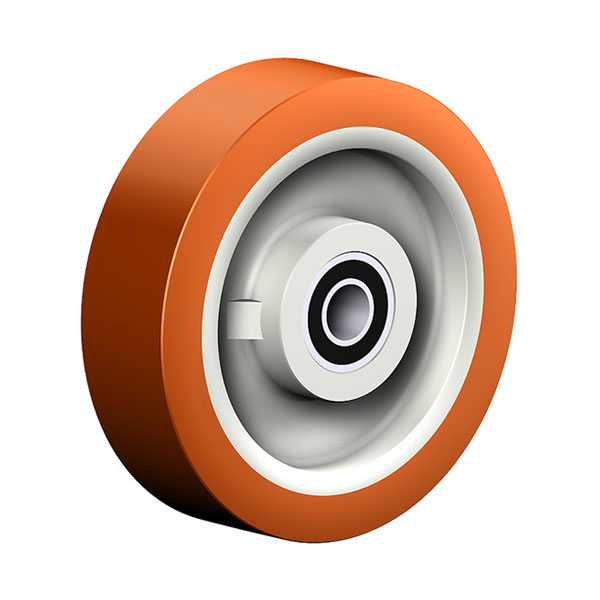

Schwerlast Serie PD, Rad A

 PDF Produktblatt

max 700 kg
-30 °C - +80 °C
100-225 mm

++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
+++

Bodenschonend
++

Witterungsbeständig

Lenkrolle

Dimensionen anzeigen
Lenkrolle mit Totalfeststeller

Dimensionen anzeigen
Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

geräuscharmer Lauf
geringer Rollwiderstand
abrieb- und reißfest
hohe Stoßfestigkeit
leichte Reinigung
sehr beständig gegen viele aggressive Medien

Anwendungen

Gestelle
Maschinenwagen
Metalltechnik
Tischlerei Holzbau
Werkstätten
Arbeitsbühnen, Gerüste
Bau
Schwere Transportwagen

Material

Laufbelag: Guss-Polyurethan, 95±3 Shore A
Felge: Polyamid 6 – 1. Wahl

Material Gabel

Ausführung: elektrolytisch verzinkt, gehärtete Stahlkugeln, zweifache Kugelbahnen aus gehärtetem Stahlblech, mit starkem Zentralzapfen verschraubt und gesichert – nachstellbar, Staubring und Dichtung aus thermoplastischem Kunststoff, Radachse verschraubt, Totalfeststeller nachstellbar –
Vor- oder Nachlauf möglich

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD Pläne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

54 von 54 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm	Preis €
PD 100 AK	Lenkrolle	100x30	200	138	105x85	80x60	8,5	93	65,90
Schwerlast Serie PD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 138 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 93 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 100 AK	Lenkrolle mit Totalfeststeller	100x30	200	138	105x85	80x60	8,5	140	86,50
Schwerlast Serie PD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 138 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 100 AK	Bockrolle	100x30	200	138	105x85	80x60	8,5		44,00
Schwerlast Serie PD, Rad A Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 138 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 100 AB	Lenkrolle	100x30	200	138	105x85	80x60	8,5	93	57,50
Schwerlast Serie PD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 138 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 93 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 100 AB	Lenkrolle mit Totalfeststeller	100x30	200	138	105x85	80x60	8,5	140	78,10
Schwerlast Serie PD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 138 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 100 AB	Bockrolle	100x30	200	138	105x85	80x60	8,5		35,40
Schwerlast Serie PD, Rad A Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 138 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 100 A	Lenkrolle	100x30	200	138	105x85	80x60	8,5	93	54,20
Schwerlast Serie PD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 138 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 93 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 100 A	Lenkrolle mit Totalfeststeller	100x30	200	138	105x85	80x60	8,5	140	74,80
Schwerlast Serie PD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 138 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 100 A	Bockrolle	100x30	200	138	105x85	80x60	8,5		31,40
Schwerlast Serie PD, Rad A Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 138 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 125 AK	Lenkrolle	125x30	250	164	135x110	105x80	10,5	106	75,20
Schwerlast Serie PD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 250 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 106 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 125 AK	Lenkrolle mit Totalfeststeller	125x30	250	164	135x110	105x80	10,5	140	95,90
Schwerlast Serie PD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 250 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 125 AK	Bockrolle	125x30	250	164	135x110	105x80	10,5		54,70
Schwerlast Serie PD, Rad A Bockrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 250 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 125 AB	Lenkrolle	125x30	250	164	135x110	105x80	10,5	106	66,50
Schwerlast Serie PD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 250 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 106 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 125 AB	Lenkrolle mit Totalfeststeller	125x30	250	164	135x110	105x80	10,5	140	87,70
Schwerlast Serie PD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 250 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 125 AB	Bockrolle	125x30	250	164	135x110	105x80	10,5		46,10
Schwerlast Serie PD, Rad A Bockrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 250 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 125 A	Lenkrolle	125x30	250	164	135x110	105x80	10,5	106	62,90
Schwerlast Serie PD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 250 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 106 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 125 A	Lenkrolle mit Totalfeststeller	125x30	250	164	135x110	105x80	10,5	140	83,50
Schwerlast Serie PD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 250 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 125 A	Bockrolle	125x30	250	164	135x110	105x80	10,5		42,20
Schwerlast Serie PD, Rad A Bockrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 250 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 150 AK	Lenkrolle	150x40	400	195	135x110	105x80	10,5	127	89,50
Schwerlast Serie PD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 127 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 150 AK	Lenkrolle mit Totalfeststeller	150x40	400	195	135x110	105x80	10,5	140	110,30
Schwerlast Serie PD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 150 AK	Bockrolle	150x40	400	195	135x110	105x80	10,5		68,60
Schwerlast Serie PD, Rad A Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 150 AB	Lenkrolle	150x40	400	195	135x110	105x80	10,5	127	82,50
Schwerlast Serie PD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 127 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 150 AB	Lenkrolle mit Totalfeststeller	150x40	400	195	135x110	105x80	10,5	140	102,90
Schwerlast Serie PD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 150 AB	Bockrolle	150x40	400	195	135x110	105x80	10,5		61,40
Schwerlast Serie PD, Rad A Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 150 A	Lenkrolle	150x40	400	195	135x110	105x80	10,5	127	77,80
Schwerlast Serie PD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 127 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 150 A	Lenkrolle mit Totalfeststeller	150x40	400	195	135x110	105x80	10,5	140	98,60
Schwerlast Serie PD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 150 A	Bockrolle	150x40	400	195	135x110	105x80	10,5		57,50
Schwerlast Serie PD, Rad A Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 175 AK	Lenkrolle	175x40	500	238	135x110	105x80	12,5	154	121,20
Schwerlast Serie PD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 500 Bauhöhe H mm 238 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 154 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 175 AK	Lenkrolle mit Totalfeststeller	175x40	500	238	135x110	105x80	12,5	170	158,60
Schwerlast Serie PD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 500 Bauhöhe H mm 238 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 175 AK	Bockrolle	175x40	500	238	135x110	105x80	12,5		88,00
Schwerlast Serie PD, Rad A Bockrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 500 Bauhöhe H mm 238 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 175 AB	Lenkrolle	175x40	500	238	135x110	105x80	12,5	154	107,70
Schwerlast Serie PD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 500 Bauhöhe H mm 238 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 154 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 175 AB	Lenkrolle mit Totalfeststeller	175x40	500	238	135x110	105x80	12,5	170	146,10
Schwerlast Serie PD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 500 Bauhöhe H mm 238 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 175 AB	Bockrolle	175x40	500	238	135x110	105x80	12,5		74,80
Schwerlast Serie PD, Rad A Bockrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 500 Bauhöhe H mm 238 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 175 A	Lenkrolle	175x40	500	238	135x110	105x80	12,5	154	102,90
Schwerlast Serie PD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 500 Bauhöhe H mm 238 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 154 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 175 A	Lenkrolle mit Totalfeststeller	175x40	500	238	135x110	105x80	12,5	170	141,30
Schwerlast Serie PD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 500 Bauhöhe H mm 238 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 175 A	Bockrolle	175x40	500	238	135x110	105x80	12,5		70,10
Schwerlast Serie PD, Rad A Bockrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 500 Bauhöhe H mm 238 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 200 AK	Lenkrolle	200x50	600	250	135x110	105x80	12,5	167	138,50
Schwerlast Serie PD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 600 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 167 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 200 AK	Lenkrolle mit Totalfeststeller	200x50	600	250	135x110	105x80	12,5	170	176,20
Schwerlast Serie PD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 600 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 200 AK	Bockrolle	200x50	600	250	135x110	105x80	12,5		105,20
Schwerlast Serie PD, Rad A Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 600 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 200 AB	Lenkrolle	200x50	600	250	135x110	105x80	12,5	167	129,60
Schwerlast Serie PD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 600 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 167 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 200 AB	Lenkrolle mit Totalfeststeller	200x50	600	250	135x110	105x80	12,5	170	167,60
Schwerlast Serie PD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 600 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 200 AB	Bockrolle	200x50	600	250	135x110	105x80	12,5		97,60
Schwerlast Serie PD, Rad A Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 600 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 200 A	Lenkrolle	200x50	600	250	135x110	105x80	12,5	167	123,00
Schwerlast Serie PD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 600 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 167 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 200 A	Lenkrolle mit Totalfeststeller	200x50	600	250	135x110	105x80	12,5	170	161,00
Schwerlast Serie PD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 600 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 200 A	Bockrolle	200x50	600	250	135x110	105x80	12,5		90,80
Schwerlast Serie PD, Rad A Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 600 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 225 AK	Lenkrolle	225x50	700	293	135x110	105x80	12,5	185	157,00
Schwerlast Serie PD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 225x50 Technische Daten Tragkraft kg 700 Bauhöhe H mm 293 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 185 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 225 AK	Lenkrolle mit Totalfeststeller	225x50	700	293	135x110	105x80	12,5	185	194,90
Schwerlast Serie PD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 225x50 Technische Daten Tragkraft kg 700 Bauhöhe H mm 293 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 185 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 225 AK	Bockrolle	225x50	700	293	135x110	105x80	12,5		132,60
Schwerlast Serie PD, Rad A Bockrolle Rad-∅ x Breite [mm]: 225x50 Technische Daten Tragkraft kg 700 Bauhöhe H mm 293 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 225 AB	Lenkrolle	225x50	700	293	135x110	105x80	12,5	185	150,40
Schwerlast Serie PD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 225x50 Technische Daten Tragkraft kg 700 Bauhöhe H mm 293 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 185 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 225 AB	Lenkrolle mit Totalfeststeller	225x50	700	293	135x110	105x80	12,5	185	187,90
Schwerlast Serie PD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 225x50 Technische Daten Tragkraft kg 700 Bauhöhe H mm 293 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 185 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 225 AB	Bockrolle	225x50	700	293	135x110	105x80	12,5		126,10
Schwerlast Serie PD, Rad A Bockrolle Rad-∅ x Breite [mm]: 225x50 Technische Daten Tragkraft kg 700 Bauhöhe H mm 293 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 225 A	Lenkrolle	225x50	700	293	135x110	105x80	12,5	185	141,50
Schwerlast Serie PD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 225x50 Technische Daten Tragkraft kg 700 Bauhöhe H mm 293 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 185 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 225 A	Lenkrolle mit Totalfeststeller	225x50	700	293	135x110	105x80	12,5	185	179,80
Schwerlast Serie PD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 225x50 Technische Daten Tragkraft kg 700 Bauhöhe H mm 293 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 185 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 225 A	Bockrolle	225x50	700	293	135x110	105x80	12,5		117,40
Schwerlast Serie PD, Rad A Bockrolle Rad-∅ x Breite [mm]: 225x50 Technische Daten Tragkraft kg 700 Bauhöhe H mm 293 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Gegenplatte 105x85x3,5 mm
Art.Nr. GEGENPLATTE 1

blank
Stahl blank
105x85x3,5
80x60

Menge € 3,90/Stk., exkl. Versandkosten
Gegenplatte 135x110x5 mm
Art.Nr. GEGENPLATTE 2

blank
Stahl blank
135x110x5
105x80

Menge € 6,70/Stk., exkl. Versandkosten
Gegenplatte 135x110x8 mm
Art.Nr. GEGENPLATTE 3

blank
Stahl blank
135x110x8
105x80

Menge € 10,00/Stk., exkl. Versandkosten
Richtungsfeststeller DL3
Art.Nr. DL 3

360 Grad
Stahlblech verzinkt
135x110
105x80

Menge € 20,40/Stk., exkl. Versandkosten
Befestigungsschraube M8x20 mm
Art.Nr. M 8X20

verzinkt
Stahl 8.8 verzinkt
M8x20

Menge € 0,20/Stk., exkl. Versandkosten
Befestigungsschraube M10x20 mm
Art.Nr. M 10X20

verzinkt
Stahl 8.8 verzinkt
M10x20

Menge € 0,40/Stk., exkl. Versandkosten
Befestigungsschraube M12x25 mm
Art.Nr. M 12X25

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € 0,70/Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € auf Anfrage/Stk., exkl. Versandkosten
