Kugelrollen Serie A7 S/3

 PDF Produktblatt

max 2000 kg
-30 °C - +100 °C

Vorteile

Gehäuse aus einem Stück Stahl gedreht
Lagerung nach dem Kugel-Rezirkulationsprinzip
Tragkugeln laufen auf gehärteten Bahnen
Bodenplatte mit vier Befestigungsbohrungen

Anwendungen

Fertigungsstraßen
Förderstrecken

Material

Kugel: Carbon-Stahl oder Edelstahl

Gehäuse CNC-gedreht aus einem Stück Stahl

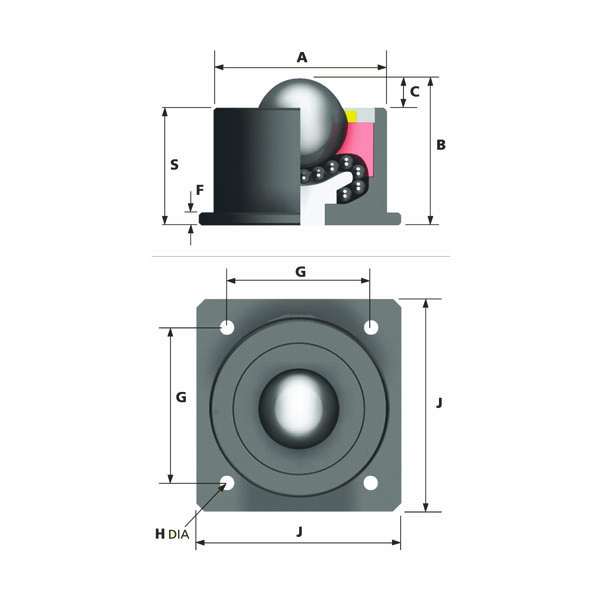

Hevi-Load Elemente arbeiten nach dem Kugel-Rezirkulationsprinzip
Tragkugeln laufen auf einem gehärteten Kugelbett

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

10 von 10 Artikeln dieser Serie werden angezeigt.

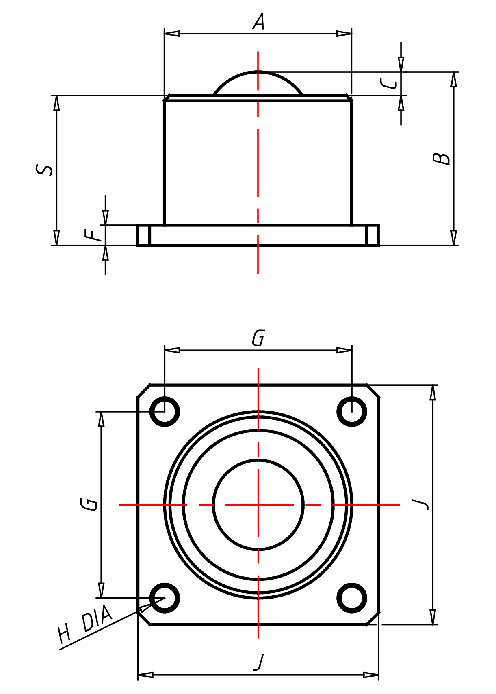

Artikelnummer	Artikelart	Serie	Kugel-Ø mm	Ausführung Gehäuse	Ausführung Kugeln	Tragkraft kg	A mm	B mm	C mm	F mm	G mm	H mm	Montagelöcher	J mm	S mm
A7103-13	Kugelrolle	3	12,7	Stahl	Carbon-Stahl	35	23,8	22,6	3,5	3,2	34,8	3,6	2	44,5	19,1
Kugelrollen Serie A7, Rad S/3 Kugelrolle Technische Daten Kugel-Ø mm 12,7 Ausführung Gehäuse Stahl Ausführung Kugeln Carbon-Stahl Tragkraft kg 35 A mm 23,8 B mm 22,6 C mm 3,5 F mm 3,2 G mm 34,8 H mm 3,6 2 J mm 44,5 S mm 19,1 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A7103-16	Kugelrolle	3	12,7	Stahl	Edelstahl	35	23,8	22,6	3,5	3,2	34,8	3,6	2	44,5	19,1
Kugelrollen Serie A7, Rad S/3 Kugelrolle Technische Daten Kugel-Ø mm 12,7 Ausführung Gehäuse Stahl Ausführung Kugeln Edelstahl Tragkraft kg 35 A mm 23,8 B mm 22,6 C mm 3,5 F mm 3,2 G mm 34,8 H mm 3,6 2 J mm 44,5 S mm 19,1 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A7122-13	Kugelrolle	3	25,4	Stahl	Carbon-Stahl	135	44,5	41,4	5,6	4,8	44,5	5,6	4	57,2	35,8
Kugelrollen Serie A7, Rad S/3 Kugelrolle Technische Daten Kugel-Ø mm 25,4 Ausführung Gehäuse Stahl Ausführung Kugeln Carbon-Stahl Tragkraft kg 135 A mm 44,5 B mm 41,4 C mm 5,6 F mm 4,8 G mm 44,5 H mm 5,6 4 J mm 57,2 S mm 35,8 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A7122-16	Kugelrolle	3	25,4	Stahl	Edelstahl	135	44,5	41,4	5,6	4,8	44,5	5,6	4	57,2	35,8
Kugelrollen Serie A7, Rad S/3 Kugelrolle Technische Daten Kugel-Ø mm 25,4 Ausführung Gehäuse Stahl Ausführung Kugeln Edelstahl Tragkraft kg 135 A mm 44,5 B mm 41,4 C mm 5,6 F mm 4,8 G mm 44,5 H mm 5,6 4 J mm 57,2 S mm 35,8 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A7123-13	Kugelrolle	3	25,4	Stahl	Carbon-Stahl	320	50,8	45,5	6,4	6,3	57,9	7,1	4	76,2	39,1
Kugelrollen Serie A7, Rad S/3 Kugelrolle Technische Daten Kugel-Ø mm 25,4 Ausführung Gehäuse Stahl Ausführung Kugeln Carbon-Stahl Tragkraft kg 320 A mm 50,8 B mm 45,5 C mm 6,4 F mm 6,3 G mm 57,9 H mm 7,1 4 J mm 76,2 S mm 39,1 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A7123-16	Kugelrolle	3	25,4	Stahl	Edelstahl	215	50,8	45,5	6,4	6,3	57,9	7,1	4	76,2	39,1
Kugelrollen Serie A7, Rad S/3 Kugelrolle Technische Daten Kugel-Ø mm 25,4 Ausführung Gehäuse Stahl Ausführung Kugeln Edelstahl Tragkraft kg 215 A mm 50,8 B mm 45,5 C mm 6,4 F mm 6,3 G mm 57,9 H mm 7,1 4 J mm 76,2 S mm 39,1 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A7151-13	Kugelrolle	3	38,1	Stahl	Carbon-Stahl	1000	60	62,2	13	12,4	57,9	7,1	4	76,2	49,2
Kugelrollen Serie A7, Rad S/3 Kugelrolle Technische Daten Kugel-Ø mm 38,1 Ausführung Gehäuse Stahl Ausführung Kugeln Carbon-Stahl Tragkraft kg 1000 A mm 60 B mm 62,2 C mm 13 F mm 12,4 G mm 57,9 H mm 7,1 4 J mm 76,2 S mm 49,2 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A7151-16	Kugelrolle	3	38,1	Stahl	Edelstahl	670	60	62,2	13	12,4	57,9	7,1	4	76,2	49,2
Kugelrollen Serie A7, Rad S/3 Kugelrolle Technische Daten Kugel-Ø mm 38,1 Ausführung Gehäuse Stahl Ausführung Kugeln Edelstahl Tragkraft kg 670 A mm 60 B mm 62,2 C mm 13 F mm 12,4 G mm 57,9 H mm 7,1 4 J mm 76,2 S mm 49,2 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A7174-13	Kugelrolle	3	50,8	Stahl	Carbon-Stahl	2000	101,6	98,3	14,3	9,6	101,6	11	4	127	84
Kugelrollen Serie A7, Rad S/3 Kugelrolle Technische Daten Kugel-Ø mm 50,8 Ausführung Gehäuse Stahl Ausführung Kugeln Carbon-Stahl Tragkraft kg 2000 A mm 101,6 B mm 98,3 C mm 14,3 F mm 9,6 G mm 101,6 H mm 11 4 J mm 127 S mm 84 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A7174-16	Kugelrolle	3	50,8	Stahl	Edelstahl	1330	101,6	98,3	14,3	9,6	101,6	11	4	127	84
Kugelrollen Serie A7, Rad S/3 Kugelrolle Technische Daten Kugel-Ø mm 50,8 Ausführung Gehäuse Stahl Ausführung Kugeln Edelstahl Tragkraft kg 1330 A mm 101,6 B mm 98,3 C mm 14,3 F mm 9,6 G mm 101,6 H mm 11 4 J mm 127 S mm 84 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
