Transportrollen Serie CR, Rad A

 PDF Produktblatt

max 300 kg
-30 °C - +80 °C
80-200 mm

++

Leicht lenkend
+++

Verschleißarm
++

Stoßfest
+++

Bodenschonend
++

Witterungsbeständig

Vorteile

geräuscharmer Lauf
geringer Rollwiderstand
abrieb- und reißfest
hohe Stoßfestigkeit
leichte Reinigung
sehr beständig gegen viele aggressive Medien

Anwendungen

Reifenständer
Metalltechnik
Werkstätten
Tischlerei Holzbau
Bau

Material

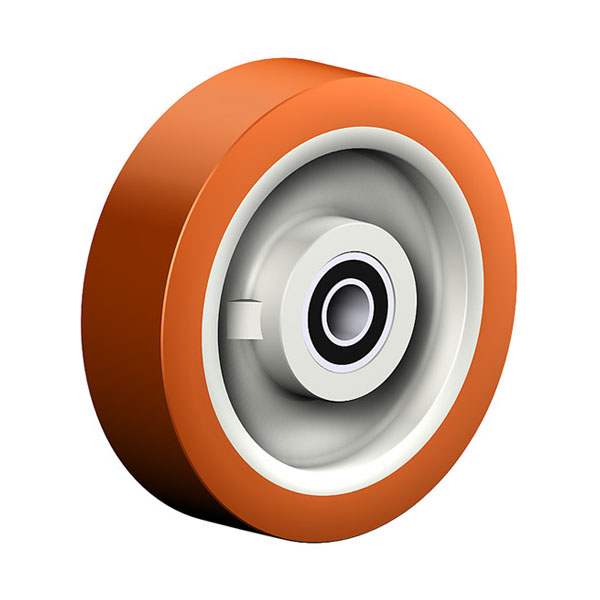

Laufbelag: Guss-Polyurethan, 95±3 Shore A
Felge: Polyamid 6 – 1. Wahl

Material Gabel

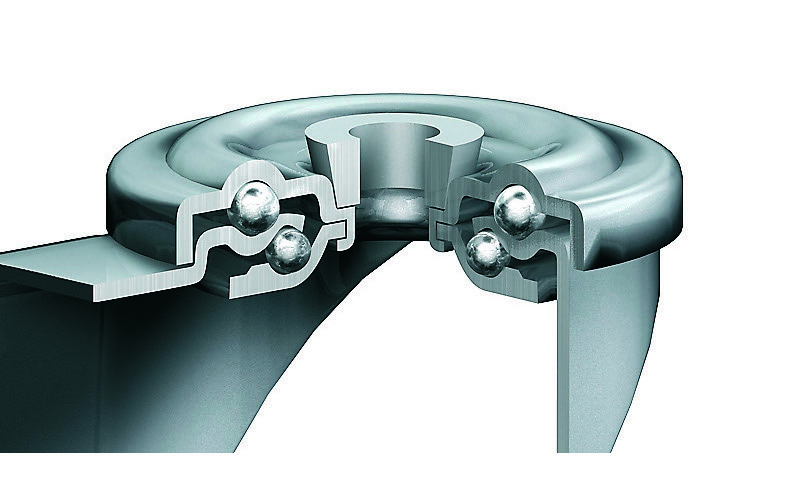

Transportlenkgehäuse mit Rückenloch, Ausführung: elektrolytisch verzinkt - chrompassiviert, zweifaches Kugellager - vernietet, Stahlkugeln gehärtet, Radachse verschraubt, Totalfeststeller

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

38 von 38 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Loch-Ø HD mm	Störkreisradius SR mm
CR 80 A	Lenkrolle	80x24	120	106	12,5	74
Transportrollen Serie CR, Rad A Lenkrolle Rad-∅ x Breite [mm]: 80x24 Technische Daten Tragkraft kg 120 Bauhöhe H mm 106 Loch-Ø HD mm 12,5 Störkreisradius SR mm 74 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 80 A	Lenkrolle mit Totalfeststeller	80x24	120	106	12,5	108
Transportrollen Serie CR, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x24 Technische Daten Tragkraft kg 120 Bauhöhe H mm 106 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Polyamid-Gleitlager
CR 100 AK	Lenkrolle	100x30	120	128	12,5	88
Transportrollen Serie CR, Rad A Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 88 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 100 AK	Lenkrolle mit Totalfeststeller	100x30	120	128	12,5	108
Transportrollen Serie CR, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Kugellager
CR 100 AB	Lenkrolle	100x30	120	128	12,5	88
Transportrollen Serie CR, Rad A Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 88 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 100 AB	Lenkrolle mit Totalfeststeller	100x30	120	128	12,5	108
Transportrollen Serie CR, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 100 A	Lenkrolle	100x30	120	128	12,5	88
Transportrollen Serie CR, Rad A Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 88 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 100 A	Lenkrolle mit Totalfeststeller	100x30	120	128	12,5	108
Transportrollen Serie CR, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Polyamid-Gleitlager
CR 125 AK	Lenkrolle	125x30	120	154	12,5	104
Transportrollen Serie CR, Rad A Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Loch-Ø HD mm 12,5 Störkreisradius SR mm 104 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 125 AK	Lenkrolle mit Totalfeststeller	125x30	120	154	12,5	108
Transportrollen Serie CR, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Kugellager
CRS 125 AK	Lenkrolle	125x30	200	160	12,5	113
Transportrollen Serie CR, Rad A Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Loch-Ø HD mm 12,5 Störkreisradius SR mm 113 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRST 125 AK	Lenkrolle mit Totalfeststeller	125x30	200	160	12,5	140
Transportrollen Serie CR, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 125 AB	Lenkrolle	125x30	120	154	12,5	104
Transportrollen Serie CR, Rad A Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Loch-Ø HD mm 12,5 Störkreisradius SR mm 104 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 125 AB	Lenkrolle mit Totalfeststeller	125x30	120	154	12,5	108
Transportrollen Serie CR, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRS 125 AB	Lenkrolle	125x30	200	160	12,5	113
Transportrollen Serie CR, Rad A Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Loch-Ø HD mm 12,5 Störkreisradius SR mm 113 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRST 125 AB	Lenkrolle mit Totalfeststeller	125x30	200	160	12,5	140
Transportrollen Serie CR, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 125 A	Lenkrolle	125x30	120	154	12,5	104
Transportrollen Serie CR, Rad A Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Loch-Ø HD mm 12,5 Störkreisradius SR mm 104 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 125 A	Lenkrolle mit Totalfeststeller	125x30	120	154	12,5	108
Transportrollen Serie CR, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Polyamid-Gleitlager
CRS 125 A	Lenkrolle	125x30	200	160	12,5	113
Transportrollen Serie CR, Rad A Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Loch-Ø HD mm 12,5 Störkreisradius SR mm 113 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRST 125 A	Lenkrolle mit Totalfeststeller	125x30	200	160	12,5	140
Transportrollen Serie CR, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Polyamid-Gleitlager
CR 150 AK	Lenkrolle	150x40	200	181	12,5	128
Transportrollen Serie CR, Rad A Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Loch-Ø HD mm 12,5 Störkreisradius SR mm 128 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 150 AK	Lenkrolle mit Totalfeststeller	150x40	200	181	12,5	140
Transportrollen Serie CR, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Kugellager
CR 150 AB	Lenkrolle	150x40	200	181	12,5	128
Transportrollen Serie CR, Rad A Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Loch-Ø HD mm 12,5 Störkreisradius SR mm 128 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 150 AB	Lenkrolle mit Totalfeststeller	150x40	200	181	12,5	140
Transportrollen Serie CR, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 150 A	Lenkrolle	150x40	200	181	12,5	128
Transportrollen Serie CR, Rad A Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Loch-Ø HD mm 12,5 Störkreisradius SR mm 128 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 150 A	Lenkrolle mit Totalfeststeller	150x40	200	181	12,5	140
Transportrollen Serie CR, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Polyamid-Gleitlager
CR 175 AK	Lenkrolle	175x40	300	216	12,5	146
Transportrollen Serie CR, Rad A Lenkrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 216 Loch-Ø HD mm 12,5 Störkreisradius SR mm 146 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 175 AK	Lenkrolle mit Totalfeststeller	175x40	300	216	12,5	168
Transportrollen Serie CR, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 216 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Kugellager
CR 175 AB	Lenkrolle	175x40	300	216	12,5	146
Transportrollen Serie CR, Rad A Lenkrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 216 Loch-Ø HD mm 12,5 Störkreisradius SR mm 146 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 175 AB	Lenkrolle mit Totalfeststeller	175x40	300	216	12,5	168
Transportrollen Serie CR, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 216 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 175 A	Lenkrolle	175x40	300	216	12,5	146
Transportrollen Serie CR, Rad A Lenkrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 216 Loch-Ø HD mm 12,5 Störkreisradius SR mm 146 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 175 A	Lenkrolle mit Totalfeststeller	175x40	300	216	12,5	168
Transportrollen Serie CR, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 216 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Polyamid-Gleitlager
CR 200 AK	Lenkrolle	200x50	300	240	12,5	161
Transportrollen Serie CR, Rad A Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 161 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 200 AK	Lenkrolle mit Totalfeststeller	200x50	300	240	12,5	168
Transportrollen Serie CR, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Kugellager
CR 200 AB	Lenkrolle	200x50	300	240	12,5	161
Transportrollen Serie CR, Rad A Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 161 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 200 AB	Lenkrolle mit Totalfeststeller	200x50	300	240	12,5	168
Transportrollen Serie CR, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 200 A	Lenkrolle	200x50	300	240	12,5	161
Transportrollen Serie CR, Rad A Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 161 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 200 A	Lenkrolle mit Totalfeststeller	200x50	300	240	12,5	168
Transportrollen Serie CR, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Polyamid-Gleitlager

Passendes Zubehör

Gewinde M10x30
Art.Nr. GEWINDE M10 I

verzinkt
Stahl 8.8 verzinkt
M10x25

Menge € /Stk., exkl. Versandkosten
Gewinde M12x30
Art.Nr. GEWINDE M12 II

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € /Stk., exkl. Versandkosten
Gewinde M14x30
Art.Nr. GEWINDE M14 I

verzinkt
Stahl 8.8 verzinkt
M14x30

Menge € /Stk., exkl. Versandkosten
Gewinde M16x30
Art.Nr. GEWINDE M16 I

verzinkt
Stahl 8.8 verzinkt
M16x30

Menge € /Stk., exkl. Versandkosten
Montagezapfen 16,5x45
Art.Nr. MONTAGEZAPFEN 16,5

Rundrohr
Stahl verzinkt
16x45
M8 auf 20

Menge € /Stk., exkl. Versandkosten
Montagezapfen 19,0x45
Art.Nr. MONTAGEZAPFEN 19

Rundrohr
Stahl verzinkt
19x45
M8 auf 20

Menge € /Stk., exkl. Versandkosten
Montagezapfen 20,5x45
Art.Nr. MONTAGEZAPFEN 20,5

Rundrohr
Stahl verzinkt
20,5x45
M8 auf 20

Menge € /Stk., exkl. Versandkosten
Montagezapfen 22,0x45
Art.Nr. MONTAGEZAPFEN 22

Rundrohr
Stahl verzinkt
22x45
M8 auf 20

Menge € /Stk., exkl. Versandkosten
Montagezapfen 25,5x45
Art.Nr. MONTAGEZAPFEN 25,5

Rundrohr
Stahl verzinkt
25,5x45
M8 auf 20

Menge € /Stk., exkl. Versandkosten
Montagezapfen 27,5x45
Art.Nr. MONTAGEZAPFEN 27,5

Rundrohr
Stahl verzinkt
27,5x45
M8 auf 20

Menge € /Stk., exkl. Versandkosten
Montagezapfen 32,0x45
Art.Nr. MONTAGEZAPFEN 32

Rundrohr
Stahl verzinkt
32x45
M6 auf 7

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten
