Transportrollen Serie CD, Rad TLS

 PDF Produktblatt

max 300 kg
-20 °C - +80 °C
125-200 mm

++

Leicht lenkend
+++

Verschleißarm
++

Stoßfest
+++

Bodenschonend
++

Witterungsbeständig

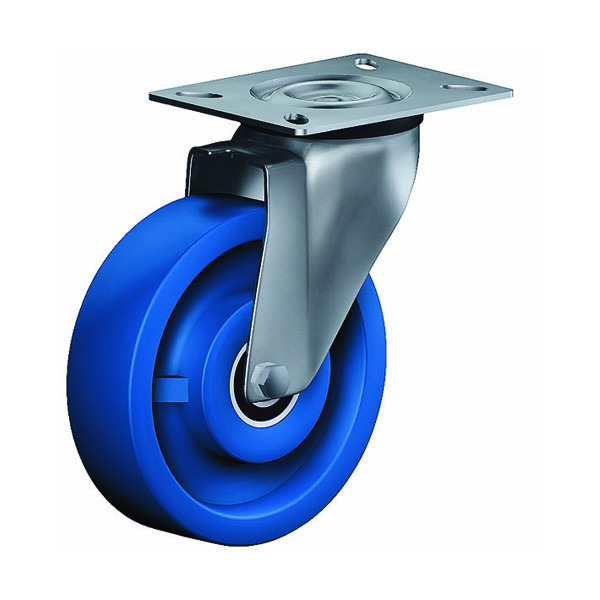

Lenkrolle

Dimensionen anzeigen

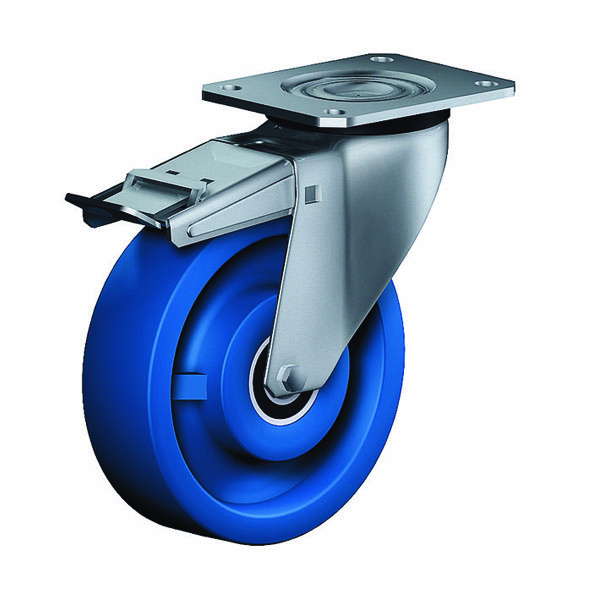

Lenkrolle mit Totalfeststeller

Dimensionen anzeigen

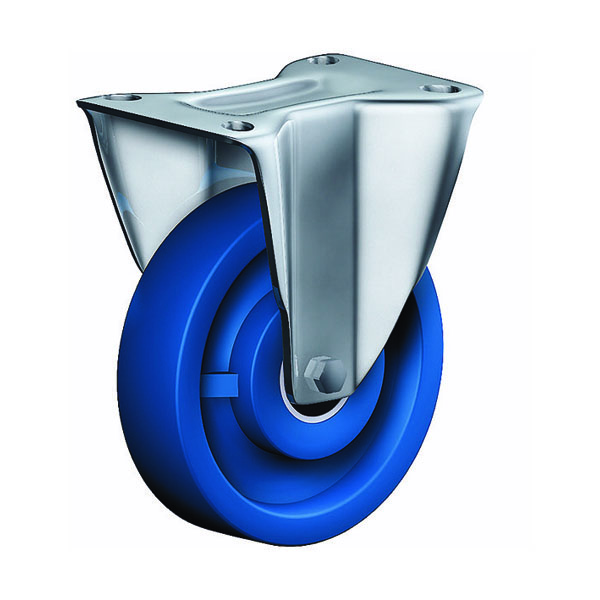

Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

sehr laufruhig
geringer Rollwiderstand
abrieb- und reißfest
hohe Stoßfestigkeit
leichte Reinigung
sehr beständig gegen viele aggressive Medien

Anwendungen

Transportwagen
Metalltechnik
Tischlerei Holzbau
Werkstätten
Bau

Material

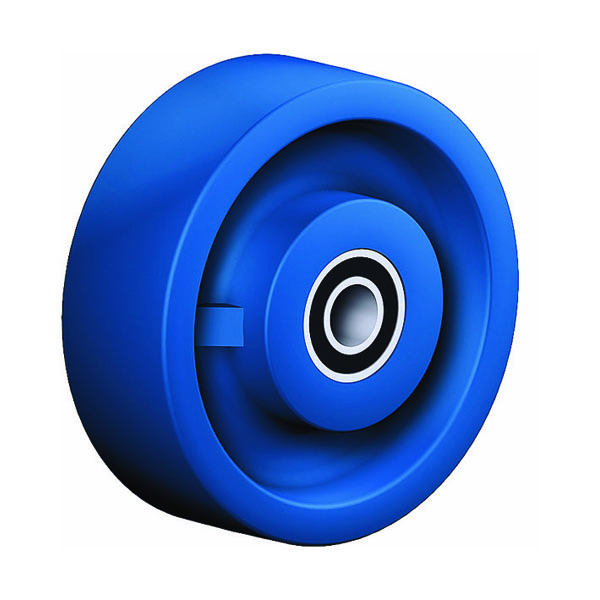

Laufbelag: Guss-Polyurethan 70±3 Shore A
Felge:Spritzguss-Aluminium-Legierung

Material Gabel

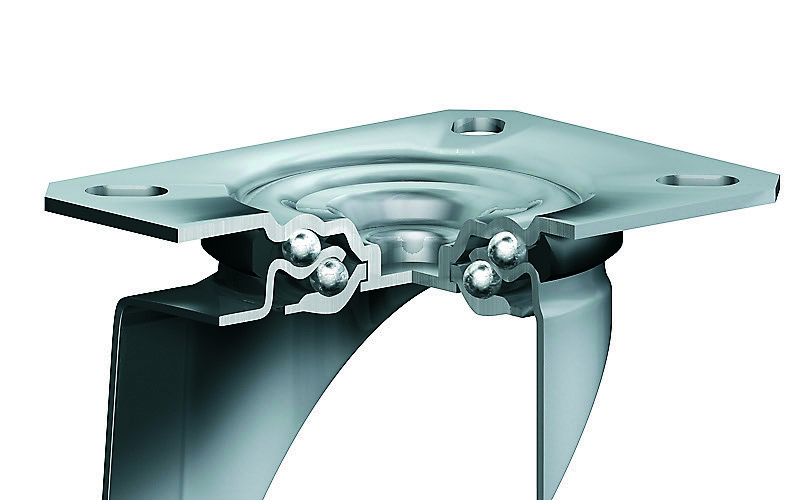

Ausführung: elektrolytisch verzinkt zweifaches Kugellager - vernietet, Stahlkugeln gehärtet, Dichtungsring, Radachse verschraubt, Totalfeststeller

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD Pläne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

9 von 9 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm	Preis €
CSS 125 TLSK	Lenkrolle	125x50	200	160	135x110	105x80	12.5	114	76,30
Transportrollen Serie CD, Rad TLS Lenkrolle Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12.5 Störkreisradius SR mm 114 Radlagerung Kugellager PDF Datenblatt

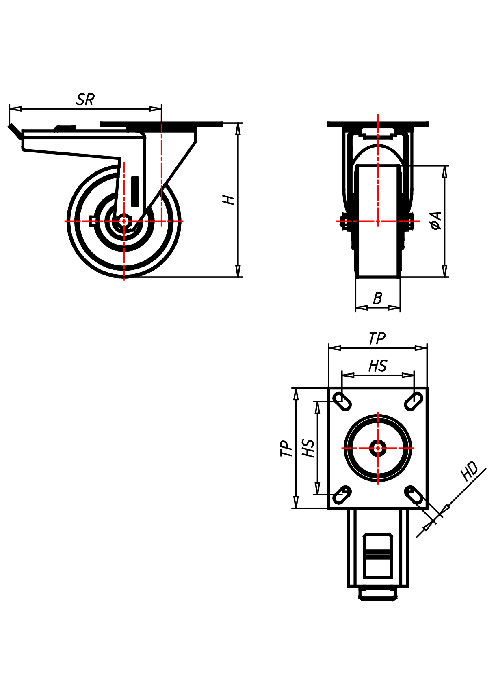

CSST 125 TLSK	Lenkrolle mit Totalfeststeller	125x50	200	160	135x110	105x80	12.5	140	103,30
Transportrollen Serie CD, Rad TLS Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12.5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt
CSSF 125 TLSK	Bockrolle	125x50	200	160	135x110	105x80	12.5		67,70
Transportrollen Serie CD, Rad TLS Bockrolle Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12.5 Radlagerung Kugellager PDF Datenblatt

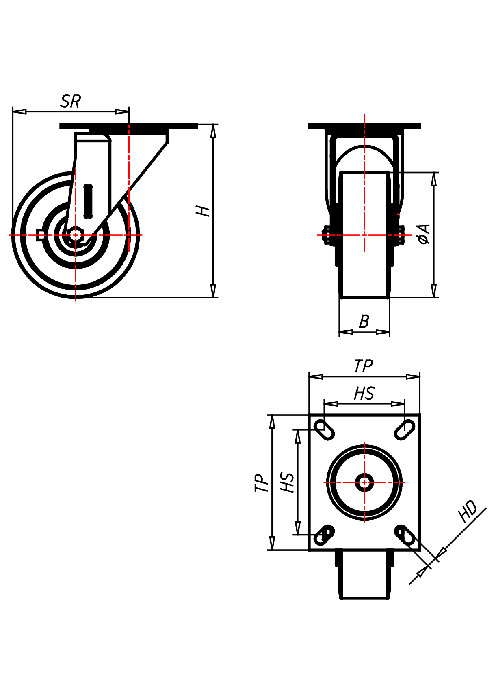

CS 150 TLSK	Lenkrolle	150x50	200	191	135x110	105x80	11	133	101,70
Transportrollen Serie CD, Rad TLS Lenkrolle Rad-∅ x Breite [mm]: 150x50 Technische Daten Tragkraft kg 200 Bauhöhe H mm 191 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 133 Radlagerung Kugellager PDF Datenblatt
CST 150 TLSK	Lenkrolle mit Totalfeststeller	150x50	200	191	135x110	105x80	11	168	120,30
Transportrollen Serie CD, Rad TLS Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x50 Technische Daten Tragkraft kg 200 Bauhöhe H mm 191 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt

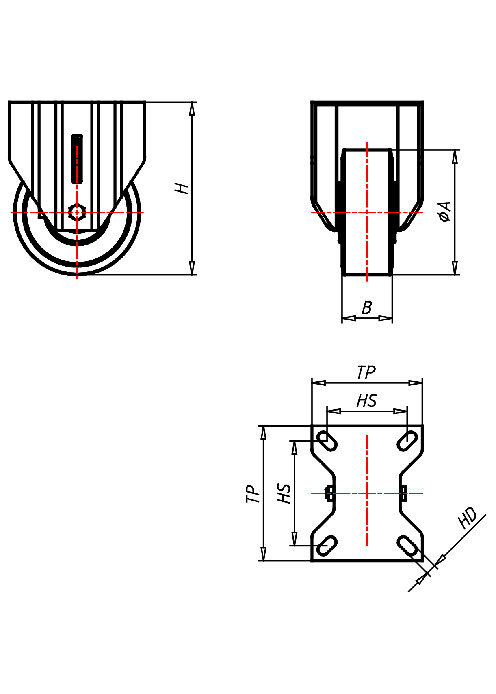

CSF 150 TLSK	Bockrolle	150x50	200	191	135x110	105x80	11		83,40
Transportrollen Serie CD, Rad TLS Bockrolle Rad-∅ x Breite [mm]: 150x50 Technische Daten Tragkraft kg 200 Bauhöhe H mm 191 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt
CD 200 TLSK	Lenkrolle	200x50	300	240	135x110	105x80	11	161	149,50
Transportrollen Serie CD, Rad TLS Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 161 Radlagerung Kugellager PDF Datenblatt
CDT 200 TLSK	Lenkrolle mit Totalfeststeller	200x50	300	240	135x110	105x80	11	168	161,70
Transportrollen Serie CD, Rad TLS Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt
CDF 200 TLSK	Bockrolle	200x50	300	240	135x110	105x80	11		138,50
Transportrollen Serie CD, Rad TLS Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt

Passendes Zubehör

Gegenplatte 135x110x5 mm
Art.Nr. GEGENPLATTE 2

blank
Stahl blank
135x110x5
105x80

Menge € 6,70/Stk., exkl. Versandkosten
Richtungsfeststeller DL2
Art.Nr. DL 2

360 Grad
Stahlblech verzinkt
135x110
105x80

Menge € 20,40/Stk., exkl. Versandkosten
Richtungsfeststeller DL5
Art.Nr. DL 5

360 Grad
Stahlblech verzinkt
102x83, 105x85
80x60

Menge € 20,40/Stk., exkl. Versandkosten
Befestigungsschraube M10x20 mm
Art.Nr. M 10X20

verzinkt
Stahl 8.8 verzinkt
M10x20

Menge € 0,40/Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € auf Anfrage/Stk., exkl. Versandkosten
