Transportrollen Serie CD, Rad EGBA

 PDF Produktblatt

max 300 kg
-30 °C - +80 °C
125-200 mm

+++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
+++

Bodenschonend
++

Witterungsbeständig

Lenkrolle

Dimensionen anzeigen
Lenkrolle mit Totalfeststeller

Dimensionen anzeigen
Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Vorteile

sehr geräuscharmer Lauf
sehr geringer Rollwiderstand
abriebfest
korrosionsbeständig
Alternative zu Luftreifen
SPURFREI

Anwendungen

Transportwagen
Tischwagen
Kommissionierwagen
Sesselwagen
Müllbehälter
Kommissionsierungswagen
Plateauwagen

Material

Laufbelag: SUPER-Elastik-Vollgummireifen 55 ± 3 Shore A weich, Lauffläche ballig
Felge: Spritzguss-Aluminium-Legierung

Material Gabel

Ausführung: elektrolytisch verzinkt zweifaches Kugellager - vernietet, Stahlkugeln gehärtet, Dichtungsring, Radachse verschraubt, Totalfeststeller

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

18 von 18 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
CD 125 EGBAK	Lenkrolle	125X40	200	154	102X83	80X60	9	104
Transportrollen Serie CD, Rad EGBA Lenkrolle Rad-∅ x Breite [mm]: 125X40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 154 Plattengröße TP mm 102X83 Lochabstand HS mm 80X60 Loch-Ø HD mm 9 Störkreisradius SR mm 104 Radlagerung Kugellager PDF Datenblatt
CDT 125 EGBAK	Lenkrolle mit Totalfeststeller	125X40	200	154	102X83	80X60	9	108
Transportrollen Serie CD, Rad EGBA Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125X40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 154 Plattengröße TP mm 102X83 Lochabstand HS mm 80X60 Loch-Ø HD mm 9 Störkreisradius SR mm 108 Radlagerung Kugellager PDF Datenblatt

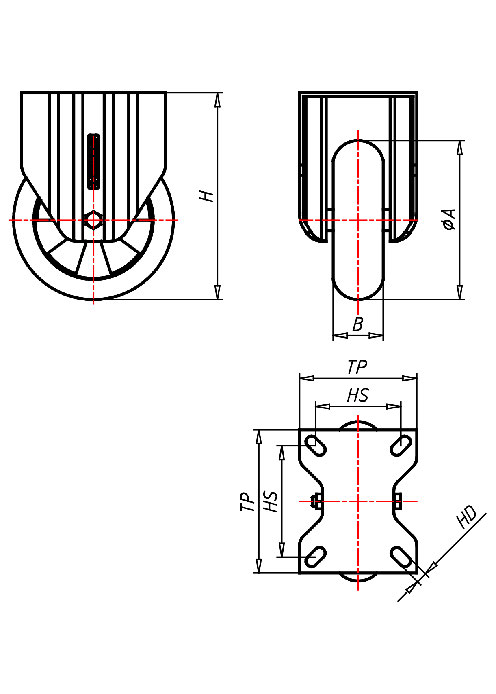

CDF 125 EGBAK	Bockrolle	125X40	200	154	102X83	80X60	9
Transportrollen Serie CD, Rad EGBA Bockrolle Rad-∅ x Breite [mm]: 125X40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 154 Plattengröße TP mm 102X83 Lochabstand HS mm 80X60 Loch-Ø HD mm 9 Radlagerung Kugellager PDF Datenblatt
CS 125 EGBAK	Lenkrolle	125X40	200	160	102X83	80X60	9	113
Transportrollen Serie CD, Rad EGBA Lenkrolle Rad-∅ x Breite [mm]: 125X40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Plattengröße TP mm 102X83 Lochabstand HS mm 80X60 Loch-Ø HD mm 9 Störkreisradius SR mm 113 Radlagerung Kugellager PDF Datenblatt
CST 125 EGBAK	Lenkrolle mit Totalfeststeller	125X40	200	160	102X83	80X60	9	140
Transportrollen Serie CD, Rad EGBA Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125X40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Plattengröße TP mm 102X83 Lochabstand HS mm 80X60 Loch-Ø HD mm 9 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt
CSF 125 EGBAK	Bockrolle	125X40	200	160	102X83	80X60	9
Transportrollen Serie CD, Rad EGBA Bockrolle Rad-∅ x Breite [mm]: 125X40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Plattengröße TP mm 102X83 Lochabstand HS mm 80X60 Loch-Ø HD mm 9 Radlagerung Kugellager PDF Datenblatt
CSS 125 EGBAK	Lenkrolle	125X40	200	160	135X110	105X80	11	113
Transportrollen Serie CD, Rad EGBA Lenkrolle Rad-∅ x Breite [mm]: 125X40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Plattengröße TP mm 135X110 Lochabstand HS mm 105X80 Loch-Ø HD mm 11 Störkreisradius SR mm 113 Radlagerung Kugellager PDF Datenblatt
CSST 125 EGBAK	Lenkrolle mit Totalfeststeller	125X40	200	160	135X110	105X80	11	140
Transportrollen Serie CD, Rad EGBA Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125X40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Plattengröße TP mm 135X110 Lochabstand HS mm 105X80 Loch-Ø HD mm 11 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt
CSSF 125 EGBAK	Bockrolle	125X40	200	160	135X110	105X80	11
Transportrollen Serie CD, Rad EGBA Bockrolle Rad-∅ x Breite [mm]: 125X40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Plattengröße TP mm 135X110 Lochabstand HS mm 105X80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt
CD 150 EGBAK	Lenkrolle	150X47	200	181	135X110	105X80	11	128
Transportrollen Serie CD, Rad EGBA Lenkrolle Rad-∅ x Breite [mm]: 150X47 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Plattengröße TP mm 135X110 Lochabstand HS mm 105X80 Loch-Ø HD mm 11 Störkreisradius SR mm 128 Radlagerung Kugellager PDF Datenblatt
CDT 150 EGBAK	Lenkrolle mit Totalfeststeller	150X47	200	181	135X110	105X80	11	140
Transportrollen Serie CD, Rad EGBA Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150X47 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Plattengröße TP mm 135X110 Lochabstand HS mm 105X80 Loch-Ø HD mm 11 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt
CDF 150 EGBAK	Bockrolle	150X47	200	181	135X110	105X80	11
Transportrollen Serie CD, Rad EGBA Bockrolle Rad-∅ x Breite [mm]: 150X47 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Plattengröße TP mm 135X110 Lochabstand HS mm 105X80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt
CS 160 EGBAK	Lenkrolle	160X50	270	196	135X110	105X80	11	138
Transportrollen Serie CD, Rad EGBA Lenkrolle Rad-∅ x Breite [mm]: 160X50 Technische Daten Tragkraft kg 270 Bauhöhe H mm 196 Plattengröße TP mm 135X110 Lochabstand HS mm 105X80 Loch-Ø HD mm 11 Störkreisradius SR mm 138 Radlagerung Kugellager PDF Datenblatt

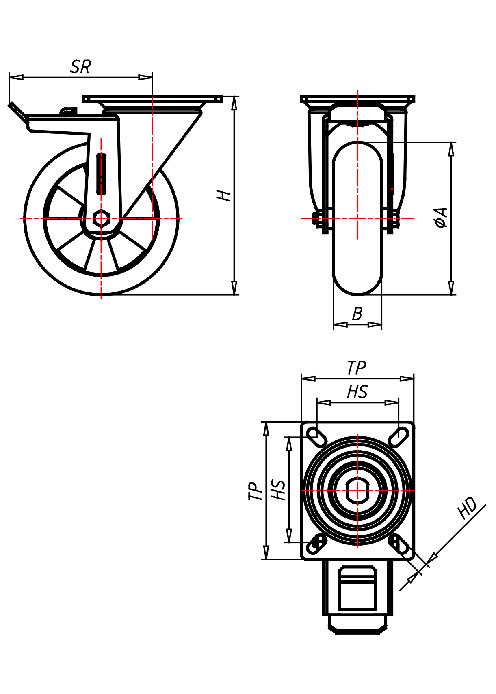

CST 160 EGBAK	Lenkrolle mit Totalfeststeller	160X50	270	196	135X110	105X80	11	168
Transportrollen Serie CD, Rad EGBA Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160X50 Technische Daten Tragkraft kg 270 Bauhöhe H mm 196 Plattengröße TP mm 135X110 Lochabstand HS mm 105X80 Loch-Ø HD mm 11 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt
CSF 160 EGBAK	Bockrolle	160X50	270	196	135X110	105X80	11
Transportrollen Serie CD, Rad EGBA Bockrolle Rad-∅ x Breite [mm]: 160X50 Technische Daten Tragkraft kg 270 Bauhöhe H mm 196 Plattengröße TP mm 135X110 Lochabstand HS mm 105X80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt
CD 200 EGBAK	Lenkrolle	200X50	300	240	135X110	105X80	11	161
Transportrollen Serie CD, Rad EGBA Lenkrolle Rad-∅ x Breite [mm]: 200X50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Plattengröße TP mm 135X110 Lochabstand HS mm 105X80 Loch-Ø HD mm 11 Störkreisradius SR mm 161 Radlagerung Kugellager PDF Datenblatt
CDT 200 EGBAK	Lenkrolle mit Totalfeststeller	200X50	300	240	135X110	105X80	11	168
Transportrollen Serie CD, Rad EGBA Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200X50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Plattengröße TP mm 135X110 Lochabstand HS mm 105X80 Loch-Ø HD mm 11 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt
CDF 200 EGBAK	Bockrolle	200X50	300	240	135X110	105X80	11
Transportrollen Serie CD, Rad EGBA Bockrolle Rad-∅ x Breite [mm]: 200X50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Plattengröße TP mm 135X110 Lochabstand HS mm 105X80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt

Passendes Zubehör

Gegenplatte 105x85x3,5 mm
Art.Nr. GEGENPLATTE 1

blank
Stahl blank
105x85x3,5
80x60

Menge € /Stk., exkl. Versandkosten
Gegenplatte 135x110x5 mm
Art.Nr. GEGENPLATTE 2

blank
Stahl blank
135x110x5
105x80

Menge € /Stk., exkl. Versandkosten
Richtungsfeststeller DL1
Art.Nr. DL 1

360 Grad
Stahlblech verzinkt
135x110
105x80

Menge € /Stk., exkl. Versandkosten
Richtungsfeststeller DL2
Art.Nr. DL 2

360 Grad
Stahlblech verzinkt
135x110
105x80

Menge € /Stk., exkl. Versandkosten
Richtungsfeststeller DL5
Art.Nr. DL 5

360 Grad
Stahlblech verzinkt
102x83, 105x85
80x60

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M8x20 mm
Art.Nr. M 8X20

verzinkt
Stahl 8.8 verzinkt
M8x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M10x20 mm
Art.Nr. M 10X20

verzinkt
Stahl 8.8 verzinkt
M10x20

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten
