Transportrollen Serie CD, Rad C

 PDF Produktblatt

max 230 kg
-20 °C - +60 °C
80-200 mm

++

Leicht lenkend
++

Verschleißarm
++

Stoßfest
++

Bodenschonend
++

Witterungsbeständig

Lenkrolle

Dimensionen anzeigen

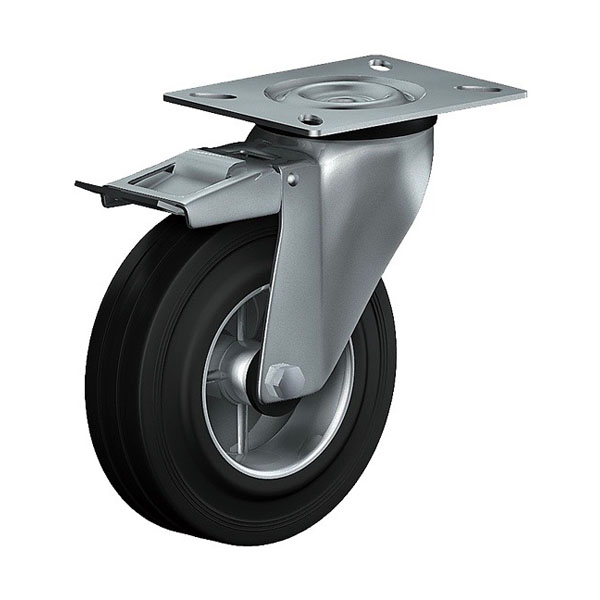

Lenkrolle mit Totalfeststeller

Dimensionen anzeigen
Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Vorteile

geräuscharmer Lauf
großer Fahrkomfort
beständig gegen verdünnte Säuren

Anwendungen

Werkzeugwagen
Möbelwagen
Transportwagen
Tischwagen
Kommissionierwagen
Sesselwagen
Auslieferungscontainer
Müllbehälter
Kommissionsierungswagen
Plateauwagen

Material

Laufbelag: Vollgummireifen schwarz, 85±5 Shore A
Felge: Verschweißte Stahlblechfelge, verzinkt

Material Gabel

Ausführung: elektrolytisch verzinkt zweifaches Kugellager - vernietet, Stahlkugeln gehärtet, Dichtungsring, Radachse verschraubt, Totalfeststeller

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

51 von 51 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
CD 80 CB	Lenkrolle	80x30	60	106	102x83	80x60	9	75
Transportrollen Serie CD, Rad C Lenkrolle Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 60 Bauhöhe H mm 106 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 75 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 80 CB	Lenkrolle mit Totalfeststeller	80x30	60	106	102x83	80x60	9	108
Transportrollen Serie CD, Rad C Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 60 Bauhöhe H mm 106 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 108 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 80 CB	Bockrolle	80x30	60	106	102x83	80x60	9
Transportrollen Serie CD, Rad C Bockrolle Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 60 Bauhöhe H mm 106 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 100 CK	Lenkrolle	100x30	80	128	102x83	80x60	9	88
Transportrollen Serie CD, Rad C Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 80 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 88 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 100 CK	Lenkrolle mit Totalfeststeller	100x30	80	128	102x83	80x60	9	108
Transportrollen Serie CD, Rad C Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 80 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 108 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 100 CK	Bockrolle	100x30	80	128	102x83	80x60	9
Transportrollen Serie CD, Rad C Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 80 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 100 CB	Lenkrolle	100x30	80	128	102x83	80x60	9	88
Transportrollen Serie CD, Rad C Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 80 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 88 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 100 CB	Lenkrolle mit Totalfeststeller	100x30	80	128	102x83	80x60	9	108
Transportrollen Serie CD, Rad C Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 80 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 108 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 100 CB	Bockrolle	100x30	80	128	102x83	80x60	9
Transportrollen Serie CD, Rad C Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 80 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 125 CK	Lenkrolle	125x38	120	154	102x83	80x60	9	104
Transportrollen Serie CD, Rad C Lenkrolle Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 104 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 125 CK	Lenkrolle mit Totalfeststeller	125x38	120	154	102x83	80x60	9	108
Transportrollen Serie CD, Rad C Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 108 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 125 CK	Bockrolle	125x38	120	154	102x83	80x60	9
Transportrollen Serie CD, Rad C Bockrolle Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 125 CB	Lenkrolle	125x38	120	154	102x83	80x60	9	104
Transportrollen Serie CD, Rad C Lenkrolle Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 104 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 125 CB	Lenkrolle mit Totalfeststeller	125x38	120	154	102x83	80x60	9	108
Transportrollen Serie CD, Rad C Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 108 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 125 CB	Bockrolle	125x38	120	154	102x83	80x60	9
Transportrollen Serie CD, Rad C Bockrolle Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CS 126 CK	Lenkrolle	125x38	130	160	102x83	80x60	9	113
Transportrollen Serie CD, Rad C Lenkrolle Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 130 Bauhöhe H mm 160 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 113 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CST 126 CK	Lenkrolle mit Totalfeststeller	125x38	130	160	102x83	80x60	9	140
Transportrollen Serie CD, Rad C Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 130 Bauhöhe H mm 160 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CSF 126 CK	Bockrolle	125x38	130	160	102x83	80x60	9
Transportrollen Serie CD, Rad C Bockrolle Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 130 Bauhöhe H mm 160 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CS 126 CB	Lenkrolle	125x38	130	160	102x83	80x60	9	113
Transportrollen Serie CD, Rad C Lenkrolle Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 130 Bauhöhe H mm 160 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 113 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CST 126 CB	Lenkrolle mit Totalfeststeller	125x38	130	160	102x83	80x60	9	140
Transportrollen Serie CD, Rad C Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 130 Bauhöhe H mm 160 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CSF 126 CB	Bockrolle	125x38	130	160	102x83	80x60	9
Transportrollen Serie CD, Rad C Bockrolle Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 130 Bauhöhe H mm 160 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

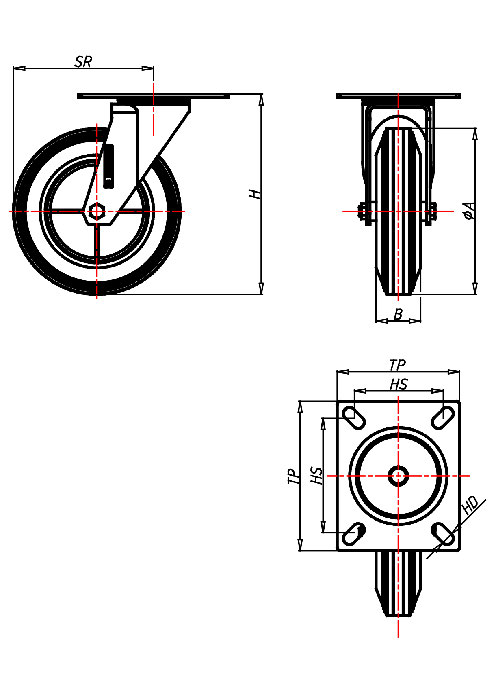

CD 150 CK	Lenkrolle	150x40	170	181	135x110	105x80	11	128
Transportrollen Serie CD, Rad C Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 170 Bauhöhe H mm 181 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 128 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 150 CK	Lenkrolle mit Totalfeststeller	150x40	170	181	135x110	105x80	11	140
Transportrollen Serie CD, Rad C Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 170 Bauhöhe H mm 181 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 150 CK	Bockrolle	150x40	170	181	135x110	105x80	11
Transportrollen Serie CD, Rad C Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 170 Bauhöhe H mm 181 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CL 150 CK	Lenkrolle	150x40	170	181	102x83	80x60	9	128
Transportrollen Serie CD, Rad C Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 170 Bauhöhe H mm 181 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 128 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CLT 150 CK	Lenkrolle mit Totalfeststeller	150x40	170	181	102x83	80x60	9	140
Transportrollen Serie CD, Rad C Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 170 Bauhöhe H mm 181 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CLF 150 CK	Bockrolle	150x40	170	181	102x83	80x60	9
Transportrollen Serie CD, Rad C Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 170 Bauhöhe H mm 181 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 150 CB	Lenkrolle	150x40	170	181	135x110	105x80	11	128
Transportrollen Serie CD, Rad C Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 170 Bauhöhe H mm 181 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 128 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 150 CB	Lenkrolle mit Totalfeststeller	150x40	170	181	135x110	105x80	11	140
Transportrollen Serie CD, Rad C Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 170 Bauhöhe H mm 181 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 150 CB	Bockrolle	150x40	170	181	135x110	105x80	11
Transportrollen Serie CD, Rad C Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 170 Bauhöhe H mm 181 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CL 150 CB	Lenkrolle	150x40	170	181	102x83	80x60	9	128
Transportrollen Serie CD, Rad C Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 170 Bauhöhe H mm 181 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 128 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CLT 150 CB	Lenkrolle mit Totalfeststeller	150x40	170	181	102x83	80x60	9	140
Transportrollen Serie CD, Rad C Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 170 Bauhöhe H mm 181 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CLF 150 CB	Bockrolle	150x40	170	181	102x83	80x60	9
Transportrollen Serie CD, Rad C Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 170 Bauhöhe H mm 181 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 160 CK	Lenkrolle	160x40	180	191	135x110	105x80	11	132
Transportrollen Serie CD, Rad C Lenkrolle Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 180 Bauhöhe H mm 191 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 132 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 160 CK	Lenkrolle mit Totalfeststeller	160x40	180	191	135x110	105x80	11	140
Transportrollen Serie CD, Rad C Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 180 Bauhöhe H mm 191 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 160 CK	Bockrolle	160x40	180	191	135x110	105x80	11
Transportrollen Serie CD, Rad C Bockrolle Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 180 Bauhöhe H mm 191 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 160 CB	Lenkrolle	160x40	180	191	135x110	105x80	11	132
Transportrollen Serie CD, Rad C Lenkrolle Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 180 Bauhöhe H mm 191 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 132 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 160 CB	Lenkrolle mit Totalfeststeller	160x40	180	191	135x110	105x80	11	140
Transportrollen Serie CD, Rad C Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 180 Bauhöhe H mm 191 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 160 CB	Bockrolle	160x40	180	191	135x110	105x80	11
Transportrollen Serie CD, Rad C Bockrolle Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 180 Bauhöhe H mm 191 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 180 CK	Lenkrolle	180x45	200	218	135x110	105x80	11	149
Transportrollen Serie CD, Rad C Lenkrolle Rad-∅ x Breite [mm]: 180x45 Technische Daten Tragkraft kg 200 Bauhöhe H mm 218 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 149 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 180 CK	Lenkrolle mit Totalfeststeller	180x45	200	218	135x110	105x80	11	168
Transportrollen Serie CD, Rad C Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 180x45 Technische Daten Tragkraft kg 200 Bauhöhe H mm 218 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 180 CK	Bockrolle	180x45	200	218	135x110	105x80	11
Transportrollen Serie CD, Rad C Bockrolle Rad-∅ x Breite [mm]: 180x45 Technische Daten Tragkraft kg 200 Bauhöhe H mm 218 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 180 CB	Lenkrolle	180x45	200	218	135x110	105x80	11	149
Transportrollen Serie CD, Rad C Lenkrolle Rad-∅ x Breite [mm]: 180x45 Technische Daten Tragkraft kg 200 Bauhöhe H mm 218 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 149 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 180 CB	Lenkrolle mit Totalfeststeller	180x45	200	218	135x110	105x80	11	168
Transportrollen Serie CD, Rad C Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 180x45 Technische Daten Tragkraft kg 200 Bauhöhe H mm 218 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 168 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 180 CB	Bockrolle	180x45	200	218	135x110	105x80	11
Transportrollen Serie CD, Rad C Bockrolle Rad-∅ x Breite [mm]: 180x45 Technische Daten Tragkraft kg 200 Bauhöhe H mm 218 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 200 CK	Lenkrolle	200x50	230	240	135x110	105x80	11	161
Transportrollen Serie CD, Rad C Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 230 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 161 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 200 CK	Lenkrolle mit Totalfeststeller	200x50	230	240	135x110	105x80	11	168
Transportrollen Serie CD, Rad C Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 230 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 200 CK	Bockrolle	200x50	230	240	135x110	105x80	11
Transportrollen Serie CD, Rad C Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 230 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 200 CB	Lenkrolle	200x50	230	240	135x110	105x80	11	161
Transportrollen Serie CD, Rad C Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 230 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 161 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 200 CB	Lenkrolle mit Totalfeststeller	200x50	230	240	135x110	105x80	11	168
Transportrollen Serie CD, Rad C Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 230 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 168 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

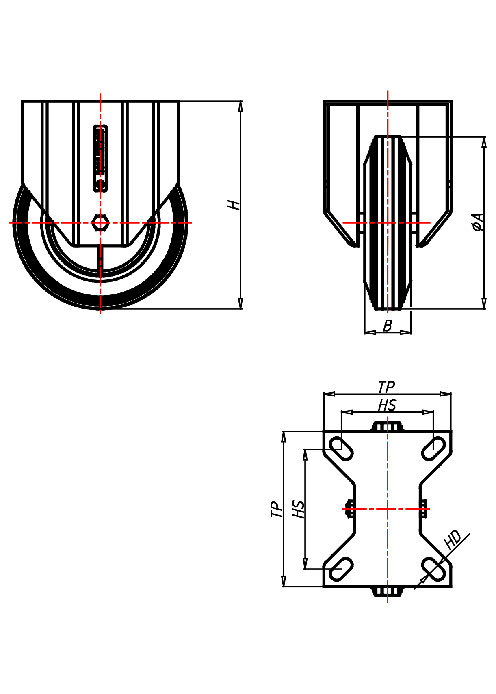

CDF 200 CB	Bockrolle	200x50	230	240	135x110	105x80	11
Transportrollen Serie CD, Rad C Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 230 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Gegenplatte 105x85x3,5 mm
Art.Nr. GEGENPLATTE 1

blank
Stahl blank
105x85x3,5
80x60

Menge € /Stk., exkl. Versandkosten
Gegenplatte 135x110x5 mm
Art.Nr. GEGENPLATTE 2

blank
Stahl blank
135x110x5
105x80

Menge € /Stk., exkl. Versandkosten
Richtungsfeststeller DL1
Art.Nr. DL 1

360 Grad
Stahlblech verzinkt
135x110
105x80

Menge € /Stk., exkl. Versandkosten
Richtungsfeststeller DL2
Art.Nr. DL 2

360 Grad
Stahlblech verzinkt
135x110
105x80

Menge € /Stk., exkl. Versandkosten
Richtungsfeststeller DL5
Art.Nr. DL 5

360 Grad
Stahlblech verzinkt
102x83, 105x85
80x60

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M8x20 mm
Art.Nr. M 8X20

verzinkt
Stahl 8.8 verzinkt
M8x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M10x20 mm
Art.Nr. M 10X20

verzinkt
Stahl 8.8 verzinkt
M10x20

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten
