Transportrollen Serie CD, Rad AEL

 PDF Produktblatt

max 300 kg
-20 °C - +70 °C
80-200 mm

++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
+++

Bodenschonend
++

Witterungsbeständig

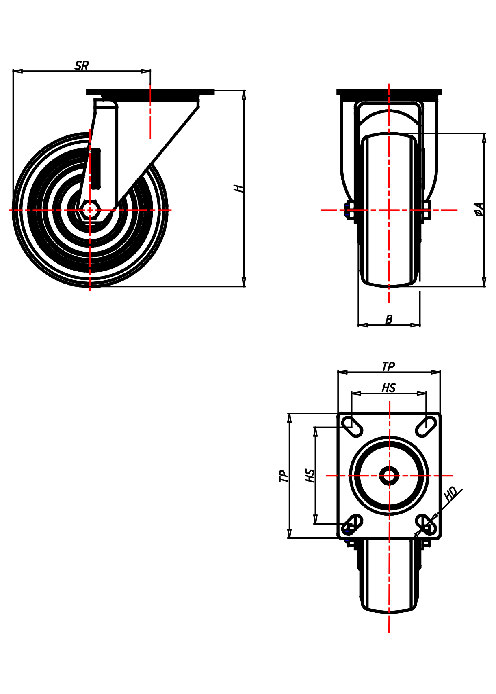

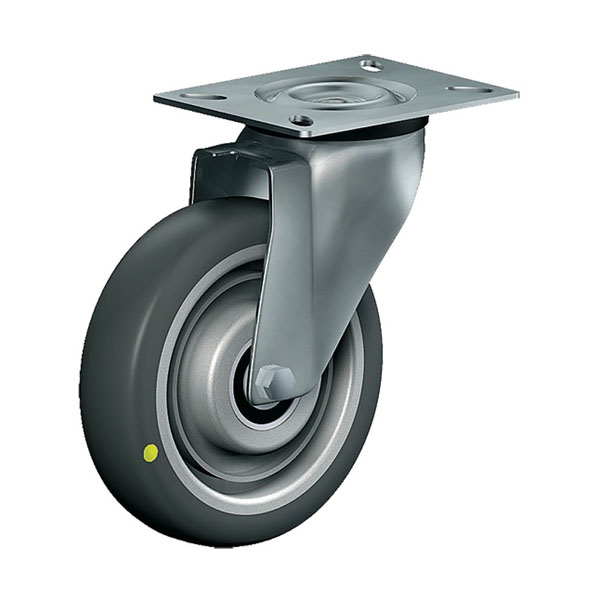

Lenkrolle

Dimensionen anzeigen

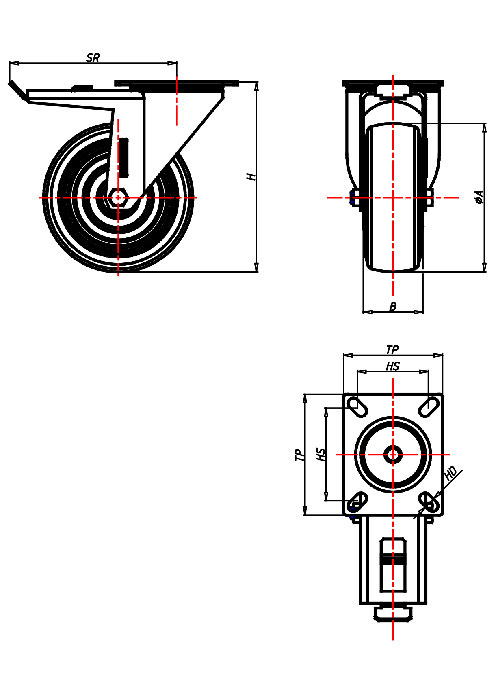

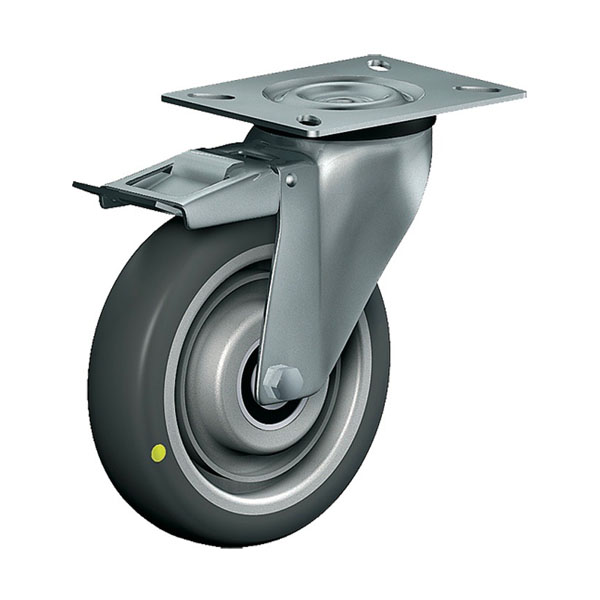

Lenkrolle mit Totalfeststeller

Dimensionen anzeigen

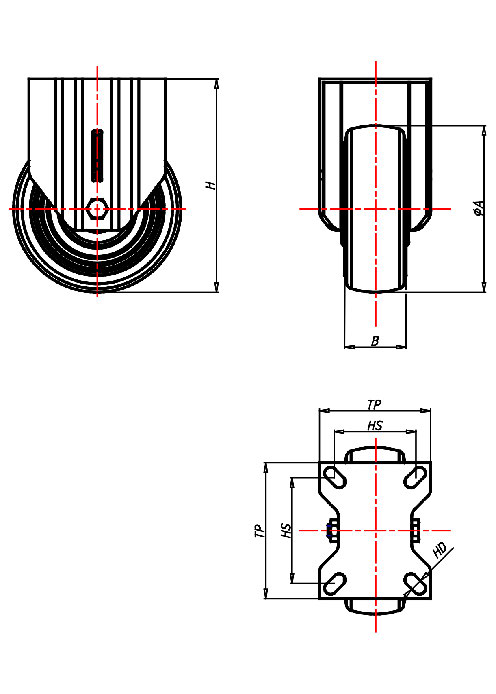

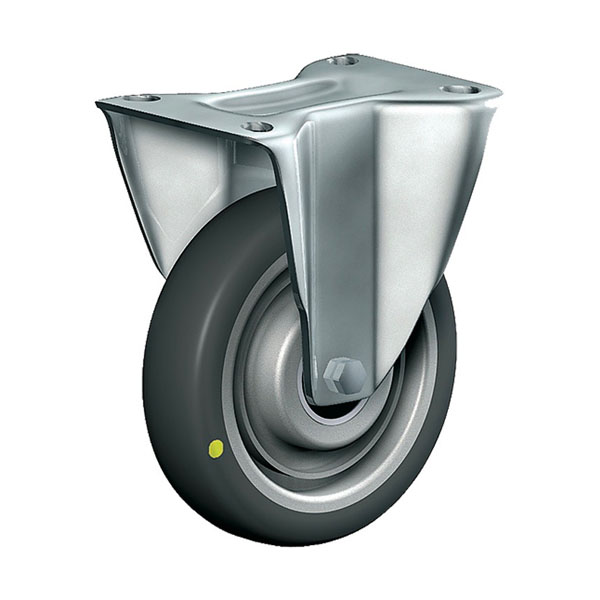

Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

elektrisch leitfähig
geräuscharmer Lauf
geringer Rollwiderstand
spurfrei
hohe Stoßfestigkeit
sehr beständig gegen viele aggressive Medien

Anwendungen

Transportwagen
Zutatenbehälter

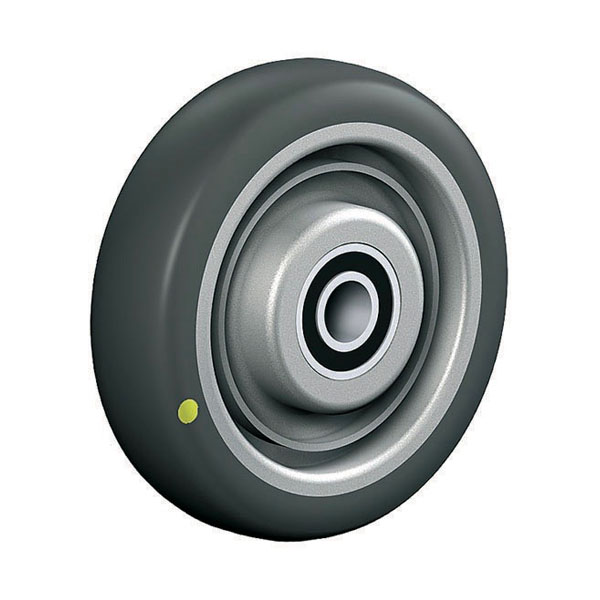

Material

Laufbelag: Polyurethan, 90±3 Shore A Elektrisch leitfähig <10⁴Ω
Felge: Polyamid 6 – 1. Wahl

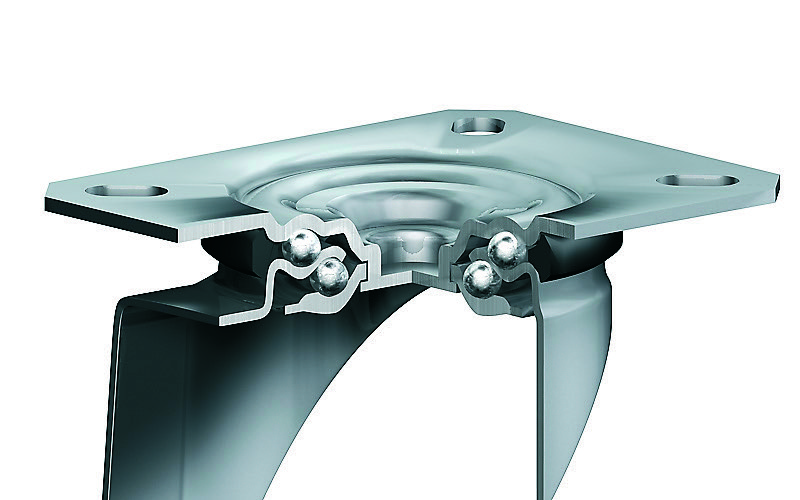

Material Gabel

Ausführung: elektrolytisch verzinkt zweifaches Kugellager - vernietet, Stahlkugeln gehärtet, Dichtungsring, Radachse verschraubt, Totalfeststeller

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD Pläne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

24 von 24 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm	Preis €
CD 80 AELK	Lenkrolle	80x32	120	106	102x83	80x60	9	75	43,40
Transportrollen Serie CD, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 80x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 106 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 75 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 80 AELK	Lenkrolle mit Totalfeststeller	80x32	120	106	102x83	80x60	9	108	51,30
Transportrollen Serie CD, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 106 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 108 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 80 AELK	Bockrolle	80x32	120	106	102x83	80x60	9		37,00
Transportrollen Serie CD, Rad AEL Bockrolle Rad-∅ x Breite [mm]: 80x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 106 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 100 AELK	Lenkrolle	100x32	120	128	102x83	80x60	9	88	68,70
Transportrollen Serie CD, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 88 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 100 AELK	Lenkrolle mit Totalfeststeller	100x32	120	128	102x83	80x60	9	108	79,90
Transportrollen Serie CD, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 108 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 100 AELK	Bockrolle	100x32	120	128	102x83	80x60	9		62,40
Transportrollen Serie CD, Rad AEL Bockrolle Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CS 100 AELK	Lenkrolle	100x32	150	129	102x83	80x60	9	98	73,00
Transportrollen Serie CD, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 150 Bauhöhe H mm 129 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 98 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CST 100 AELK	Lenkrolle mit Totalfeststeller	100x32	150	129	102x83	80x60	9	140	84,70
Transportrollen Serie CD, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 150 Bauhöhe H mm 129 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CSF 100 AELK	Bockrolle	100x32	150	129	102x83	80x60	9		66,30
Transportrollen Serie CD, Rad AEL Bockrolle Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 150 Bauhöhe H mm 129 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CS 125 AELK	Lenkrolle	125x46	200	160	102x83	80x60	9	114	103,30
Transportrollen Serie CD, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 125x46 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 114 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CST 125 AELK	Lenkrolle mit Totalfeststeller	125x46	200	160	102x83	80x60	9	140	124,20
Transportrollen Serie CD, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x46 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CSF 125 AELK	Bockrolle	125x46	200	160	102x83	80x60	9		100,80
Transportrollen Serie CD, Rad AEL Bockrolle Rad-∅ x Breite [mm]: 125x46 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CSS 125 AELK	Lenkrolle	125x46	200	160	135x110	105x80	11	114	107,30
Transportrollen Serie CD, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 125x46 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 114 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CSST 125 AELK	Lenkrolle mit Totalfeststeller	125x46	200	160	135x110	105x80	11	140	118,00
Transportrollen Serie CD, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x46 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CSSF 125 AELK	Bockrolle	125x46	200	160	135x110	105x80	11		100,80
Transportrollen Serie CD, Rad AEL Bockrolle Rad-∅ x Breite [mm]: 125x46 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 160 AELK	Lenkrolle	160x46	200	191	135x110	105x80	11	133	125,20
Transportrollen Serie CD, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 160x46 Technische Daten Tragkraft kg 200 Bauhöhe H mm 191 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 133 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 160 AELK	Lenkrolle mit Totalfeststeller	160x46	200	191	135x110	105x80	11	140	139,90
Transportrollen Serie CD, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160x46 Technische Daten Tragkraft kg 200 Bauhöhe H mm 191 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 160 AELK	Bockrolle	160x46	200	191	135x110	105x80	11		116,80
Transportrollen Serie CD, Rad AEL Bockrolle Rad-∅ x Breite [mm]: 160x46 Technische Daten Tragkraft kg 200 Bauhöhe H mm 191 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CS 160 AELK	Lenkrolle	160x46	300	196	135x110	105x80	11	138	129,00
Transportrollen Serie CD, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 160x46 Technische Daten Tragkraft kg 300 Bauhöhe H mm 196 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 138 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CST 160 AELK	Lenkrolle mit Totalfeststeller	160x46	300	196	135x110	105x80	11	168	129,00
Transportrollen Serie CD, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160x46 Technische Daten Tragkraft kg 300 Bauhöhe H mm 196 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CSF 160 AELK	Bockrolle	160x46	300	196	135x110	105x80	11		126,30
Transportrollen Serie CD, Rad AEL Bockrolle Rad-∅ x Breite [mm]: 160x46 Technische Daten Tragkraft kg 300 Bauhöhe H mm 196 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 200 AELK	Lenkrolle	200x50	300	240	135x110	105x80	11	161	218,70
Transportrollen Serie CD, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 161 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 200 AELK	Lenkrolle mit Totalfeststeller	200x50	300	240	135x110	105x80	11	168	233,80
Transportrollen Serie CD, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 200 AELK	Bockrolle	200x50	300	240	135x110	105x80	11		208,00
Transportrollen Serie CD, Rad AEL Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Gegenplatte 105x85x3,5 mm
Art.Nr. GEGENPLATTE 1

blank
Stahl blank
105x85x3,5
80x60

Menge € 3,90/Stk., exkl. Versandkosten
Gegenplatte 135x110x5 mm
Art.Nr. GEGENPLATTE 2

blank
Stahl blank
135x110x5
105x80

Menge € 6,70/Stk., exkl. Versandkosten
Richtungsfeststeller DL2
Art.Nr. DL 2

360 Grad
Stahlblech verzinkt
135x110
105x80

Menge € 20,40/Stk., exkl. Versandkosten
Richtungsfeststeller DL5
Art.Nr. DL 5

360 Grad
Stahlblech verzinkt
102x83, 105x85
80x60

Menge € 20,40/Stk., exkl. Versandkosten
Befestigungsschraube M8x20 mm
Art.Nr. M 8X20

verzinkt
Stahl 8.8 verzinkt
M8x20

Menge € 0,20/Stk., exkl. Versandkosten
Befestigungsschraube M10x20 mm
Art.Nr. M 10X20

verzinkt
Stahl 8.8 verzinkt
M10x20

Menge € 0,40/Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € auf Anfrage/Stk., exkl. Versandkosten
