Wheels Series A

 PDF product sheet

max 1000 kg
-30 °C - +80 °C
80-275 mm

++

swivels easily
+++

wear resistant
+++

shock proof
++

floor protective
+++

weather proof

Advantages

silent in motion
low rolling resistance
high abrasion and tear resistance
high resistance to shocks
easy to clean
good chemical resistance

Applications

Fork-lifts

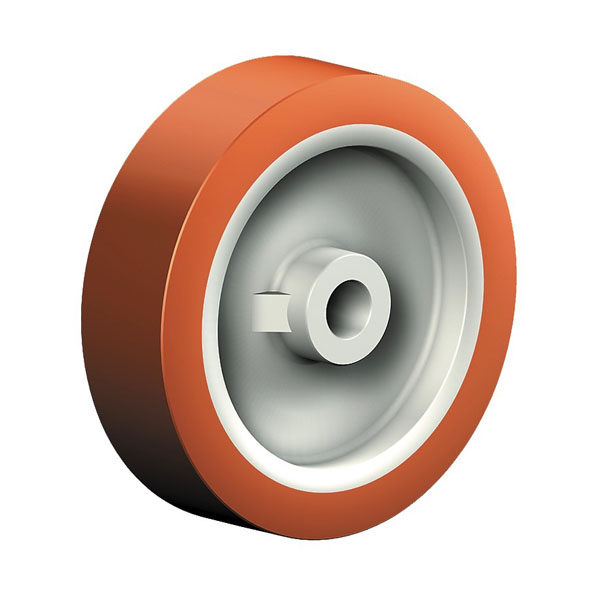

Material

Coated in cast polyurethane, 95±3 Shore A
High quality nylon wheel centre

Cadenas Partcommunity-Portal

For a PDF with the technical description and detailed 3D CAD plans, please select the desired version. You can then download a PDF with the technical description or access detailed 3D CAD plans via our Cadenas Partcommunity portal.

The models have been carefully designed and validated for correctness. However, we take no responsibility for any incorrect or incomplete data.

Select version

35 of 35 items in this series are displayed.

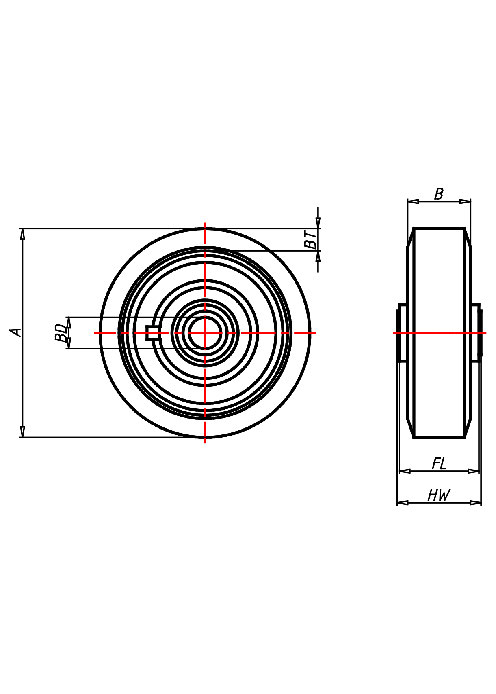

Article number	Articel type	Wheel-Ø A x width B mm	Load Capacity kg	Band thickness mm	Hub width mm	Fixing length mm	Bore diameter mm
80 A-10	Wheel	80x24	120	10	28	28	10
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 80x24 Technische Daten Tragkraft kg 120 Reifenstärke mm 10 Nabenlänge mm 28 Einbaulänge mm 28 Radlagerung Nylon plain bearing Bohrungsdurchmesser mm 10 PDF Data sheet 3D model (Cardenas Customer portal)
100 AK 15	Wheel	100x30	200	10	40	38	15
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 100x30 Technische Daten Tragkraft kg 200 Reifenstärke mm 10 Nabenlänge mm 40 Einbaulänge mm 38 Radlagerung 2 Ball bearings 6202 2RS Bohrungsdurchmesser mm 15 PDF Data sheet 3D model (Cardenas Customer portal)
101 AK 15	Wheel	100x40	250	10	40	38	15
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 100x40 Technische Daten Tragkraft kg 250 Reifenstärke mm 10 Nabenlänge mm 40 Einbaulänge mm 38 Radlagerung 2 Ball bearings 6202 2RS Bohrungsdurchmesser mm 15 PDF Data sheet 3D model (Cardenas Customer portal)
100 ABX 15	Wheel	100x30	200	10	40	40	15
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 100x30 Technische Daten Tragkraft kg 200 Reifenstärke mm 10 Nabenlänge mm 40 Einbaulänge mm 40 Radlagerung Stainless steel roller bearing Bohrungsdurchmesser mm 15 PDF Data sheet 3D model (Cardenas Customer portal)
101 ABX 15	Wheel	100x40	250	10	40	40	15
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 100x40 Technische Daten Tragkraft kg 250 Reifenstärke mm 10 Nabenlänge mm 40 Einbaulänge mm 40 Radlagerung Stainless steel roller bearing Bohrungsdurchmesser mm 15 PDF Data sheet 3D model (Cardenas Customer portal)
100 AB 15	Wheel	100x30	200	10	40	40	15
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 100x30 Technische Daten Tragkraft kg 200 Reifenstärke mm 10 Nabenlänge mm 40 Einbaulänge mm 40 Radlagerung Roller bearing Bohrungsdurchmesser mm 15 PDF Data sheet 3D model (Cardenas Customer portal)
101 AB 15	Wheel	100x40	250	10	40	40	15
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 100x40 Technische Daten Tragkraft kg 250 Reifenstärke mm 10 Nabenlänge mm 40 Einbaulänge mm 40 Radlagerung Roller bearing Bohrungsdurchmesser mm 15 PDF Data sheet 3D model (Cardenas Customer portal)
100 A-15	Wheel	100x30	200	10	40	40	15
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 100x30 Technische Daten Tragkraft kg 200 Reifenstärke mm 10 Nabenlänge mm 40 Einbaulänge mm 40 Radlagerung Nylon plain bearing Bohrungsdurchmesser mm 15 PDF Data sheet 3D model (Cardenas Customer portal)
101 A-15	Wheel	100x40	250	10	40	40	15
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 100x40 Technische Daten Tragkraft kg 250 Reifenstärke mm 10 Nabenlänge mm 40 Einbaulänge mm 40 Radlagerung Nylon plain bearing Bohrungsdurchmesser mm 15 PDF Data sheet 3D model (Cardenas Customer portal)
125 AK 15	Wheel	125x30	250	12	40	38	15
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 125x30 Technische Daten Tragkraft kg 250 Reifenstärke mm 12 Nabenlänge mm 40 Einbaulänge mm 38 Radlagerung 2 Ball bearings 6202 2RS Bohrungsdurchmesser mm 15 PDF Data sheet 3D model (Cardenas Customer portal)
126 AK 15	Wheel	125x40	300	12	40	38	15
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 125x40 Technische Daten Tragkraft kg 300 Reifenstärke mm 12 Nabenlänge mm 40 Einbaulänge mm 38 Radlagerung 2 Ball bearings 6202 2RS Bohrungsdurchmesser mm 15 PDF Data sheet 3D model (Cardenas Customer portal)
125 ABX 15	Wheel	125x30	250	12	40	40	15
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 125x30 Technische Daten Tragkraft kg 250 Reifenstärke mm 12 Nabenlänge mm 40 Einbaulänge mm 40 Radlagerung Stainless steel roller bearing Bohrungsdurchmesser mm 15 PDF Data sheet 3D model (Cardenas Customer portal)
126 ABX 15	Wheel	125x40	300	12	40	40	15
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 125x40 Technische Daten Tragkraft kg 300 Reifenstärke mm 12 Nabenlänge mm 40 Einbaulänge mm 40 Radlagerung Stainless steel roller bearing Bohrungsdurchmesser mm 15 PDF Data sheet 3D model (Cardenas Customer portal)
125 AB 15	Wheel	125x30	250	12	40	40	15
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 125x30 Technische Daten Tragkraft kg 250 Reifenstärke mm 12 Nabenlänge mm 40 Einbaulänge mm 40 Radlagerung Roller bearing Bohrungsdurchmesser mm 15 PDF Data sheet 3D model (Cardenas Customer portal)
126 AB 15	Wheel	125x40	300	12	40	40	15
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 125x40 Technische Daten Tragkraft kg 300 Reifenstärke mm 12 Nabenlänge mm 40 Einbaulänge mm 40 Radlagerung Roller bearing Bohrungsdurchmesser mm 15 PDF Data sheet 3D model (Cardenas Customer portal)
125 A-15	Wheel	125x30	250	12	40	40	15
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 125x30 Technische Daten Tragkraft kg 250 Reifenstärke mm 12 Nabenlänge mm 40 Einbaulänge mm 40 Radlagerung Nylon plain bearing Bohrungsdurchmesser mm 15 PDF Data sheet 3D model (Cardenas Customer portal)
126 A-15	Wheel	125x40	300	12	40	40	15
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 125x40 Technische Daten Tragkraft kg 300 Reifenstärke mm 12 Nabenlänge mm 40 Einbaulänge mm 40 Radlagerung Nylon plain bearing Bohrungsdurchmesser mm 15 PDF Data sheet 3D model (Cardenas Customer portal)
150 AK 15	Wheel	150x40	400	12	50	48	15
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 150x40 Technische Daten Tragkraft kg 400 Reifenstärke mm 12 Nabenlänge mm 50 Einbaulänge mm 48 Radlagerung 2 Ball bearings 6202 2RS Bohrungsdurchmesser mm 15 PDF Data sheet 3D model (Cardenas Customer portal)
150 ABX 20	Wheel	150x40	400	12	50	50	20
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 150x40 Technische Daten Tragkraft kg 400 Reifenstärke mm 12 Nabenlänge mm 50 Einbaulänge mm 50 Radlagerung Stainless steel roller bearing Bohrungsdurchmesser mm 20 PDF Data sheet 3D model (Cardenas Customer portal)
150 AB 20	Wheel	150x40	400	12	50	50	20
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 150x40 Technische Daten Tragkraft kg 400 Reifenstärke mm 12 Nabenlänge mm 50 Einbaulänge mm 50 Radlagerung Roller bearing Bohrungsdurchmesser mm 20 PDF Data sheet 3D model (Cardenas Customer portal)
150 A-20	Wheel	150x40	400	12	50	50	20
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 150x40 Technische Daten Tragkraft kg 400 Reifenstärke mm 12 Nabenlänge mm 50 Einbaulänge mm 50 Radlagerung Nylon plain bearing Bohrungsdurchmesser mm 20 PDF Data sheet 3D model (Cardenas Customer portal)
175 AK 20	Wheel	175x40	500	12	50	44	20
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 175x40 Technische Daten Tragkraft kg 500 Reifenstärke mm 12 Nabenlänge mm 50 Einbaulänge mm 44 Radlagerung 2 Ball bearings 6204 2RS Bohrungsdurchmesser mm 20 PDF Data sheet 3D model (Cardenas Customer portal)
175 ABX 20	Wheel	175x40	500	12	50	50	20
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 175x40 Technische Daten Tragkraft kg 500 Reifenstärke mm 12 Nabenlänge mm 50 Einbaulänge mm 50 Radlagerung Stainless steel roller bearing Bohrungsdurchmesser mm 20 PDF Data sheet 3D model (Cardenas Customer portal)
175 AB 20	Wheel	175x40	500	12	50	50	20
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 175x40 Technische Daten Tragkraft kg 500 Reifenstärke mm 12 Nabenlänge mm 50 Einbaulänge mm 50 Radlagerung Roller bearing Bohrungsdurchmesser mm 20 PDF Data sheet 3D model (Cardenas Customer portal)
175 A-20	Wheel	175x40	500	12	50	50	20
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 175x40 Technische Daten Tragkraft kg 500 Reifenstärke mm 12 Nabenlänge mm 50 Einbaulänge mm 50 Radlagerung Nylon plain bearing Bohrungsdurchmesser mm 20 PDF Data sheet 3D model (Cardenas Customer portal)
200 AK 20	Wheel	200x50	600	12	60	54	20
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 200x50 Technische Daten Tragkraft kg 600 Reifenstärke mm 12 Nabenlänge mm 60 Einbaulänge mm 54 Radlagerung 2 Ball bearings 6204 2RS Bohrungsdurchmesser mm 20 PDF Data sheet 3D model (Cardenas Customer portal)
200 ABX 20	Wheel	200x50	600	12	60	60	20
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 200x50 Technische Daten Tragkraft kg 600 Reifenstärke mm 12 Nabenlänge mm 60 Einbaulänge mm 60 Radlagerung Stainless steel roller bearing Bohrungsdurchmesser mm 20 PDF Data sheet 3D model (Cardenas Customer portal)
200 AB 20	Wheel	200x50	600	12	60	60	20
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 200x50 Technische Daten Tragkraft kg 600 Reifenstärke mm 12 Nabenlänge mm 60 Einbaulänge mm 60 Radlagerung Roller bearing Bohrungsdurchmesser mm 20 PDF Data sheet 3D model (Cardenas Customer portal)
200 A-20	Wheel	200x50	600	12	60	60	20
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 200x50 Technische Daten Tragkraft kg 600 Reifenstärke mm 12 Nabenlänge mm 60 Einbaulänge mm 60 Radlagerung Nylon plain bearing Bohrungsdurchmesser mm 20 PDF Data sheet 3D model (Cardenas Customer portal)
225 AK 20	Wheel	225x50	700	12	60	54	20
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 225x50 Technische Daten Tragkraft kg 700 Reifenstärke mm 12 Nabenlänge mm 60 Einbaulänge mm 54 Radlagerung 2 Ball bearings 6204 2RS Bohrungsdurchmesser mm 20 PDF Data sheet 3D model (Cardenas Customer portal)
225 ABX 20	Wheel	225x50	700	12	60	60	20
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 225x50 Technische Daten Tragkraft kg 700 Reifenstärke mm 12 Nabenlänge mm 60 Einbaulänge mm 60 Radlagerung Stainless steel roller bearing Bohrungsdurchmesser mm 20 PDF Data sheet 3D model (Cardenas Customer portal)
225 A-20	Wheel	225x50	700	12	60	60	20
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 225x50 Technische Daten Tragkraft kg 700 Reifenstärke mm 12 Nabenlänge mm 60 Einbaulänge mm 60 Radlagerung Nylon plain bearing Bohrungsdurchmesser mm 20 PDF Data sheet 3D model (Cardenas Customer portal)
275 AK 25	Wheel	275x60	1000	12	60	56	25
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 275x60 Technische Daten Tragkraft kg 1000 Reifenstärke mm 12 Nabenlänge mm 60 Einbaulänge mm 56 Radlagerung 2 Ball bearings 6205 2RS Bohrungsdurchmesser mm 25 PDF Data sheet 3D model (Cardenas Customer portal)
275 ABX 25	Wheel	275x60	1000	12	74	74	25
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 275x60 Technische Daten Tragkraft kg 1000 Reifenstärke mm 12 Nabenlänge mm 74 Einbaulänge mm 74 Radlagerung Stainless steel roller bearing Bohrungsdurchmesser mm 25 PDF Data sheet 3D model (Cardenas Customer portal)
275 A-25	Wheel	275x60	1000	12	74	74	25
Wheels Series A, Wheel Wheel Wheel-∅ x width [mm]: 275x60 Technische Daten Tragkraft kg 1000 Reifenstärke mm 12 Nabenlänge mm 74 Einbaulänge mm 74 Radlagerung Nylon plain bearing Bohrungsdurchmesser mm 25 PDF Data sheet 3D model (Cardenas Customer portal)
