Transportrollen Serie KD, Rad PS

 PDF Produktblatt

max 450 kg
-30 °C - +80 °C
100-200 mm

++

Leicht lenkend
+++

Verschleißarm
++

Stoßfest
+++

Bodenschonend
++

Witterungsbeständig

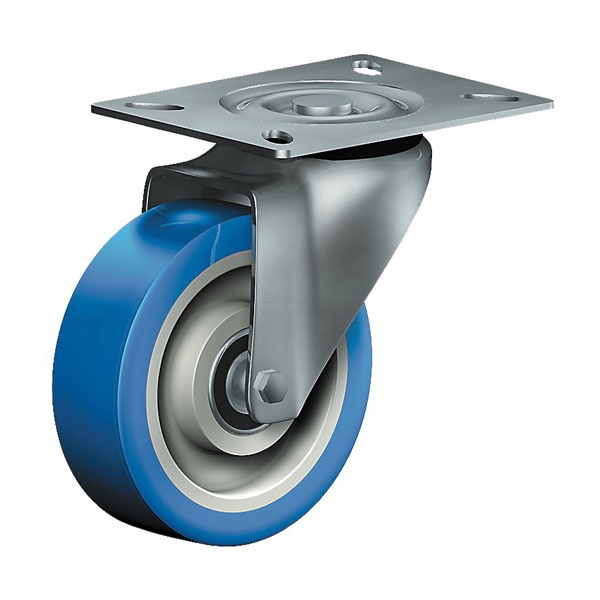

Lenkrolle

Dimensionen anzeigen

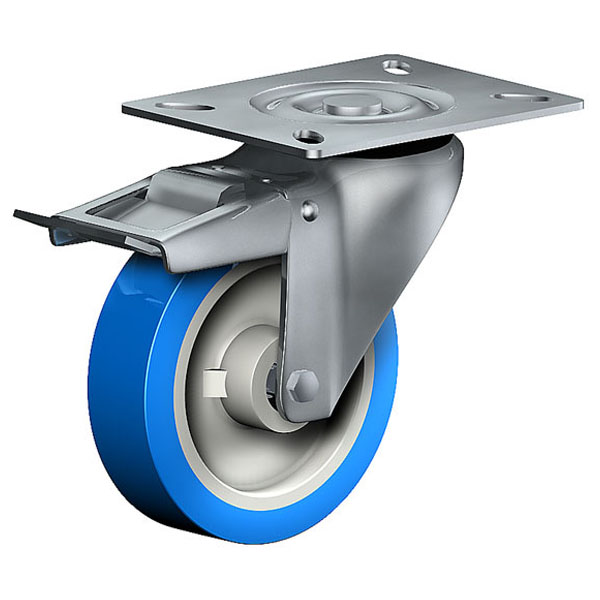

Lenkrolle mit Totalfeststeller

Dimensionen anzeigen

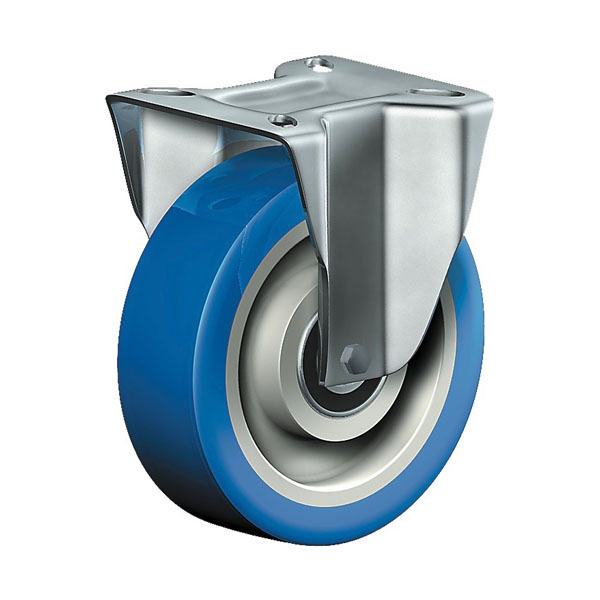

Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

sehr laufruhig
geringer Rollwiderstand
abrieb- und reißfest
hohe Stoßfestigkeit
leichte Reinigung
sehr beständig gegen viele aggressive Medien

Anwendungen

Transportwagen
Metalltechnik
Ausschusswagen
Tischlerei Holzbau
Werkstätten
Färbewagen
Bau

Material

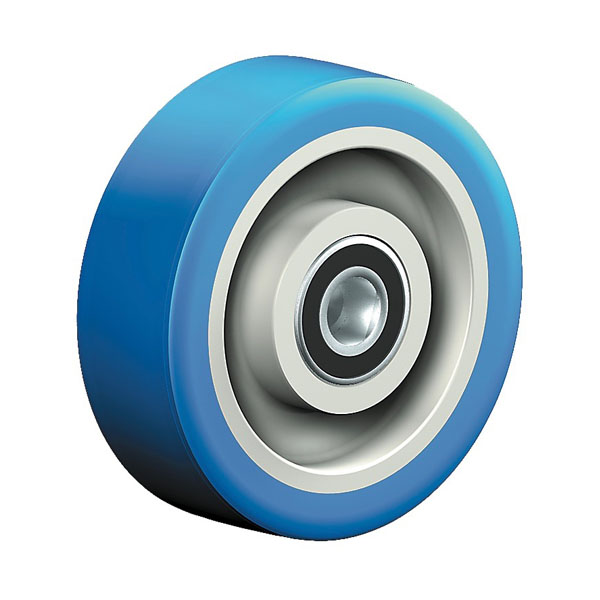

Laufbelag: weichem Guss-Polyurethan, 87±3 Shore A
Felge: Polyamid 6 – 1. Wahl

Material Gabel

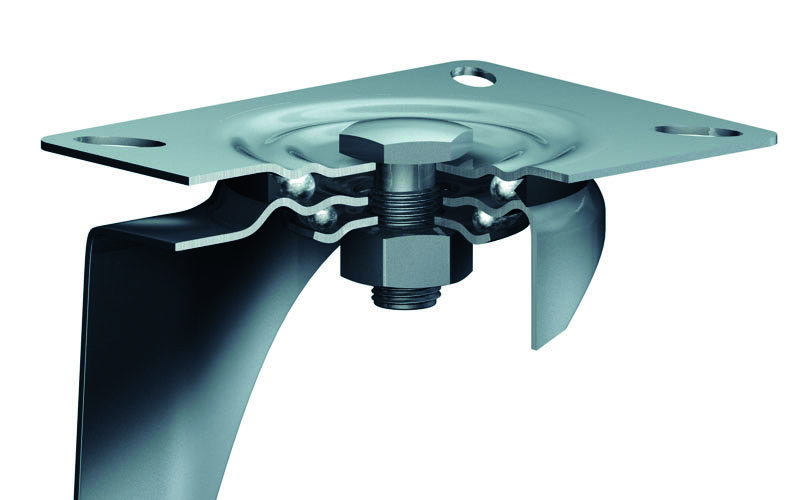

Ausführung: elektrolytisch verzinkt, gehärtete Stahlkugeln, Drehkranz mit zweifacher Kugellagerung aus gepresstem Stahlblech, mit starkem Zentralzapfen verschraubt und gesichert – nachstellbar, Staubring und Dichtung aus thermoplastischem Kunststoff, Radachse verschraubt, Totalfeststeller nachstellbar – Vor- oder Nachlauf möglich

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD Pläne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

24 von 24 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm	Preis €
KD 100 PSK	Lenkrolle	100x40	250	137	105x85	80x60	8,5	94	69,50
Transportrollen Serie KD, Rad PS Lenkrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 250 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 94 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 100 PSK	Lenkrolle mit Totalfeststeller	100x40	250	137	105x85	80x60	8,5	140	92,00
Transportrollen Serie KD, Rad PS Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 250 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

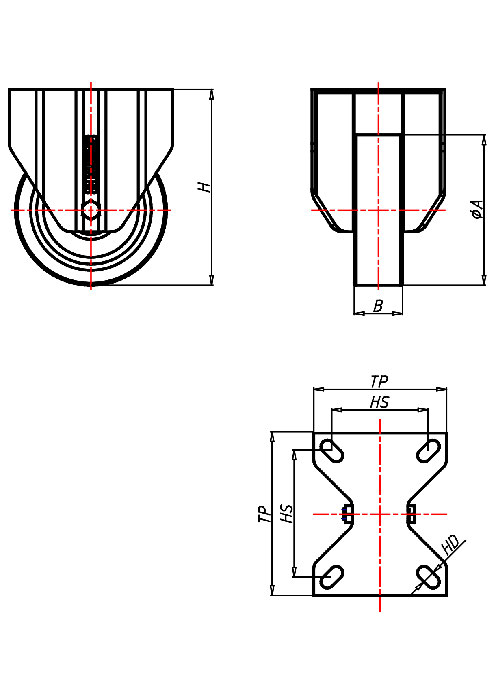

KDF 100 PSK	Bockrolle	100x40	250	137	105x85	80x60	8,5		51,60
Transportrollen Serie KD, Rad PS Bockrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 250 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

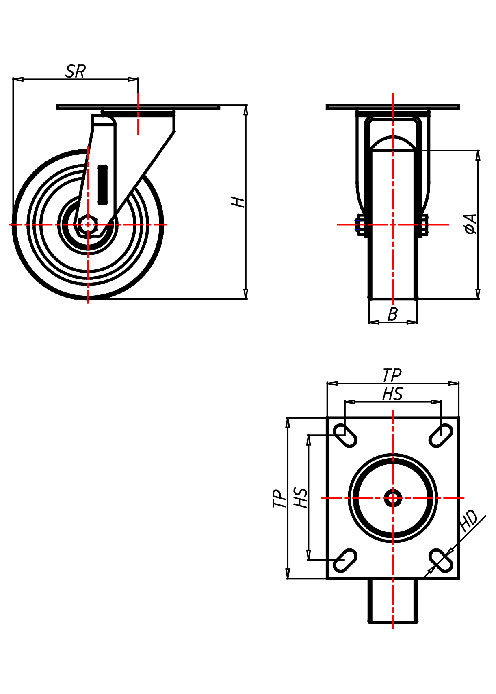

KD 100 PSB	Lenkrolle	100x40	250	137	105x85	80x60	8,5	94	62,70
Transportrollen Serie KD, Rad PS Lenkrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 250 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 94 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 100 PSB	Lenkrolle mit Totalfeststeller	100x40	250	137	105x85	80x60	8,5	140	85,10
Transportrollen Serie KD, Rad PS Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 250 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 100 PSB	Bockrolle	100x40	250	137	105x85	80x60	8,5		44,70
Transportrollen Serie KD, Rad PS Bockrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 250 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 125 PSK	Lenkrolle	125x40	300	163	135x110	105x80	10,5	106	79,70
Transportrollen Serie KD, Rad PS Lenkrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 163 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 106 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 125 PSK	Lenkrolle mit Totalfeststeller	125x40	300	163	135x110	105x80	10,5	140	102,30
Transportrollen Serie KD, Rad PS Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 163 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 125 PSK	Bockrolle	125x40	300	163	135x110	105x80	10,5		61,40
Transportrollen Serie KD, Rad PS Bockrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 163 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 125 PSB	Lenkrolle	125x40	300	163	135x110	105x80	10,5	106	72,60
Transportrollen Serie KD, Rad PS Lenkrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 163 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 106 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 125 PSB	Lenkrolle mit Totalfeststeller	125x40	300	163	135x110	105x80	10,5	140	94,70
Transportrollen Serie KD, Rad PS Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 163 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 125 PSB	Bockrolle	125x40	300	163	135x110	105x80	10,5		54,50
Transportrollen Serie KD, Rad PS Bockrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 163 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 150 PSK	Lenkrolle	150x40	300	194	135x110	105x80	10,5	125	94,90
Transportrollen Serie KD, Rad PS Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 194 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 125 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

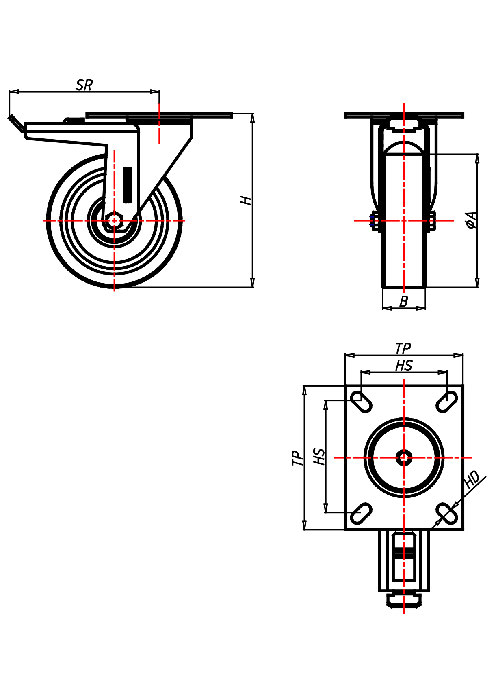

KDT 150 PSK	Lenkrolle mit Totalfeststeller	150x40	300	194	135x110	105x80	10,5	140	114,10
Transportrollen Serie KD, Rad PS Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 194 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 150 PSK	Bockrolle	150x40	300	194	135x110	105x80	10,5		81,30
Transportrollen Serie KD, Rad PS Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 194 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 150 PSB	Lenkrolle	150x40	300	194	135x110	105x80	10,5	125	85,10
Transportrollen Serie KD, Rad PS Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 194 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 125 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 150 PSB	Lenkrolle mit Totalfeststeller	150x40	300	194	135x110	105x80	10,5	140	107,30
Transportrollen Serie KD, Rad PS Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 194 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 150 PSB	Bockrolle	150x40	300	194	135x110	105x80	10,5		68,60
Transportrollen Serie KD, Rad PS Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 194 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 200 PSK	Lenkrolle	200x50	450	249	135x110	105x80	12,5	167	150,60
Transportrollen Serie KD, Rad PS Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 167 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 200 PSK	Lenkrolle mit Totalfeststeller	200x50	450	249	135x110	105x80	12,5	170	180,20
Transportrollen Serie KD, Rad PS Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 200 PSK	Bockrolle	200x50	450	249	135x110	105x80	12,5		119,80
Transportrollen Serie KD, Rad PS Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 200 PSB	Lenkrolle	200x50	450	249	135x110	105x80	12,5	167	141,50
Transportrollen Serie KD, Rad PS Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 167 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 200 PSB	Lenkrolle mit Totalfeststeller	200x50	450	249	135x110	105x80	12,5	170	173,80
Transportrollen Serie KD, Rad PS Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 200 PSB	Bockrolle	200x50	450	249	135x110	105x80	12,5		111,20
Transportrollen Serie KD, Rad PS Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Gegenplatte 105x85x3,5 mm
Art.Nr. GEGENPLATTE 1

blank
Stahl blank
105x85x3,5
80x60

Menge € 3,90/Stk., exkl. Versandkosten
Gegenplatte 135x110x5 mm
Art.Nr. GEGENPLATTE 2

blank
Stahl blank
135x110x5
105x80

Menge € 6,70/Stk., exkl. Versandkosten
Gegenplatte 135x110x8 mm
Art.Nr. GEGENPLATTE 3

blank
Stahl blank
135x110x8
105x80

Menge € 10,00/Stk., exkl. Versandkosten
Richtungsfeststeller DL1
Art.Nr. DL 1

360 Grad
Stahlblech verzinkt
135x110
105x80

Menge € 20,40/Stk., exkl. Versandkosten
Richtungsfeststeller DL3
Art.Nr. DL 3

360 Grad
Stahlblech verzinkt
135x110
105x80

Menge € 20,40/Stk., exkl. Versandkosten
Richtungsfeststeller DL5
Art.Nr. DL 5

360 Grad
Stahlblech verzinkt
102x83, 105x85
80x60

Menge € 20,40/Stk., exkl. Versandkosten
Befestigungsschraube M8x20 mm
Art.Nr. M 8X20

verzinkt
Stahl 8.8 verzinkt
M8x20

Menge € 0,20/Stk., exkl. Versandkosten
Befestigungsschraube M10x20 mm
Art.Nr. M 10X20

verzinkt
Stahl 8.8 verzinkt
M10x20

Menge € 0,40/Stk., exkl. Versandkosten
Befestigungsschraube M12x25 mm
Art.Nr. M 12X25

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € 0,70/Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € auf Anfrage/Stk., exkl. Versandkosten
