Hubwagen-/Staplerräder Serie TL

 PDF Produktblatt

max 1000 kg
-30 °C - +80 °C
80-250 mm

++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
++

Bodenschonend
++

Witterungsbeständig

Vorteile

geräuscharmer Lauf
geringer Rollwiderstand
abrieb- und reißfest
hohe Stoßfestigkeit
sehr beständig gegen viele aggressive Medien

Anwendungen

Hubwagen

Material

Laufbelag: Guss-Polyurethan 95±3 Shore A
Felge: Spritzguss-Aluminium-Legierung

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

24 von 24 Artikeln dieser Serie werden angezeigt.

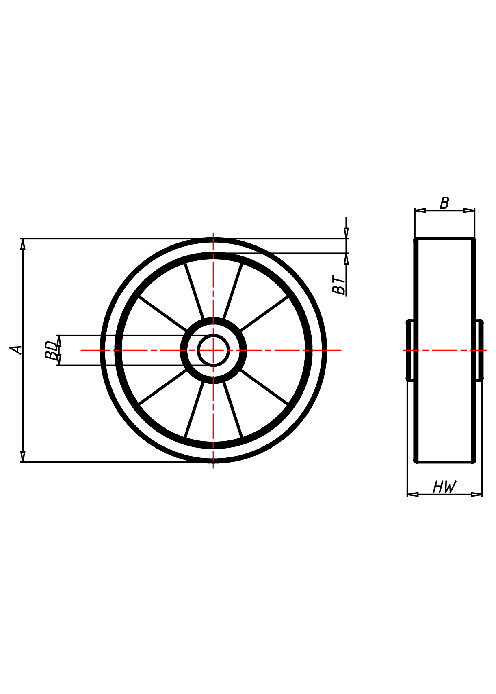

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Reifenstärke mm	Nabenlänge mm	Einbaulänge mm	Bohrungsdurchmesser mm
80 TLK 12	Rad	80x20	150	6	20	10	12
Hubwagen-/Staplerräder Serie TL, Rad Rad Rad-∅ x Breite [mm]: 80x20 Technische Daten Tragkraft kg 150 Reifenstärke mm 6 Nabenlänge mm 20 Einbaulänge mm 10 Radlagerung 1 Rillen-Kugellager 6201 ZZ Bohrungsdurchmesser mm 12 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
82 TLK 15	Rad	80x40	250	7	40	38	15
Hubwagen-/Staplerräder Serie TL, Rad Rad Rad-∅ x Breite [mm]: 80x40 Technische Daten Tragkraft kg 250 Reifenstärke mm 7 Nabenlänge mm 40 Einbaulänge mm 38 Radlagerung 2 Rillen-Kugellager 6202 ZZ Bohrungsdurchmesser mm 15 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
82 TLB 15	Rad	80x40	250	7	40	40	15
Hubwagen-/Staplerräder Serie TL, Rad Rad Rad-∅ x Breite [mm]: 80x40 Technische Daten Tragkraft kg 250 Reifenstärke mm 7 Nabenlänge mm 40 Einbaulänge mm 40 Radlagerung Rollenlager + Nabendeckel Bohrungsdurchmesser mm 15 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
100 TLK 15	Rad	100x30	200	6,5	40	38	15
Hubwagen-/Staplerräder Serie TL, Rad Rad Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 200 Reifenstärke mm 6,5 Nabenlänge mm 40 Einbaulänge mm 38 Radlagerung 2 Rillen-Kugellager 6202 ZZ Bohrungsdurchmesser mm 15 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
100 TLB 15	Rad	100x30	200	6,5	40	40	15
Hubwagen-/Staplerräder Serie TL, Rad Rad Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 200 Reifenstärke mm 6,5 Nabenlänge mm 40 Einbaulänge mm 40 Radlagerung Rollenlager + Nabendeckel Bohrungsdurchmesser mm 15 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
101 TLK 15	Rad	100x40	280	6,5	40	38	15
Hubwagen-/Staplerräder Serie TL, Rad Rad Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 280 Reifenstärke mm 6,5 Nabenlänge mm 40 Einbaulänge mm 38 Radlagerung 2 Rillen-Kugellager 6202 ZZ Bohrungsdurchmesser mm 15 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
101 TLB 15	Rad	100x40	280	6,5	40	40	15
Hubwagen-/Staplerräder Serie TL, Rad Rad Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 280 Reifenstärke mm 6,5 Nabenlänge mm 40 Einbaulänge mm 40 Radlagerung Rollenlager + Nabendeckel Bohrungsdurchmesser mm 15 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
125 TLK 15	Rad	125x30	250	7,5	40	38	15
Hubwagen-/Staplerräder Serie TL, Rad Rad Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 250 Reifenstärke mm 7,5 Nabenlänge mm 40 Einbaulänge mm 38 Radlagerung 2 Rillen-Kugellager 6202 ZZ Bohrungsdurchmesser mm 15 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
126 TLK 20	Rad	125x50	350	12,5	60	54	20
Hubwagen-/Staplerräder Serie TL, Rad Rad Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 350 Reifenstärke mm 12,5 Nabenlänge mm 60 Einbaulänge mm 54 Radlagerung 2 Rillen-Kugellager 6204 ZZ Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
125 TLB 15	Rad	125x30	250	7,5	40	40	15
Hubwagen-/Staplerräder Serie TL, Rad Rad Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 250 Reifenstärke mm 7,5 Nabenlänge mm 40 Einbaulänge mm 40 Radlagerung Rollenlager + Nabendeckel Bohrungsdurchmesser mm 15 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
126 TLB 20	Rad	125x50	350	12,5	60	60	20
Hubwagen-/Staplerräder Serie TL, Rad Rad Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 350 Reifenstärke mm 12,5 Nabenlänge mm 60 Einbaulänge mm 60 Radlagerung Rollenlager + Nabendeckel Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
150 TLK 20	Rad	150x40	400	8	50	48	20
Hubwagen-/Staplerräder Serie TL, Rad Rad Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Reifenstärke mm 8 Nabenlänge mm 50 Einbaulänge mm 48 Radlagerung 2 Rillen-Kugellager 6204 ZZ Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
150 TLB 20	Rad	150x40	400	8	50	50	20
Hubwagen-/Staplerräder Serie TL, Rad Rad Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Reifenstärke mm 8 Nabenlänge mm 50 Einbaulänge mm 50 Radlagerung Rollenlager + Nabendeckel Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
160 TLK 20	Rad	160x50	600	10	60	54	20
Hubwagen-/Staplerräder Serie TL, Rad Rad Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 600 Reifenstärke mm 10 Nabenlänge mm 60 Einbaulänge mm 54 Radlagerung 2 Rillen-Kugellager 6204 ZZ Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
160 TLB 20	Rad	160x50	600	10	60	60	20
Hubwagen-/Staplerräder Serie TL, Rad Rad Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 600 Reifenstärke mm 10 Nabenlänge mm 60 Einbaulänge mm 60 Radlagerung Rollenlager + Nabendeckel Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
175 TLK 20	Rad	175x40	550	9	50	44	20
Hubwagen-/Staplerräder Serie TL, Rad Rad Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 550 Reifenstärke mm 9 Nabenlänge mm 50 Einbaulänge mm 44 Radlagerung 2 Rillen-Kugellager 6204 ZZ Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
175 TLB 20	Rad	175x40	550	9	50	50	20
Hubwagen-/Staplerräder Serie TL, Rad Rad Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 550 Reifenstärke mm 9 Nabenlänge mm 50 Einbaulänge mm 50 Radlagerung Rollenlager + Nabendeckel Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
180 TLK 20	Rad	180x50	700	20	60	54	20
Hubwagen-/Staplerräder Serie TL, Rad Rad Rad-∅ x Breite [mm]: 180x50 Technische Daten Tragkraft kg 700 Reifenstärke mm 20 Nabenlänge mm 60 Einbaulänge mm 54 Radlagerung 2 Rillen-Kugellager 6204 ZZ Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
180 TLB 20	Rad	180x50	700	20	60	60	20
Hubwagen-/Staplerräder Serie TL, Rad Rad Rad-∅ x Breite [mm]: 180x50 Technische Daten Tragkraft kg 700 Reifenstärke mm 20 Nabenlänge mm 60 Einbaulänge mm 60 Radlagerung Rollenlager + Nabendeckel Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
200 TLK 20	Rad	200x50	800	8	60	54	20
Hubwagen-/Staplerräder Serie TL, Rad Rad Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 800 Reifenstärke mm 8 Nabenlänge mm 60 Einbaulänge mm 54 Radlagerung 2 Rillen-Kugellager 6204 ZZ Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
200 TLB 20	Rad	200x50	800	8	60	60	20
Hubwagen-/Staplerräder Serie TL, Rad Rad Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 800 Reifenstärke mm 8 Nabenlänge mm 60 Einbaulänge mm 60 Radlagerung Rollenlager + Nabendeckel Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
225 TLK 20	Rad	225x60	1000	17,5	70	64	20
Hubwagen-/Staplerräder Serie TL, Rad Rad Rad-∅ x Breite [mm]: 225x60 Technische Daten Tragkraft kg 1000 Reifenstärke mm 17,5 Nabenlänge mm 70 Einbaulänge mm 64 Radlagerung 2 Rillen-Kugellager 6204 ZZ Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
225 TLB 20	Rad	225x60	1000	17,5	70	70	20
Hubwagen-/Staplerräder Serie TL, Rad Rad Rad-∅ x Breite [mm]: 225x60 Technische Daten Tragkraft kg 1000 Reifenstärke mm 17,5 Nabenlänge mm 70 Einbaulänge mm 70 Radlagerung Rollenlager + Nabendeckel Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
250 TLK 25	Rad	250x60	1000	11	60	56	25
Hubwagen-/Staplerräder Serie TL, Rad Rad Rad-∅ x Breite [mm]: 250x60 Technische Daten Tragkraft kg 1000 Reifenstärke mm 11 Nabenlänge mm 60 Einbaulänge mm 56 Radlagerung 2 Rillen-Kugellager 6205 ZZ Bohrungsdurchmesser mm 25 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
