Schwerlast Serie PD, Rad P

 PDF Produktblatt

max 850 kg
-30 °C - +80 °C
80-250 mm

++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
++

Bodenschonend
++

Witterungsbeständig

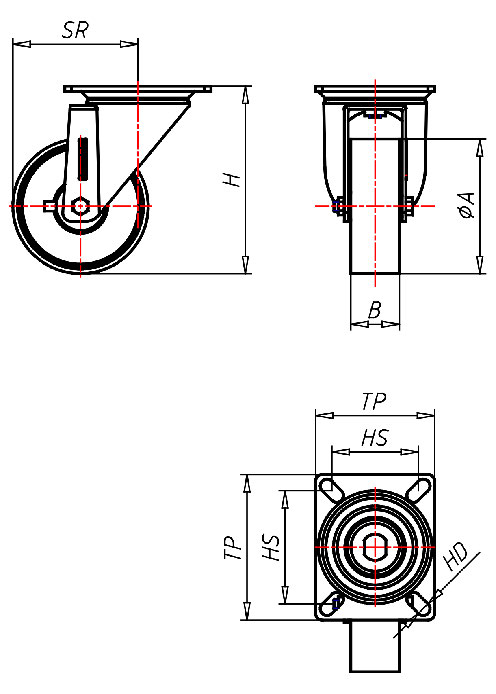

Lenkrolle

Dimensionen anzeigen
Lenkrolle mit Totalfeststeller

Dimensionen anzeigen
Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Teppich
Asphalt

Vorteile

leichter Lauf auf glatten Böden
stoß- und schlagfest
hohe Abriebfestigkeit
leicht zu reinigen
sehr beständig gegen viele aggressive Medien

Anwendungen

Bühnenausrüstung
Gestelle
Maschinenwagen
Metalltechnik
Tischlerei Holzbau
Werkstätten
Arbeitsbühnen, Gerüste
Bau
Schwere Transportwagen

Material

Vollrad: Guss-Polyamid 6 - 1. Wahl

Material Gabel

Ausführung: elektrolytisch verzinkt, gehärtete Stahlkugeln, zweifache Kugelbahnen aus gehärtetem Stahlblech, mit starkem Zentralzapfen verschraubt und gesichert – nachstellbar, Staubring und Dichtung aus thermoplastischem Kunststoff, Radachse verschraubt, Totalfeststeller nachstellbar –
Vor- oder Nachlauf möglich

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD Pläne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

78 von 78 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm	Preis €
PD 80 PK	Lenkrolle	80x30	150	128	105x85	80x60	8,5	83	48,40
Schwerlast Serie PD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 150 Bauhöhe H mm 128 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 83 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 80 PK	Lenkrolle mit Totalfeststeller	80x30	150	128	105x85	80x60	8,5	140	61,70
Schwerlast Serie PD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 150 Bauhöhe H mm 128 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Kugellager
PDF 80 PK	Bockrolle	80x30	150	128	105x85	80x60	8,5		26,40
Schwerlast Serie PD, Rad P Bockrolle Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 150 Bauhöhe H mm 128 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 80 PB	Lenkrolle	80x30	150	128	105x85	80x60	8,5	83	40,40
Schwerlast Serie PD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 150 Bauhöhe H mm 128 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 83 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 80 PB	Lenkrolle mit Totalfeststeller	80x30	150	128	105x85	80x60	8,5	140	58,80
Schwerlast Serie PD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 150 Bauhöhe H mm 128 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Rollenlager
PDF 80 PB	Bockrolle	80x30	150	128	105x85	80x60	8,5		19,20
Schwerlast Serie PD, Rad P Bockrolle Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 150 Bauhöhe H mm 128 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 80 P	Lenkrolle	80x30	150	128	105x85	80x60	8,5	83	37,70
Schwerlast Serie PD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 150 Bauhöhe H mm 128 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 83 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 80 P	Lenkrolle mit Totalfeststeller	80x30	150	128	105x85	80x60	8,5	140	55,50
Schwerlast Serie PD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 150 Bauhöhe H mm 128 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Polyamid-Gleitlager
PDF 80 P	Bockrolle	80x30	150	128	105x85	80x60	8,5		15,40
Schwerlast Serie PD, Rad P Bockrolle Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 150 Bauhöhe H mm 128 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 100 PK	Lenkrolle	100x30	175	138	105x85	80x60	8,5	93	50,80
Schwerlast Serie PD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 175 Bauhöhe H mm 138 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 93 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 100 PK	Lenkrolle mit Totalfeststeller	100x30	175	138	105x85	80x60	8,5	140	71,70
Schwerlast Serie PD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 175 Bauhöhe H mm 138 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 100 PK	Bockrolle	100x30	175	138	105x85	80x60	8,5		28,50
Schwerlast Serie PD, Rad P Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 175 Bauhöhe H mm 138 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 100 PB	Lenkrolle	100x30	175	138	105x85	80x60	8,5	93	43,40
Schwerlast Serie PD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 175 Bauhöhe H mm 138 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 93 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 100 PB	Lenkrolle mit Totalfeststeller	100x30	175	138	105x85	80x60	8,5	140	64,10
Schwerlast Serie PD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 175 Bauhöhe H mm 138 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 100 PB	Bockrolle	100x30	175	138	105x85	80x60	8,5		21,30
Schwerlast Serie PD, Rad P Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 175 Bauhöhe H mm 138 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 100 P	Lenkrolle	100x30	175	138	105x85	80x60	8,5	93	39,00
Schwerlast Serie PD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 175 Bauhöhe H mm 138 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 93 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 100 P	Lenkrolle mit Totalfeststeller	100x30	175	138	105x85	80x60	8,5	140	59,80
Schwerlast Serie PD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 175 Bauhöhe H mm 138 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 100 P	Bockrolle	100x30	175	138	105x85	80x60	8,5		17,40
Schwerlast Serie PD, Rad P Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 175 Bauhöhe H mm 138 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 101 PK	Lenkrolle	100x37	450	138	105x85	80x60	8,5	94	57,80
Schwerlast Serie PD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 100x37 Technische Daten Tragkraft kg 450 Bauhöhe H mm 138 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 94 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 101 PK	Lenkrolle mit Totalfeststeller	100x37	450	138	105x85	80x60	8,5	140	78,50
Schwerlast Serie PD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x37 Technische Daten Tragkraft kg 450 Bauhöhe H mm 138 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 101 PK	Bockrolle	100x37	450	138	105x85	80x60	8,5		35,90
Schwerlast Serie PD, Rad P Bockrolle Rad-∅ x Breite [mm]: 100x37 Technische Daten Tragkraft kg 450 Bauhöhe H mm 138 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 101 P	Lenkrolle	100x37	450	138	105x85	80x60	8,5	94	44,80
Schwerlast Serie PD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 100x37 Technische Daten Tragkraft kg 450 Bauhöhe H mm 138 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 94 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 101 P	Lenkrolle mit Totalfeststeller	100x37	450	138	105x85	80x60	8,5	140	65,90
Schwerlast Serie PD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x37 Technische Daten Tragkraft kg 450 Bauhöhe H mm 138 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 101 P	Bockrolle	100x37	450	138	105x85	80x60	8,5		22,70
Schwerlast Serie PD, Rad P Bockrolle Rad-∅ x Breite [mm]: 100x37 Technische Daten Tragkraft kg 450 Bauhöhe H mm 138 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 126 PK	Lenkrolle	125x45	450	164	135x110	105x80	10,5	107	68,60
Schwerlast Serie PD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 450 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 107 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 126 PK	Lenkrolle mit Totalfeststeller	125x45	450	164	135x110	105x80	10,5	140	90,00
Schwerlast Serie PD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 450 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 126 PK	Bockrolle	125x45	450	164	135x110	105x80	10,5		47,90
Schwerlast Serie PD, Rad P Bockrolle Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 450 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 126 P	Lenkrolle	125x45	450	164	135x110	105x80	10,5	107	54,90
Schwerlast Serie PD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 450 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 107 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 126 P	Lenkrolle mit Totalfeststeller	125x45	450	164	135x110	105x80	10,5	140	75,80
Schwerlast Serie PD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 450 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 126 P	Bockrolle	125x45	450	164	135x110	105x80	10,5		34,00
Schwerlast Serie PD, Rad P Bockrolle Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 450 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PS 126 PK	Lenkrolle	125x45	700	174	135x110	105x80	12,5	118	101,80
Schwerlast Serie PD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 700 Bauhöhe H mm 174 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 118 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PST 126 PK	Lenkrolle mit Totalfeststeller	125x45	700	174	135x110	105x80	12,5	170	139,60
Schwerlast Serie PD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 700 Bauhöhe H mm 174 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PSF 126 PK	Bockrolle	125x45	700	174	135x110	105x80	12,5		68,80
Schwerlast Serie PD, Rad P Bockrolle Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 700 Bauhöhe H mm 174 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PS 126 P	Lenkrolle	125x45	700	174	135x110	105x80	12,5	118	72,90
Schwerlast Serie PD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 700 Bauhöhe H mm 174 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 118 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PST 126 P	Lenkrolle mit Totalfeststeller	125x45	700	174	135x110	105x80	12,5	170	111,20
Schwerlast Serie PD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 700 Bauhöhe H mm 174 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PSF 126 P	Bockrolle	125x45	700	174	135x110	105x80	12,5		40,30
Schwerlast Serie PD, Rad P Bockrolle Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 700 Bauhöhe H mm 174 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 150 PK	Lenkrolle	150x40	400	195	135x110	105x80	10,5	127	70,10
Schwerlast Serie PD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 127 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 150 PK	Lenkrolle mit Totalfeststeller	150x40	400	195	135x110	105x80	10,5	140	91,20
Schwerlast Serie PD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 150 PK	Bockrolle	150x40	400	195	135x110	105x80	10,5		48,90
Schwerlast Serie PD, Rad P Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 150 PB	Lenkrolle	150x40	400	195	135x110	105x80	10,5	127	55,10
Schwerlast Serie PD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 127 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 150 PB	Lenkrolle mit Totalfeststeller	150x40	400	195	135x110	105x80	10,5	140	76,10
Schwerlast Serie PD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 150 PB	Bockrolle	150x40	400	195	135x110	105x80	10,5		34,50
Schwerlast Serie PD, Rad P Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 150 P	Lenkrolle	150x40	400	195	135x110	105x80	10,5	127	49,70
Schwerlast Serie PD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 127 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 150 P	Lenkrolle mit Totalfeststeller	150x40	400	195	135x110	105x80	10,5	140	70,50
Schwerlast Serie PD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 150 P	Bockrolle	150x40	400	195	135x110	105x80	10,5		29,20
Schwerlast Serie PD, Rad P Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PS 151 PK	Lenkrolle	150x48	750	203	135x110	105x80	12,5	140	99,80
Schwerlast Serie PD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 150x48 Technische Daten Tragkraft kg 750 Bauhöhe H mm 203 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PST 151 PK	Lenkrolle mit Totalfeststeller	150x48	750	203	135x110	105x80	12,5	170	137,80
Schwerlast Serie PD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x48 Technische Daten Tragkraft kg 750 Bauhöhe H mm 203 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PSF 151 PK	Bockrolle	150x48	750	203	135x110	105x80	12,5		67,60
Schwerlast Serie PD, Rad P Bockrolle Rad-∅ x Breite [mm]: 150x48 Technische Daten Tragkraft kg 750 Bauhöhe H mm 203 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PS 151 P	Lenkrolle	150x48	750	203	135x110	105x80	12,5	140	82,80
Schwerlast Serie PD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 150x48 Technische Daten Tragkraft kg 750 Bauhöhe H mm 203 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PST 151 P	Lenkrolle mit Totalfeststeller	150x48	750	203	135x110	105x80	12,5	170	121,20
Schwerlast Serie PD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x48 Technische Daten Tragkraft kg 750 Bauhöhe H mm 203 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PSF 151 P	Bockrolle	150x48	750	203	135x110	105x80	12,5		51,00
Schwerlast Serie PD, Rad P Bockrolle Rad-∅ x Breite [mm]: 150x48 Technische Daten Tragkraft kg 750 Bauhöhe H mm 203 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 175 PK	Lenkrolle	175x50	500	238	135x110	105x80	12,5	155	96,50
Schwerlast Serie PD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 175x50 Technische Daten Tragkraft kg 500 Bauhöhe H mm 238 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 155 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 175 PK	Lenkrolle mit Totalfeststeller	175x50	500	238	135x110	105x80	12,5	170	134,60
Schwerlast Serie PD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 175x50 Technische Daten Tragkraft kg 500 Bauhöhe H mm 238 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 175 PK	Bockrolle	175x50	500	238	135x110	105x80	12,5		63,70
Schwerlast Serie PD, Rad P Bockrolle Rad-∅ x Breite [mm]: 175x50 Technische Daten Tragkraft kg 500 Bauhöhe H mm 238 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 175 PB	Lenkrolle	175x50	500	238	135x110	105x80	12,5	155	89,50
Schwerlast Serie PD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 175x50 Technische Daten Tragkraft kg 500 Bauhöhe H mm 238 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 155 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 175 PB	Lenkrolle mit Totalfeststeller	175x50	500	238	135x110	105x80	12,5	170	127,50
Schwerlast Serie PD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 175x50 Technische Daten Tragkraft kg 500 Bauhöhe H mm 238 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 175 PB	Bockrolle	175x50	500	238	135x110	105x80	12,5		56,80
Schwerlast Serie PD, Rad P Bockrolle Rad-∅ x Breite [mm]: 175x50 Technische Daten Tragkraft kg 500 Bauhöhe H mm 238 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 175 P	Lenkrolle	175x50	500	238	135x110	105x80	12,5	155	80,00
Schwerlast Serie PD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 175x50 Technische Daten Tragkraft kg 500 Bauhöhe H mm 238 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 155 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 175 P	Lenkrolle mit Totalfeststeller	175x50	500	238	135x110	105x80	12,5	170	118,00
Schwerlast Serie PD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 175x50 Technische Daten Tragkraft kg 500 Bauhöhe H mm 238 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 175 P	Bockrolle	175x50	500	238	135x110	105x80	12,5		47,10
Schwerlast Serie PD, Rad P Bockrolle Rad-∅ x Breite [mm]: 175x50 Technische Daten Tragkraft kg 500 Bauhöhe H mm 238 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 200 PK	Lenkrolle	200x50	600	250	135x110	105x80	12,5	167	102,00
Schwerlast Serie PD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 600 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 167 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 200 PK	Lenkrolle mit Totalfeststeller	200x50	600	250	135x110	105x80	12,5	170	139,90
Schwerlast Serie PD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 600 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 200 PK	Bockrolle	200x50	600	250	135x110	105x80	12,5		68,80
Schwerlast Serie PD, Rad P Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 600 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 200 PB	Lenkrolle	200x50	600	250	135x110	105x80	12,5	167	94,50
Schwerlast Serie PD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 600 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 167 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 200 PB	Lenkrolle mit Totalfeststeller	200x50	600	250	135x110	105x80	12,5	170	132,40
Schwerlast Serie PD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 600 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 200 PB	Bockrolle	200x50	600	250	135x110	105x80	12,5		61,40
Schwerlast Serie PD, Rad P Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 600 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 200 P	Lenkrolle	200x50	600	250	135x110	105x80	12,5	167	84,70
Schwerlast Serie PD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 600 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 167 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 200 P	Lenkrolle mit Totalfeststeller	200x50	600	250	135x110	105x80	12,5	170	122,40
Schwerlast Serie PD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 600 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 200 P	Bockrolle	200x50	600	250	135x110	105x80	12,5		51,70
Schwerlast Serie PD, Rad P Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 600 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 201 PK	Lenkrolle	200x50	850	250	135x110	105x80	12,5	167	129,10
Schwerlast Serie PD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 850 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 167 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 201 PK	Lenkrolle mit Totalfeststeller	200x50	850	250	135x110	105x80	12,5	170	167,20
Schwerlast Serie PD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 850 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 201 PK	Bockrolle	200x50	850	250	135x110	105x80	12,5		95,90
Schwerlast Serie PD, Rad P Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 850 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 201 P	Lenkrolle	200x50	850	250	135x110	105x80	12,5	167	107,10
Schwerlast Serie PD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 850 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 167 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 201 P	Lenkrolle mit Totalfeststeller	200x50	850	250	135x110	105x80	12,5	170	145,60
Schwerlast Serie PD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 850 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 201 P	Bockrolle	200x50	850	250	135x110	105x80	12,5		73,90
Schwerlast Serie PD, Rad P Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 850 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 250 PK	Lenkrolle	250x60	750	305	135x110	105x80	12,5	198	149,30
Schwerlast Serie PD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 250x60 Technische Daten Tragkraft kg 750 Bauhöhe H mm 305 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 198 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 250 PK	Lenkrolle mit Totalfeststeller	250x60	750	305	135x110	105x80	12,5	198	187,20
Schwerlast Serie PD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 250x60 Technische Daten Tragkraft kg 750 Bauhöhe H mm 305 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 198 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 250 PK	Bockrolle	250x60	750	305	135x110	105x80	12,5		125,10
Schwerlast Serie PD, Rad P Bockrolle Rad-∅ x Breite [mm]: 250x60 Technische Daten Tragkraft kg 750 Bauhöhe H mm 305 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Gegenplatte 105x85x3,5 mm
Art.Nr. GEGENPLATTE 1

blank
Stahl blank
105x85x3,5
80x60

Menge € 3,90/Stk., exkl. Versandkosten
Gegenplatte 135x110x5 mm
Art.Nr. GEGENPLATTE 2

blank
Stahl blank
135x110x5
105x80

Menge € 6,70/Stk., exkl. Versandkosten
Gegenplatte 135x110x8 mm
Art.Nr. GEGENPLATTE 3

blank
Stahl blank
135x110x8
105x80

Menge € 10,00/Stk., exkl. Versandkosten
Richtungsfeststeller DL3
Art.Nr. DL 3

360 Grad
Stahlblech verzinkt
135x110
105x80

Menge € 20,40/Stk., exkl. Versandkosten
Befestigungsschraube M8x20 mm
Art.Nr. M 8X20

verzinkt
Stahl 8.8 verzinkt
M8x20

Menge € 0,20/Stk., exkl. Versandkosten
Befestigungsschraube M10x20 mm
Art.Nr. M 10X20

verzinkt
Stahl 8.8 verzinkt
M10x20

Menge € 0,40/Stk., exkl. Versandkosten
Befestigungsschraube M12x25 mm
Art.Nr. M 12X25

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € 0,70/Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € auf Anfrage/Stk., exkl. Versandkosten

Warenkorb Vorschau

Schwerlast Serie PD, Rad P

Beschreibung

Bodenbeschaffenheit

Vorteile

Anwendungen

Material

Material

Material Gabel

Dokumente/CAD

Cadenas Partcommunity-Portal

Dimensionen und Ausführungen wählen
