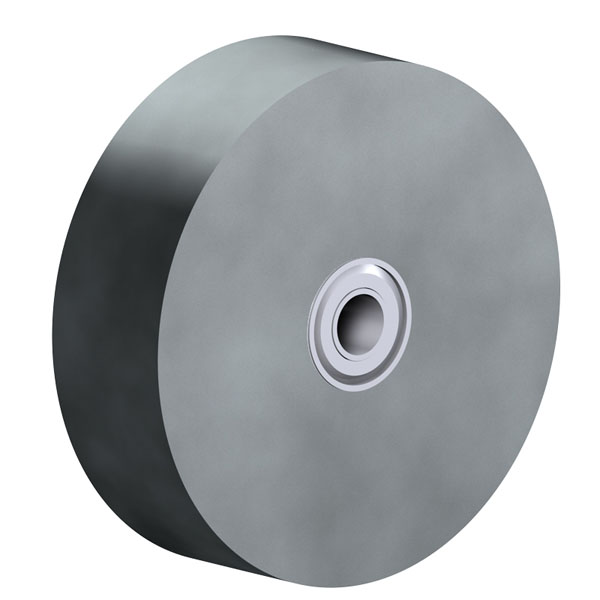

Schienenräder - V-Nutrad Serie SFT

 PDF Produktblatt

max 50400 kg
-30 °C - +350 °C*
75-600 mm

++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
++

Bodenschonend
++

Witterungsbeständig

Vorteile

sehr hohe Tragkraft
sehr abriebfest
für hohe Temperaturen

Anwendungen

Material

Vollrad: Schienenrad aus Stahl BS 970 Lauffläche sauber überdreht

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

25 von 25 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Nabenlänge mm	Bohrungsdurchmesser mm
75 SFT-25	Schienenrad	75 x 60	2400	60	25 H7
Schienenräder Serie SFT, Rad Schienenrad Rad-∅ x Breite [mm]: 75 x 60 Technische Daten Tragkraft kg 2400 Nabenlänge mm 60 Radlagerung Bohrung mit Keilnut Bohrungsdurchmesser mm 25 H7 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
75 SFTK 30	Schienenrad	75 x 60	2040	60	30
Schienenräder Serie SFT, Rad Schienenrad Rad-∅ x Breite [mm]: 75 x 60 Technische Daten Tragkraft kg 2040 Nabenlänge mm 60 Radlagerung Kugellager Bohrungsdurchmesser mm 30 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
75 SFTTM 25	Schienenrad	75 x 60	2400	60	25
Schienenräder Serie SFT, Rad Schienenrad Rad-∅ x Breite [mm]: 75 x 60 Technische Daten Tragkraft kg 2400 Nabenlänge mm 60 Radlagerung Schrägkugellager Bohrungsdurchmesser mm 25 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
100 SFT-25	Schienenrad	100 x 60	3600	60	25 H7
Schienenräder Serie SFT, Rad Schienenrad Rad-∅ x Breite [mm]: 100 x 60 Technische Daten Tragkraft kg 3600 Nabenlänge mm 60 Radlagerung Bohrung mit Keilnut Bohrungsdurchmesser mm 25 H7 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
100 SFTK 30	Schienenrad	100 x 60	2040	60	30
Schienenräder Serie SFT, Rad Schienenrad Rad-∅ x Breite [mm]: 100 x 60 Technische Daten Tragkraft kg 2040 Nabenlänge mm 60 Radlagerung Kugellager Bohrungsdurchmesser mm 30 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
100 SFTTM 25	Schienenrad	100 x 60	3600	60	25
Schienenräder Serie SFT, Rad Schienenrad Rad-∅ x Breite [mm]: 100 x 60 Technische Daten Tragkraft kg 3600 Nabenlänge mm 60 Radlagerung Schrägkugellager Bohrungsdurchmesser mm 25 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
150 SFT-30	Schienenrad	150 x 80	6700	80	30 H7
Schienenräder Serie SFT, Rad Schienenrad Rad-∅ x Breite [mm]: 150 x 80 Technische Daten Tragkraft kg 6700 Nabenlänge mm 80 Radlagerung Bohrung mit Keilnut Bohrungsdurchmesser mm 30 H7 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
150 SFTK 40	Schienenrad	150 x 80	3384	80	40
Schienenräder Serie SFT, Rad Schienenrad Rad-∅ x Breite [mm]: 150 x 80 Technische Daten Tragkraft kg 3384 Nabenlänge mm 80 Radlagerung Kugellager Bohrungsdurchmesser mm 40 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
150 SFTTM 40	Schienenrad	150 x 80	6700	80	40
Schienenräder Serie SFT, Rad Schienenrad Rad-∅ x Breite [mm]: 150 x 80 Technische Daten Tragkraft kg 6700 Nabenlänge mm 80 Radlagerung Schrägkugellager Bohrungsdurchmesser mm 40 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
200 SFT-40	Schienenrad	200 x 90	10000	90	40 H7
Schienenräder Serie SFT, Rad Schienenrad Rad-∅ x Breite [mm]: 200 x 90 Technische Daten Tragkraft kg 10000 Nabenlänge mm 90 Radlagerung Bohrung mit Keilnut Bohrungsdurchmesser mm 40 H7 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
200 SFTK 50	Schienenrad	200 x 90	7340	90	50
Schienenräder Serie SFT, Rad Schienenrad Rad-∅ x Breite [mm]: 200 x 90 Technische Daten Tragkraft kg 7340 Nabenlänge mm 90 Radlagerung Kugellager Bohrungsdurchmesser mm 50 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
200 SFTTM 50	Schienenrad	200 x 90	10000	90	50
Schienenräder Serie SFT, Rad Schienenrad Rad-∅ x Breite [mm]: 200 x 90 Technische Daten Tragkraft kg 10000 Nabenlänge mm 90 Radlagerung Schrägkugellager Bohrungsdurchmesser mm 50 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
250 SFT-50	Schienenrad	250 x 100	13900	100	50 H7
Schienenräder Serie SFT, Rad Schienenrad Rad-∅ x Breite [mm]: 250 x 100 Technische Daten Tragkraft kg 13900 Nabenlänge mm 100 Radlagerung Bohrung mit Keilnut Bohrungsdurchmesser mm 50 H7 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

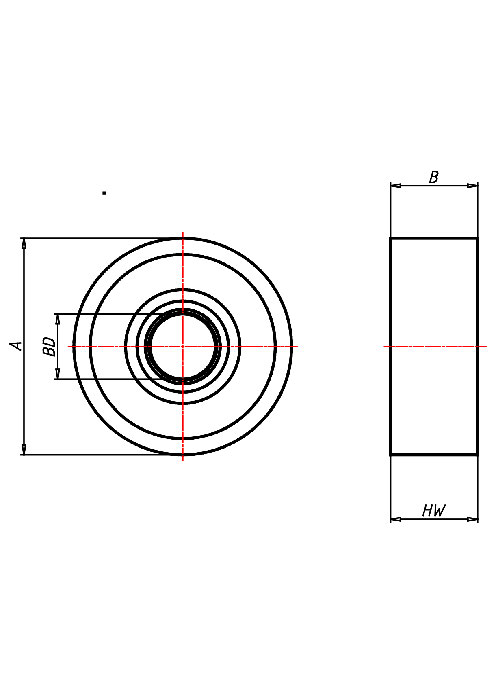

250 SFTK 75	Schienenrad	250 x 100	13900	100	75
Schienenräder Serie SFT, Rad Schienenrad Rad-∅ x Breite [mm]: 250 x 100 Technische Daten Tragkraft kg 13900 Nabenlänge mm 100 Radlagerung Kugellager Bohrungsdurchmesser mm 75 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
250 SFTTM 75	Schienenrad	250 x 100	13900	100	75
Schienenräder Serie SFT, Rad Schienenrad Rad-∅ x Breite [mm]: 250 x 100 Technische Daten Tragkraft kg 13900 Nabenlänge mm 100 Radlagerung Schrägkugellager Bohrungsdurchmesser mm 75 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
300 SFT-50	Schienenrad	300 x 100	16800	100	50 H7
Schienenräder Serie SFT, Rad Schienenrad Rad-∅ x Breite [mm]: 300 x 100 Technische Daten Tragkraft kg 16800 Nabenlänge mm 100 Radlagerung Bohrung mit Keilnut Bohrungsdurchmesser mm 50 H7 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
300 SFTK 75	Schienenrad	300 x 100	14680	100	75
Schienenräder Serie SFT, Rad Schienenrad Rad-∅ x Breite [mm]: 300 x 100 Technische Daten Tragkraft kg 14680 Nabenlänge mm 100 Radlagerung Kugellager Bohrungsdurchmesser mm 75 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
300 SFTTM 75	Schienenrad	300 x 100	16800	100	75
Schienenräder Serie SFT, Rad Schienenrad Rad-∅ x Breite [mm]: 300 x 100 Technische Daten Tragkraft kg 16800 Nabenlänge mm 100 Radlagerung Schrägkugellager Bohrungsdurchmesser mm 75 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
350 SFT-50	Schienenrad	350 x 110	21500	110	50 H7
Schienenräder Serie SFT, Rad Schienenrad Rad-∅ x Breite [mm]: 350 x 110 Technische Daten Tragkraft kg 21500 Nabenlänge mm 110 Radlagerung Bohrung mit Keilnut Bohrungsdurchmesser mm 50 H7 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
350 SFTK 75	Schienenrad	350 x 110	14680	110	75
Schienenräder Serie SFT, Rad Schienenrad Rad-∅ x Breite [mm]: 350 x 110 Technische Daten Tragkraft kg 14680 Nabenlänge mm 110 Radlagerung Kugellager Bohrungsdurchmesser mm 75 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
350 SFTTM 75	Schienenrad	350 x 110	20400	110	75
Schienenräder Serie SFT, Rad Schienenrad Rad-∅ x Breite [mm]: 350 x 110 Technische Daten Tragkraft kg 20400 Nabenlänge mm 110 Radlagerung Schrägkugellager Bohrungsdurchmesser mm 75 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
450 SFT-75	Schienenrad	450 x 125	31500	125	75 H7
Schienenräder Serie SFT, Rad Schienenrad Rad-∅ x Breite [mm]: 450 x 125 Technische Daten Tragkraft kg 31500 Nabenlänge mm 125 Radlagerung Bohrung mit Keilnut Bohrungsdurchmesser mm 75 H7 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
450 SFTTM 100	Schienenrad	450 x 125	30580	125	100
Schienenräder Serie SFT, Rad Schienenrad Rad-∅ x Breite [mm]: 450 x 125 Technische Daten Tragkraft kg 30580 Nabenlänge mm 125 Radlagerung Schrägkugellager Bohrungsdurchmesser mm 100 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
600 SFT-100	Schienenrad	600 x 150	50400	150	100 H7
Schienenräder Serie SFT, Rad Schienenrad Rad-∅ x Breite [mm]: 600 x 150 Technische Daten Tragkraft kg 50400 Nabenlänge mm 150 Radlagerung Bohrung mit Keilnut Bohrungsdurchmesser mm 100 H7 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
600 SFTTM 150	Schienenrad	600 x 150	50400	150	150
Schienenräder Serie SFT, Rad Schienenrad Rad-∅ x Breite [mm]: 600 x 150 Technische Daten Tragkraft kg 50400 Nabenlänge mm 150 Radlagerung Schrägkugellager Bohrungsdurchmesser mm 150 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
