Transportrollen Serie KD, Rad P

 PDF Produktblatt

max 450 kg
-30 °C - +80 °C
80-250 mm

++

Leicht lenkend
+++

Verschleißarm
++

Stoßfest
++

Bodenschonend
++

Witterungsbeständig

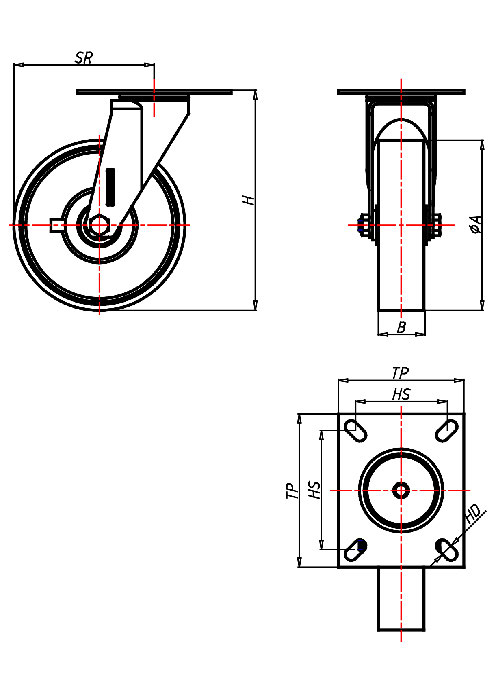

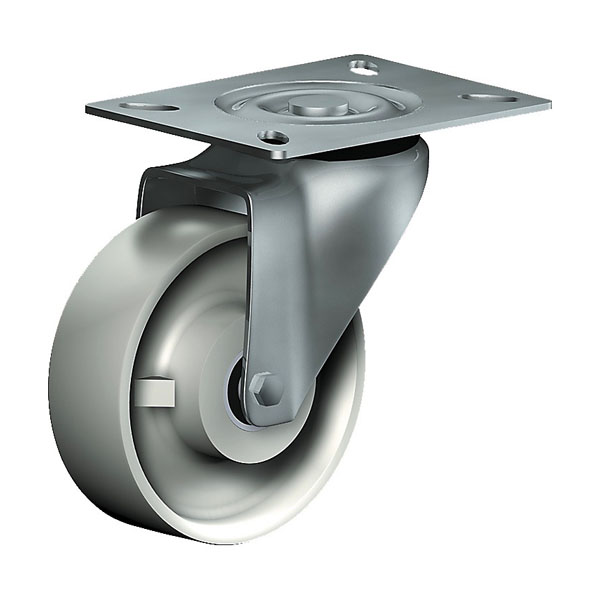

Lenkrolle

Dimensionen anzeigen

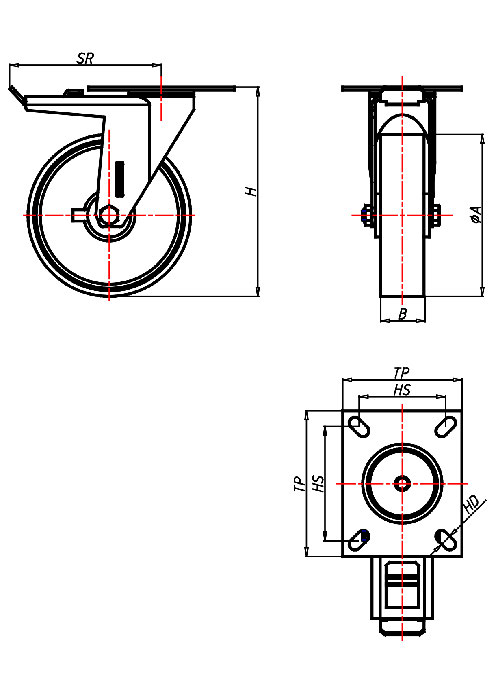

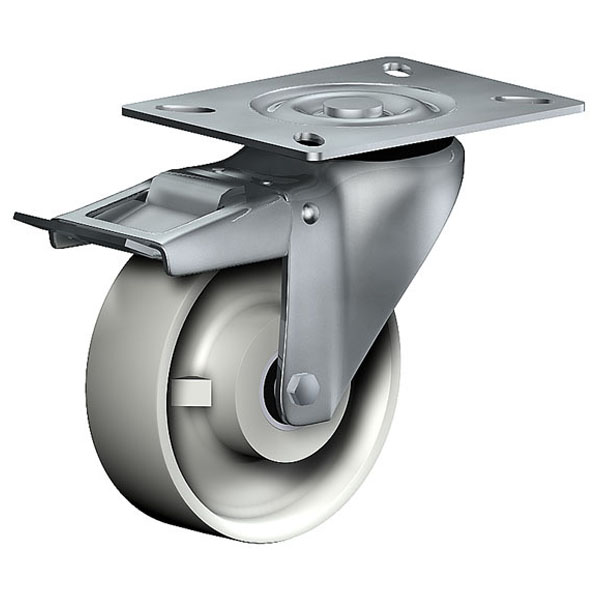

Lenkrolle mit Totalfeststeller

Dimensionen anzeigen

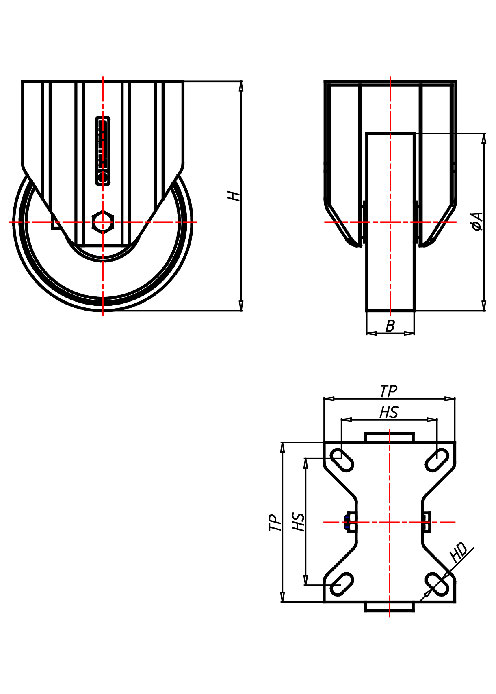

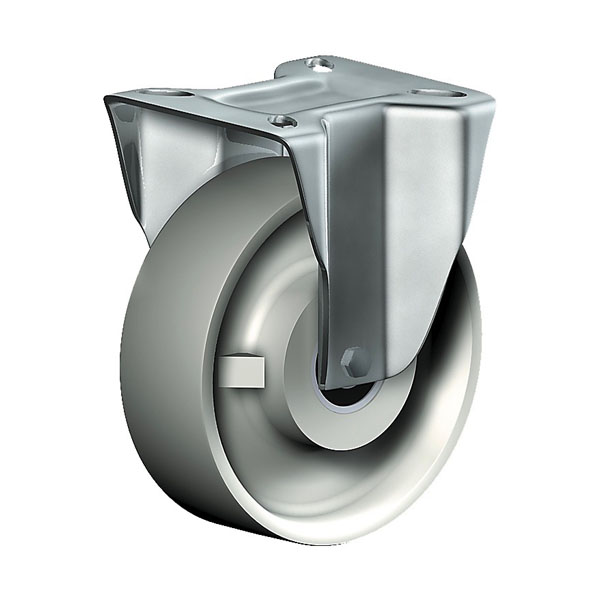

Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Vorteile

leichter Lauf auf glatten Böden
stoß- und schlagfest
hohe Abriebfestigkeit
leicht zu reinigen
sehr beständig gegen viele aggressive Medien

Anwendungen

Transportwagen
Ausschusswagen
Metalltechnik
Werkstätten
Tischlerei Holzbau
Zutatenbehälter
Färbewagen
Bau

Material

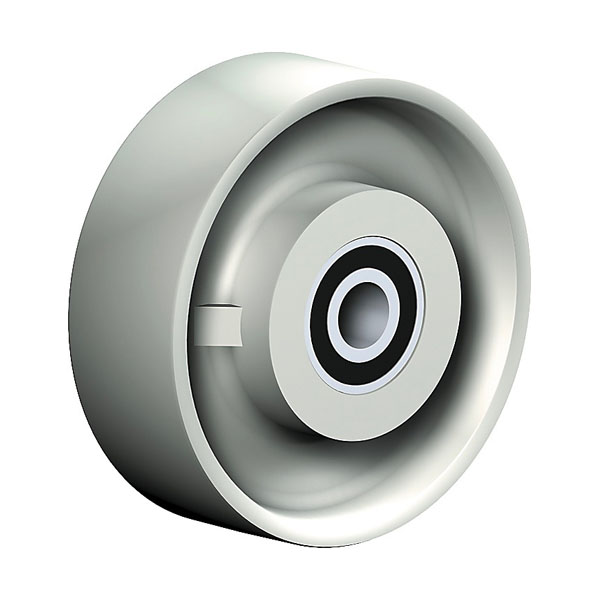

Vollrad: Guss-Polyamid 6 - 1. Wahl

Material Gabel

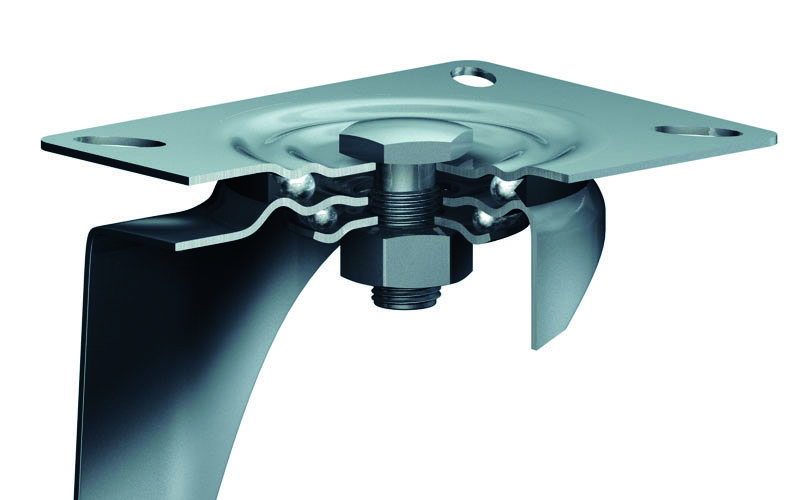

Ausführung: elektrolytisch verzinkt, gehärtete Stahlkugeln, Drehkranz mit zweifacher Kugellagerung aus gepresstem Stahlblech, mit starkem Zentralzapfen verschraubt und gesichert – nachstellbar, Staubring und Dichtung aus thermoplastischem Kunststoff, Radachse verschraubt, Totalfeststeller nachstellbar – Vor- oder Nachlauf möglich

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

84 von 84 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
KD 80 PK	Lenkrolle	80x30	150	127	105x85	80x60	8,5	83
Transportrollen Serie KD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 150 Bauhöhe H mm 127 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 83 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 80 PK	Lenkrolle mit Totalfeststeller	80x30	150	127	105x85	80x60	8,5	140
Transportrollen Serie KD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 150 Bauhöhe H mm 127 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Kugellager
KDF 80 PK	Bockrolle	80x30	150	127	105x85	80x60	8,5
Transportrollen Serie KD, Rad P Bockrolle Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 150 Bauhöhe H mm 127 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 80 PB	Lenkrolle	80x30	150	127	105x85	80x60	8,5	83
Transportrollen Serie KD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 150 Bauhöhe H mm 127 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 83 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 80 PB	Lenkrolle mit Totalfeststeller	80x30	150	127	105x85	80x60	8,5	140
Transportrollen Serie KD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 150 Bauhöhe H mm 127 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Rollenlager
KDF 80 PB	Bockrolle	80x30	150	127	105x85	80x60	8,5
Transportrollen Serie KD, Rad P Bockrolle Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 150 Bauhöhe H mm 127 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 80 P	Lenkrolle	80x30	150	127	105x85	80x60	8,5	83
Transportrollen Serie KD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 150 Bauhöhe H mm 127 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 83 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 80 P	Lenkrolle mit Totalfeststeller	80x30	150	127	105x85	80x60	8,5	140
Transportrollen Serie KD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 150 Bauhöhe H mm 127 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Polyamid-Gleitlager
KDF 80 P	Bockrolle	80x30	150	127	105x85	80x60	8,5
Transportrollen Serie KD, Rad P Bockrolle Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 150 Bauhöhe H mm 127 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 100 PK	Lenkrolle	100x30	175	137	105x85	80x60	8,5	93
Transportrollen Serie KD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 175 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 93 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 100 PK	Lenkrolle mit Totalfeststeller	100x30	175	137	105x85	80x60	8,5	140
Transportrollen Serie KD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 175 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 100 PK	Bockrolle	100x30	175	137	105x85	80x60	8,5
Transportrollen Serie KD, Rad P Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 175 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 100 PB	Lenkrolle	100x30	175	137	105x85	80x60	8,5	93
Transportrollen Serie KD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 175 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 93 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 100 PB	Lenkrolle mit Totalfeststeller	100x30	175	137	105x85	80x60	8,5	140
Transportrollen Serie KD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 175 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 100 PB	Bockrolle	100x30	175	137	105x85	80x60	8,5
Transportrollen Serie KD, Rad P Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 175 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 100 P	Lenkrolle	100x30	175	137	105x85	80x60	8,5	93
Transportrollen Serie KD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 175 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 93 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 100 P	Lenkrolle mit Totalfeststeller	100x30	175	137	105x85	80x60	8,5	140
Transportrollen Serie KD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 175 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 100 P	Bockrolle	100x30	175	137	105x85	80x60	8,5
Transportrollen Serie KD, Rad P Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 175 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 101 PK	Lenkrolle	100x37	300	137	105x85	80x60	8,5	94
Transportrollen Serie KD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 100x37 Technische Daten Tragkraft kg 300 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 94 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 101 PK	Lenkrolle mit Totalfeststeller	100x37	300	137	105x85	80x60	8,5	140
Transportrollen Serie KD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x37 Technische Daten Tragkraft kg 300 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 101 PK	Bockrolle	100x37	300	137	105x85	80x60	8,5
Transportrollen Serie KD, Rad P Bockrolle Rad-∅ x Breite [mm]: 100x37 Technische Daten Tragkraft kg 300 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 101 P	Lenkrolle	100x37	300	137	105x85	80x60	8,5	94
Transportrollen Serie KD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 100x37 Technische Daten Tragkraft kg 300 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 94 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 101 P	Lenkrolle mit Totalfeststeller	100x37	300	137	105x85	80x60	8,5	140
Transportrollen Serie KD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x37 Technische Daten Tragkraft kg 300 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 101 P	Bockrolle	100x37	300	137	105x85	80x60	8,5
Transportrollen Serie KD, Rad P Bockrolle Rad-∅ x Breite [mm]: 100x37 Technische Daten Tragkraft kg 300 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 125 PK	Lenkrolle	125x40	300	163	135x110	105x80	10,5	106
Transportrollen Serie KD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 163 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 106 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 125 PK	Lenkrolle mit Totalfeststeller	125x40	300	163	135x110	105x80	10,5	140
Transportrollen Serie KD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 163 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 125 PK	Bockrolle	125x40	300	163	135x110	105x80	10,5
Transportrollen Serie KD, Rad P Bockrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 163 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 125 PB	Lenkrolle	125x40	300	163	135x110	105x80	10,5	106
Transportrollen Serie KD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 163 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 106 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 125 PB	Lenkrolle mit Totalfeststeller	125x40	300	163	135x110	105x80	10,5	140
Transportrollen Serie KD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 163 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 125 PB	Bockrolle	125x40	300	163	135x110	105x80	10,5
Transportrollen Serie KD, Rad P Bockrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 163 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 125 P	Lenkrolle	125x40	300	163	135x110	105x80	10,5	106
Transportrollen Serie KD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 163 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 106 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 125 P	Lenkrolle mit Totalfeststeller	125x40	300	163	135x110	105x80	10,5	140
Transportrollen Serie KD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 163 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 125 P	Bockrolle	125x40	300	163	135x110	105x80	10,5
Transportrollen Serie KD, Rad P Bockrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 163 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KS 126 PK	Lenkrolle	125x45	450	173	135x110	105x80	12,5	118
Transportrollen Serie KD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 450 Bauhöhe H mm 173 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 118 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KST 126 PK	Lenkrolle mit Totalfeststeller	125x45	450	173	135x110	105x80	12,5	170
Transportrollen Serie KD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 450 Bauhöhe H mm 173 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KSF 126 PK	Bockrolle	125x45	450	173	135x110	105x80	12,5
Transportrollen Serie KD, Rad P Bockrolle Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 450 Bauhöhe H mm 173 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KS 126 P	Lenkrolle	125x45	450	173	135x110	105x80	12,5	118
Transportrollen Serie KD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 450 Bauhöhe H mm 173 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 118 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KST 126 P	Lenkrolle mit Totalfeststeller	125x45	450	173	135x110	105x80	12,5	170
Transportrollen Serie KD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 450 Bauhöhe H mm 173 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KSF 126 P	Bockrolle	125x45	450	173	135x110	105x80	12,5
Transportrollen Serie KD, Rad P Bockrolle Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 450 Bauhöhe H mm 173 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 150 PK	Lenkrolle	150x40	300	194	135x110	105x80	10,5	125
Transportrollen Serie KD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 194 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 125 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 150 PK	Lenkrolle mit Totalfeststeller	150x40	300	194	135x110	105x80	10,5	140
Transportrollen Serie KD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 194 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 150 PK	Bockrolle	150x40	300	194	135x110	105x80	10,5
Transportrollen Serie KD, Rad P Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 194 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 150 PB	Lenkrolle	150x40	300	194	135x110	105x80	10,5	125
Transportrollen Serie KD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 194 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 125 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 150 PB	Lenkrolle mit Totalfeststeller	150x40	300	194	135x110	105x80	10,5	140
Transportrollen Serie KD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 194 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 150 PB	Bockrolle	150x40	300	194	135x110	105x80	10,5
Transportrollen Serie KD, Rad P Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 194 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 150 P	Lenkrolle	150x40	300	194	135x110	105x80	10,5	125
Transportrollen Serie KD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 194 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 125 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 150 P	Lenkrolle mit Totalfeststeller	150x40	300	194	135x110	105x80	10,5	140
Transportrollen Serie KD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 194 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 150 P	Bockrolle	150x40	300	194	135x110	105x80	10,5
Transportrollen Serie KD, Rad P Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 194 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KS 150 PK	Lenkrolle	150x40	400	202	135x110	105x80	12,5	139
Transportrollen Serie KD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 202 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 139 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KST 150 PK	Lenkrolle mit Totalfeststeller	150x40	400	202	135x110	105x80	12,5	170
Transportrollen Serie KD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 202 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KSF 150 PK	Bockrolle	150x40	400	202	135x110	105x80	12,5
Transportrollen Serie KD, Rad P Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 202 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KS 150 PB	Lenkrolle	150x40	400	202	135x110	105x80	12,5	139
Transportrollen Serie KD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 202 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 139 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KST 150 PB	Lenkrolle mit Totalfeststeller	150x40	400	202	135x110	105x80	12,5	170
Transportrollen Serie KD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 202 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KSF 150 PB	Bockrolle	150x40	400	202	135x110	105x80	12,5
Transportrollen Serie KD, Rad P Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 202 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KS 150 P	Lenkrolle	150x40	400	202	135x110	105x80	12,5	139
Transportrollen Serie KD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 202 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 139 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KST 150 P	Lenkrolle mit Totalfeststeller	150x40	400	202	135x110	105x80	12,5	170
Transportrollen Serie KD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 202 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KSF 150 P	Bockrolle	150x40	400	202	135x110	105x80	12,5
Transportrollen Serie KD, Rad P Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 202 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 175 PK	Lenkrolle	175x50	450	237	135x110	105x80	12,5	155
Transportrollen Serie KD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 175x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 237 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 155 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 175 PK	Lenkrolle mit Totalfeststeller	175x50	450	237	135x110	105x80	12,5	170
Transportrollen Serie KD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 175x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 237 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 175 PK	Bockrolle	175x50	450	237	135x110	105x80	12,5
Transportrollen Serie KD, Rad P Bockrolle Rad-∅ x Breite [mm]: 175x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 237 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 175 PB	Lenkrolle	175x50	450	237	135x110	105x80	12,5	155
Transportrollen Serie KD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 175x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 237 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 155 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 175 PB	Lenkrolle mit Totalfeststeller	175x50	450	237	135x110	105x80	12,5	170
Transportrollen Serie KD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 175x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 237 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 175 PB	Bockrolle	175x50	450	237	135x110	105x80	12,5
Transportrollen Serie KD, Rad P Bockrolle Rad-∅ x Breite [mm]: 175x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 237 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 175 P	Lenkrolle	175x50	450	237	135x110	105x80	12,5	155
Transportrollen Serie KD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 175x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 237 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 155 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 175 P	Lenkrolle mit Totalfeststeller	175x50	450	237	135x110	105x80	12,5	170
Transportrollen Serie KD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 175x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 237 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 175 P	Bockrolle	175x50	450	237	135x110	105x80	12,5
Transportrollen Serie KD, Rad P Bockrolle Rad-∅ x Breite [mm]: 175x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 237 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 200 PK	Lenkrolle	200x50	450	249	135x110	105x80	12,5	167
Transportrollen Serie KD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 167 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 200 PK	Lenkrolle mit Totalfeststeller	200x50	450	249	135x110	105x80	12,5	170
Transportrollen Serie KD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 200 PK	Bockrolle	200x50	450	249	135x110	105x80	12,5
Transportrollen Serie KD, Rad P Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 200 PB	Lenkrolle	200x50	450	249	135x110	105x80	12,5	167
Transportrollen Serie KD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 167 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 200 PB	Lenkrolle mit Totalfeststeller	200x50	450	249	135x110	105x80	12,5	170
Transportrollen Serie KD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 200 PB	Bockrolle	200x50	450	249	135x110	105x80	12,5
Transportrollen Serie KD, Rad P Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 200 P	Lenkrolle	200x50	450	249	135x110	105x80	12,5	167
Transportrollen Serie KD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 167 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 200 P	Lenkrolle mit Totalfeststeller	200x50	450	249	135x110	105x80	12,5	170
Transportrollen Serie KD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 200 P	Bockrolle	200x50	450	249	135x110	105x80	12,5
Transportrollen Serie KD, Rad P Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 250 PK	Lenkrolle	250x60	450	304	135x110	105x80	12,5	196
Transportrollen Serie KD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 250x60 Technische Daten Tragkraft kg 450 Bauhöhe H mm 304 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 196 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 250 PK	Lenkrolle mit Totalfeststeller	250x60	450	304	135x110	105x80	12,5	196
Transportrollen Serie KD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 250x60 Technische Daten Tragkraft kg 450 Bauhöhe H mm 304 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 196 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 250 PK	Bockrolle	250x60	450	304	135x110	105x80	12,5
Transportrollen Serie KD, Rad P Bockrolle Rad-∅ x Breite [mm]: 250x60 Technische Daten Tragkraft kg 450 Bauhöhe H mm 304 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 250 PB	Lenkrolle	250x60	450	304	135x110	105x80	12,5	196
Transportrollen Serie KD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 250x60 Technische Daten Tragkraft kg 450 Bauhöhe H mm 304 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 196 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 250 PB	Lenkrolle mit Totalfeststeller	250x60	450	304	135x110	105x80	12,5	196
Transportrollen Serie KD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 250x60 Technische Daten Tragkraft kg 450 Bauhöhe H mm 304 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 196 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 250 PB	Bockrolle	250x60	450	304	135x110	105x80	12,5
Transportrollen Serie KD, Rad P Bockrolle Rad-∅ x Breite [mm]: 250x60 Technische Daten Tragkraft kg 450 Bauhöhe H mm 304 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 250 P	Lenkrolle	250x60	450	304	135x110	105x80	12,5	196
Transportrollen Serie KD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 250x60 Technische Daten Tragkraft kg 450 Bauhöhe H mm 304 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 196 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 250 P	Lenkrolle mit Totalfeststeller	250x60	450	304	135x110	105x80	12,5	196
Transportrollen Serie KD, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 250x60 Technische Daten Tragkraft kg 450 Bauhöhe H mm 304 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 196 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 250 P	Bockrolle	250x60	450	304	135x110	105x80	12,5
Transportrollen Serie KD, Rad P Bockrolle Rad-∅ x Breite [mm]: 250x60 Technische Daten Tragkraft kg 450 Bauhöhe H mm 304 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Gegenplatte 105x85x3,5 mm
Art.Nr. GEGENPLATTE 1

blank
Stahl blank
105x85x3,5
80x60

Menge € /Stk., exkl. Versandkosten
Gegenplatte 135x110x5 mm
Art.Nr. GEGENPLATTE 2

blank
Stahl blank
135x110x5
105x80

Menge € /Stk., exkl. Versandkosten
Gegenplatte 135x110x8 mm
Art.Nr. GEGENPLATTE 3

blank
Stahl blank
135x110x8
105x80

Menge € /Stk., exkl. Versandkosten
Richtungsfeststeller DL1
Art.Nr. DL 1

360 Grad
Stahlblech verzinkt
135x110
105x80

Menge € /Stk., exkl. Versandkosten
Richtungsfeststeller DL3
Art.Nr. DL 3

360 Grad
Stahlblech verzinkt
135x110
105x80

Menge € /Stk., exkl. Versandkosten
Richtungsfeststeller DL5
Art.Nr. DL 5

360 Grad
Stahlblech verzinkt
102x83, 105x85
80x60

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M8x20 mm
Art.Nr. M 8X20

verzinkt
Stahl 8.8 verzinkt
M8x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M10x20 mm
Art.Nr. M 10X20

verzinkt
Stahl 8.8 verzinkt
M10x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M12x25 mm
Art.Nr. M 12X25

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten

Warenkorb Vorschau

Transportrollen Serie KD, Rad P

Beschreibung

Vorteile

Anwendungen

Material

Material

Material Gabel

Dokumente/CAD

Cadenas Partcommunity-Portal

Dimensionen und Ausführungen wählen
